轮刀式饲草切碎机的设计(含CAD零件图装配图)

来源:56doc.com  资料编号:5D16840 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D16840
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

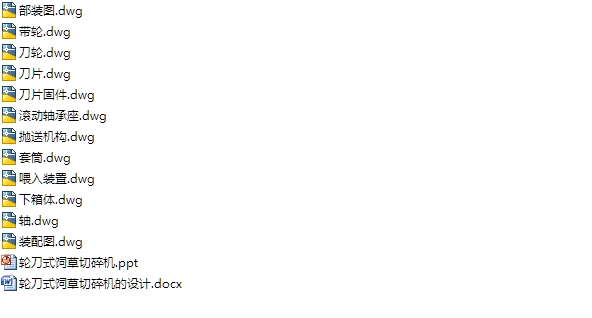

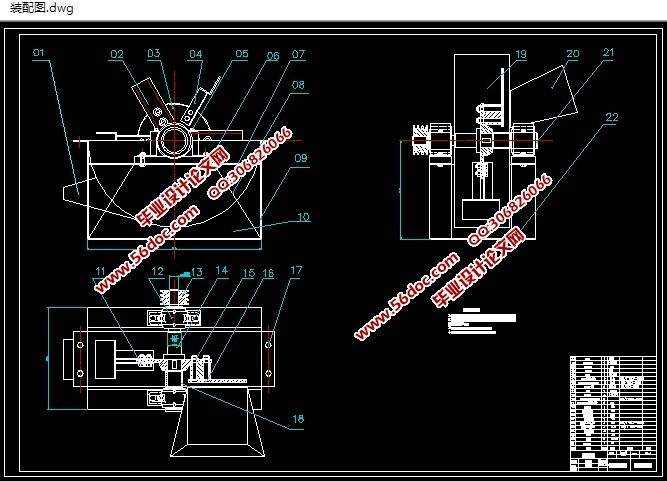

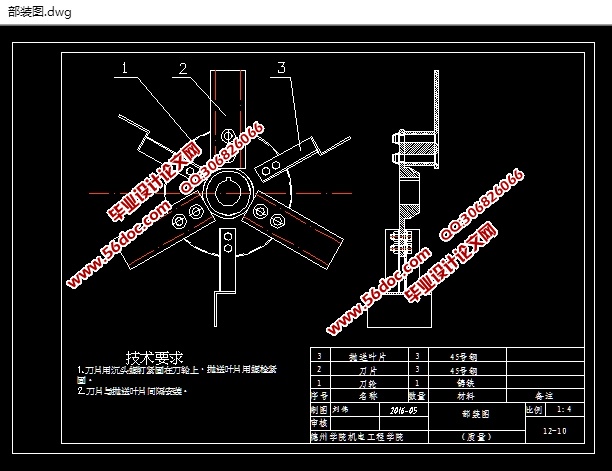

轮刀式饲草切碎机的设计(含CAD零件图装配图)(论文说明书10000字,CAD图纸12张,答辩PPT)
摘  要
论文主要介绍了轮刀式饲草切碎机方案的选取、传动装置的设计、轴的设计以及其他零部件的设计等。以机械设计知识为基础,结合现代此类相关课题的研究方法,完成了对轮刀式饲草切碎机的设计,在AutoCAD Mechanical 2014软件辅助设计的基础上,绘制饲草切碎机总图及零件图。优化了现有饲草切碎机的机械结构,提高了饲草切碎机的使用方便性、安全性和高效性的特点,消除了现有饲草切碎机中的一些不安全因素。本文分以下几部分对以上内容进行了讨论:首先,通过查阅资料简单介绍了关于饲草切碎机的研究现状,进行了总体方案的选择;传动装置的设计;轴的设计以及对其他各部的零件的设计。绘制出轮刀式切碎机的总成图、抛送机构图、轴以及其他重要零部件图纸;最后,整理资料,选取与论文相关的英文文献进行翻译完成设计说明书。
关键词:切碎机; 饲草; 抛送机构

总体设计要求
饲草长度:L=10~20mm
轮刀转速:V =1440r/min
电动机与刀轮传动比为:1:1
配套动力:4KW
连续工作时间:8 h
抛送距离:1 .5~2m
生产率:350~600kg/h


轮刀式饲草切碎机的设计(含CAD零件图装配图)
轮刀式饲草切碎机的设计(含CAD零件图装配图)
轮刀式饲草切碎机的设计(含CAD零件图装配图)


目录
1  引言    1
2  饲草机的意义及总体方案的确定    3
2.1  选题的意义和目的    3
2.2  饲草切碎机的发展现状    4
2.3  方案的确定    5
3  设计方案的选择制定    8
3.1  饲草切割长度的确定与分析    8
3.2  电动机的选择    9
3.3  选择电动机的类型和结构型式    9
3.4  确定电机的容量    10
3.5 电动机转速的选择    11
4  传动装置的设计    12
4.1 总体设计要求    12
4.2 箱体大小的确定    12
4.3 V带的选择    12
4.3.1设计功率    12
4.3.2选定带型    12
4.3.3求带轮的基准直径    13
4.3.4验算带速    13
4.3.5初定轴间距    13
4.3.6 V带的基准长度    13
4.3.7计算实际中心距    13
4.3.8求V带根数    13
4.3.9单根V带的预紧力    14
5  轴的设计    15
5.1 主轴的设计    15
5.2 主轴的设计    15
5.3 轴承选型    16
5.4 材料的选择、最小轴径的计算    18
5.5 轴的校核    18
6  其他零部件    20
6.1 刀片    20
6.2 抛送叶片    20
6.3 刀轮    21
7  总结    23
致谢    24
参考文献    25
