悬臂梁载物平台结构优化设计(含CAD零件装配图,UG三维图)

来源:56doc.com  资料编号:5D17545 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D17545
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

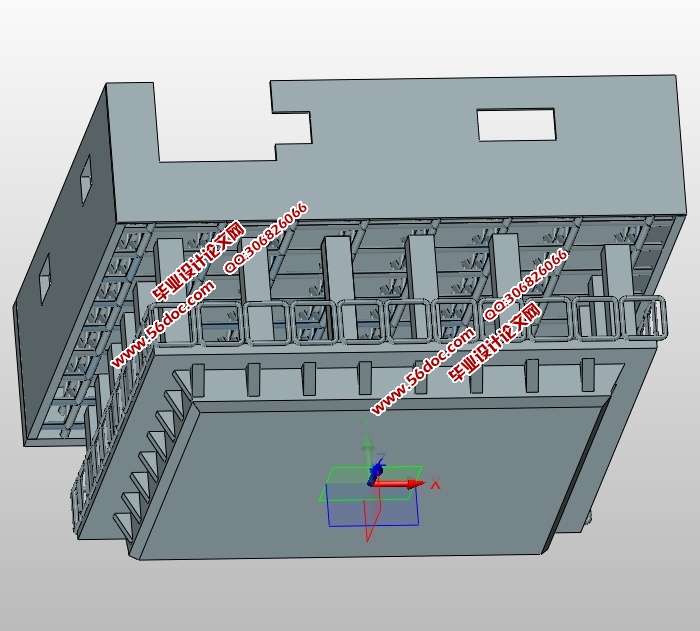

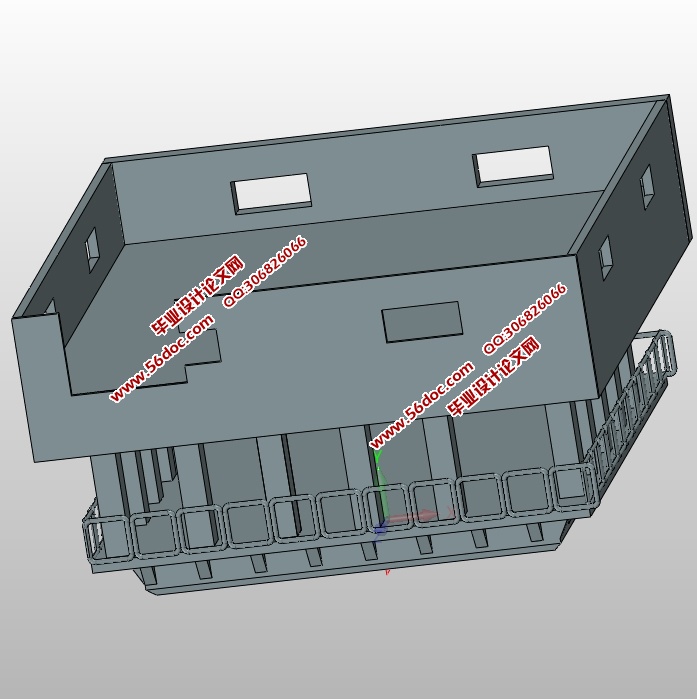

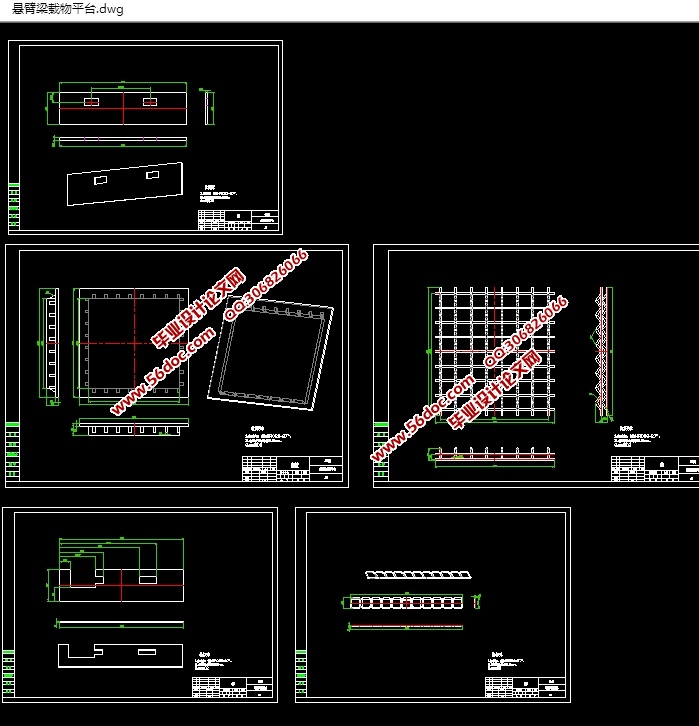

悬臂梁载物平台结构优化设计(含CAD零件装配图,UG三维图)(任务书,开题报告,论文说明书9200字,CAD图纸6张,UG三维图)
摘要
本毕业设计是一个悬臂梁载物平台结构与优化综合的设计。首先,悬臂梁载物平台结构与优化综合设计作了简单的概述;接着分析和悬臂梁载物平台结构与优化综合设计计算方法的选择原则;然后根据这些设计准则与计算基础的设计;然后检查平台装置的主要部件的选择。普通型悬臂梁载物平台结构与优化综合设计由5个主要部件组成:目前,悬臂梁载物平台结构与优化综合设计向长距离方向发展,近年来,悬臂梁载物平台结构设计的研制与应用,目前我国与国外先进水平相比仍有较大差距,在过程中的国内设计和悬臂梁载物平台结构与优化综合设计的制造中存在着许多问题。
悬臂梁载物平台结构与优化综合设计设计代表了设计的一般过程,对今后的设计工作的选择有一定的参考价值。

关键词:悬臂梁载物平台结构与优化综合设计  优化  平台

研究内容
借鉴国内外经验,确定设计方案,对设计方案中所涉及到的零件进行优化设计并计算并进行强度校核。
本次设计悬臂梁载物平台依现有工厂平台做参考进行结构优化,以下为优化重点:
1,优化底座方式,为防止变形,底座四周做加强筋处理。
2,优化支架方式,采用三角式承载重物。
3,平台四周做固定栏及挡板,保证工作人员安全。

研究方案
1 总体方案
悬臂梁载物平台主要由底座、立柱、挡板装置和支架五部分组成。


悬臂梁载物平台结构优化设计(含CAD零件装配图,UG三维图)
悬臂梁载物平台结构优化设计(含CAD零件装配图,UG三维图)
悬臂梁载物平台结构优化设计(含CAD零件装配图,UG三维图)
悬臂梁载物平台结构优化设计(含CAD零件装配图,UG三维图)
悬臂梁载物平台结构优化设计(含CAD零件装配图,UG三维图)
悬臂梁载物平台结构优化设计(含CAD零件装配图,UG三维图)
悬臂梁载物平台结构优化设计(含CAD零件装配图,UG三维图)


目 录
摘要    2
一、    绪论    5
1. 国外研究现状    5
2. 国内研究现状    5
3. 研究内容    6
4 研究方案    6
5. 悬臂梁载物平台结构    7
6 载物平台的标准    8
7 选择载物运送方式    9
8 悬臂梁载物平台结构底座的选型    10
二、    悬臂梁载物平台材料介绍及选择    10
三、悬臂梁载物平台主要零部件设计计算    12
1、悬臂梁载物平台支架断面设计方式    12
2、整体机架强度的计算    13
3、支架变形度计算    16
四,底座的设计方法:    18
1 底座固定装置    18
2底座的设计    18
3、底座中央断面设计    19
五,立柱的升降倾斜机构的设计:    20
1 立柱的升降倾斜机构    20
2、最大歪斜侧向力    20
3,底座中央断面合成应力:    21
六、悬臂梁载物平台装配图    22
八、悬臂梁载物平台的组装要求及操作方式     22
1、悬臂梁载物平台的安装注意事项    22
2,悬臂梁载物平台的试验要求    22
九 悬臂梁载物平台系统压力的初步确定    23
1 液压缸的作用力    23
2 缸筒内径的确定    23
3   活塞杆直径的确定    24
致谢    26
参考文献    27
