螺旋式压榨机的设计(含CAD零件装配图,IGS,SolidWorks三维图)

来源:56doc.com  资料编号:5D17623 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D17623
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

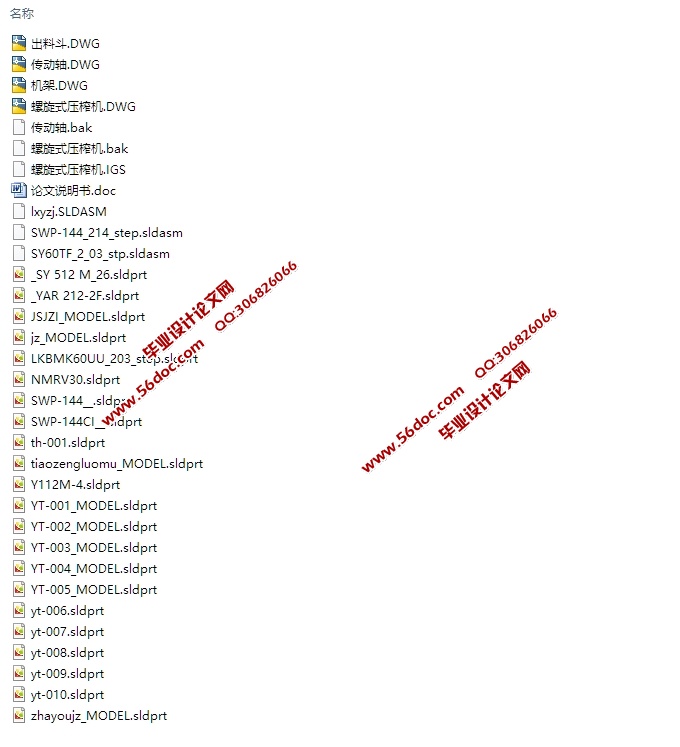

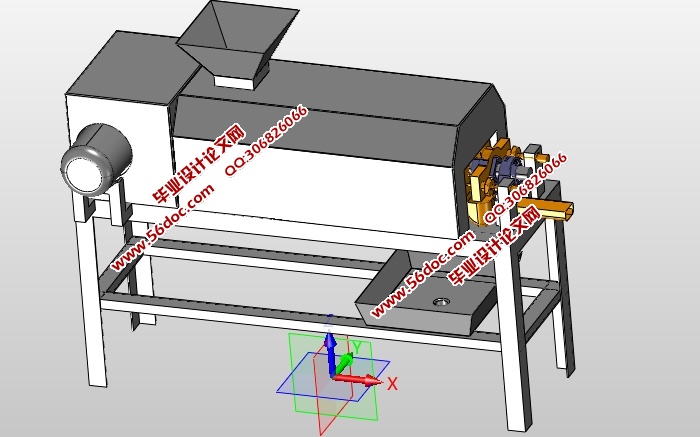

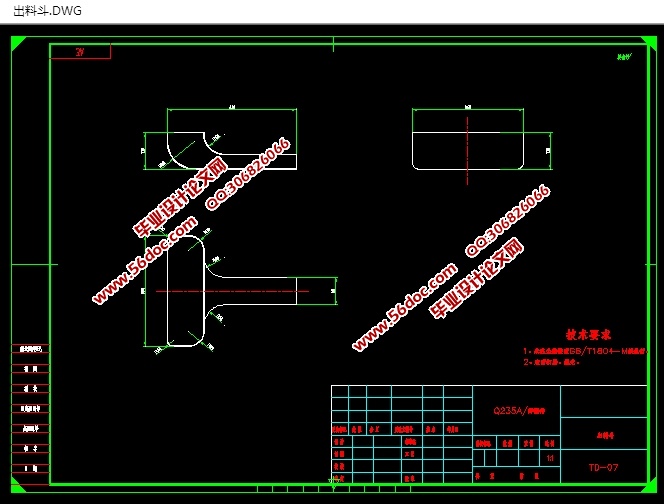

螺旋式压榨机的设计(含CAD零件装配图,IGS,SolidWorks三维图)(论文说明书9000字,CAD图纸4张,IGS,SolidWorks三维图)
摘要
本设计是针对螺旋式压榨机的设计,主要概述了螺旋压榨机的主体构造,对螺旋式压榨机的上料、排渣、传动等机构进行了较为详细的设计。整个设计过程中从电机选择到传动机构标准件选择都经过详细计算设计,通过计算较为准确的对电机进行确定选型,对结构尺寸进行了更为细致的验证。并且通过研究对市场原有的螺旋压榨机进行了简单的改进使得设备更加适于人们的使用,更加简单方便。本设计包括对产品零部件材料的选择,对标准件可靠性的选择,以及设备使用寿命的计算和对设备维护保养的时间计算,并简单的制作了操作手册。
关键词:螺旋式压榨机;螺旋压榨;主体构造
Abstract
This design is for the spiral press design. It mainly introduces the screw press main body structure, in a spiral pressing machine material, slag, transmission and other institutions for the detailed design. The whole design process from the motor selection to choose the standard transmission parts are after a detailed calculation of the design, by calculating accurately the motor determined the selection, the size of structure were more careful verification. And through the research on the market of the original screw press made a simple improvement makes the device more suitable for people to use, more simple and convenient. This design includes the choice of product parts and components, the choice of the reliability of the standard parts, as well as the equipment service life calculation and the time of maintenance of equipment maintenance, and simple production of the operation manual.

Keywords: Screw press; screw press; main body structure

2.1工作原理
2.1.1压榨原理
螺旋式压榨机主要压榨原理采用螺旋传动原理,将压榨料传送到压榨机的尾端,随着设备的运行不断有压榨料被传送过来,随着传送料的不断堆积,尾部的压榨料不断被累积,尾部的压力不断升高,压榨料的受力不断增大,压榨料内的液体在压力下被挤压出来,这样就实现了压榨功能。螺旋压榨机受力最大的是螺旋导料片,所以螺旋导料片质量的好坏完全决定了设备的可靠性,行业内大众化的设计是将螺旋导料片焊接在螺旋主轴上,这种设计比较简单价格低廉易于生产制造。还有一种设计是采用高级的四轴以上的机床加工中心进行一体式加工,并且可以进行热处理表面处理。但是这种造价高昂,不经济,但是比焊机的设备耐用,耐压。本设计中采用折中办法主旋转轴同样采用304不锈钢,但是对304的主轴进行回火处理,同时使用普通车床对主旋转轴车一圈螺旋槽与导料片配合,装配式先将导料片插入到螺旋槽中,然后使用氩弧焊进行填料满焊,这样焊接出来的产品耐压性能优越但是造价却没有加工中心制作的造价那么高昂。
2.1.2 排料机构原理
螺旋压榨机的排料机构由排料挡块和可调弹性卸料机构组成。排料挡块呈锥形,内部装有带法兰的直线轴承,直线轴承可以很好的增加机构的卸料的流畅性,保证可调弹性卸料机构能按照设计正常工作,不会造成压力超出预设值的情况。可调弹性卸料机构由带旋钮的螺旋杆、矩形弹簧、挡块锁紧机构等组成。在压榨不同的东西时可以根据东西的不同调节旋钮的旋进量的多少来设定压榨压力,当底部的压力达到预设压力时底部的压缩料就会推动排料挡块废料就会顺着排料钣金槽排除,在排料口设置废料接收装置,随产出废料随着就运走。
2.2电机选型计算
2.2.1电机的选型计算
    已知旋转体,以及传动轴,轴承以及其他零部件的总重量500KG,其他重量约100kg,我们取总重量为600Kg,旋转体转动速度为1~2r/min。


螺旋式压榨机的设计(含CAD零件装配图,IGS,SolidWorks三维图)
螺旋式压榨机的设计(含CAD零件装配图,IGS,SolidWorks三维图)
螺旋式压榨机的设计(含CAD零件装配图,IGS,SolidWorks三维图)
螺旋式压榨机的设计(含CAD零件装配图,IGS,SolidWorks三维图)
螺旋式压榨机的设计(含CAD零件装配图,IGS,SolidWorks三维图)
螺旋式压榨机的设计(含CAD零件装配图,IGS,SolidWorks三维图)


目录
第1章 绪论    1
1.1产品概述    1
1.2 应用范围    1
1.3主要特点:    5
1.4 整体结构布局    7
第2章 主要机构的设计    9
2.1工作原理    11
2.1.1压榨原理    13
2.2电机选型计算    15
2.2.1电机的选型计算    16
2.2.2轴承的设计计算    16
2.3 产品设计计算    16
2.3.1 技术参数计算    17
2.3.2 卸料预压力计算    17
2.3.3 重要轴计算    17
2.4设备总体结构介绍    18
2.4.1设计软件介绍    18
2.4.2产品主体结构模型简介    18
第3章 产品使用说明书    19
3.1 用户须知    20
3.2 设备使用说明书    21
3.3 设备保养    22
3.4设备维护须知。    24
第4章 总结    25
参考文献:    26
致谢    27
