纯电动小区自装卸垃圾清运车的设计(含CAD图,STP三维图)

来源:56doc.com  资料编号:5D19585 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D19585
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

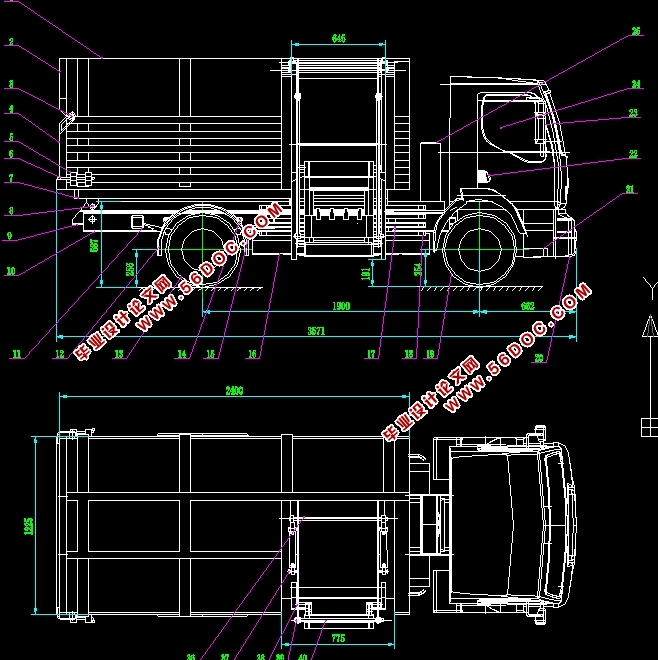

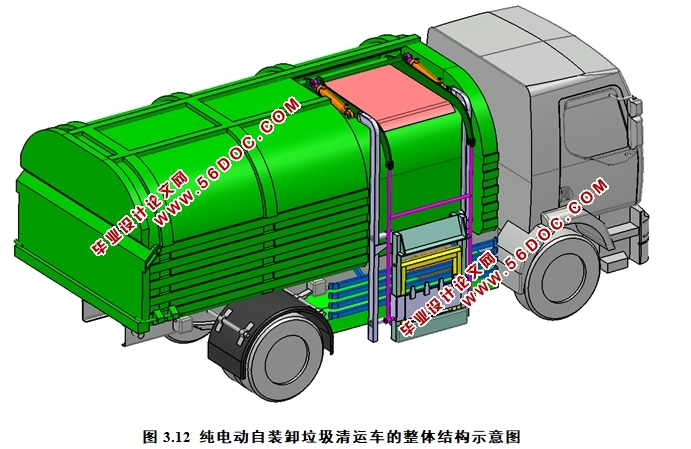

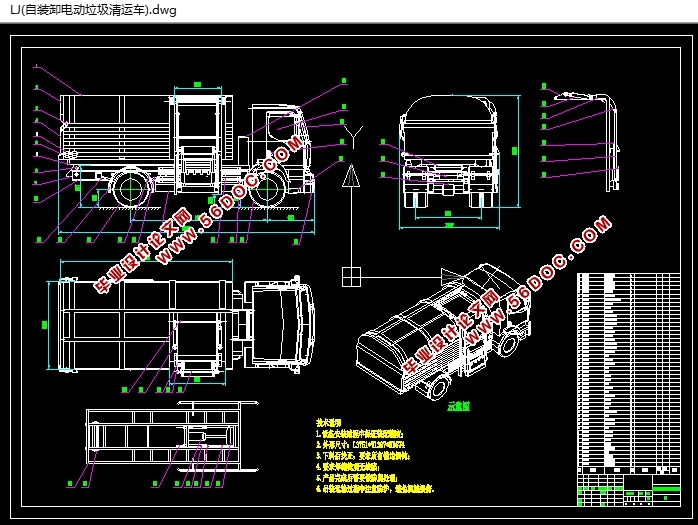

纯电动小区自装卸垃圾清运车的设计(含CAD图,STP三维图)(论文说明书11000字,CAD图纸7张,STP三维图)
摘要
节能环保已经逐渐发展为一个全世界共同关注的问题,随着人们生活品质的提高,小区垃圾清运车也不得不加快朝着更节能、更环保和操作便捷发展的步伐。在科技高速发展的今天,纯电动自装卸垃圾清运车已逐渐成为市场发展的必然,本文将展现一种具有纯电驱动、自动装卸的垃圾清运车结构设计。
通过分析多连杆式提升机构的结构组成及工作原理、举升自卸机构的结构组成和工作原理,设计出能很好地实现纯电驱动,垃圾的自动填装、垃圾的自动倾倒、箱体的封闭等功能的纯电动自装卸垃圾清运车。结构设计在三维设计软件中进行,更直观清晰地展示表达。
关键词:垃圾清运车,纯电动,自动填装,自动倾倒,封闭箱体
本文的主要工作是通过分析自装卸垃圾车的自装卸装置结构组成、工作原理、运动工况来进行结构设计,并通过三维制图软件建立自装卸装置,完成3D模型,并建立封闭结构箱体,重新设计出一种电动车与清洁车相结合,既具有自卸,自装功能,又具有密封结构的后车厢的清运车。
具体工作如下:
1)    分析自装卸垃圾车的多连杆式提升机构结构组成、工作原理以及运动工况。
2)    分析自装卸垃圾车举升自卸机构的结构组成以及工作原理。

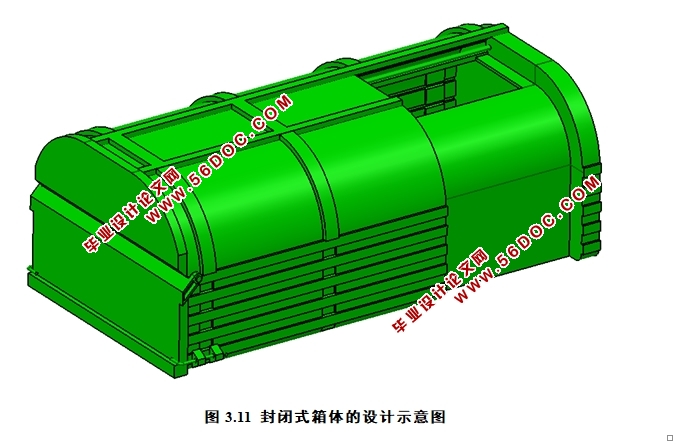

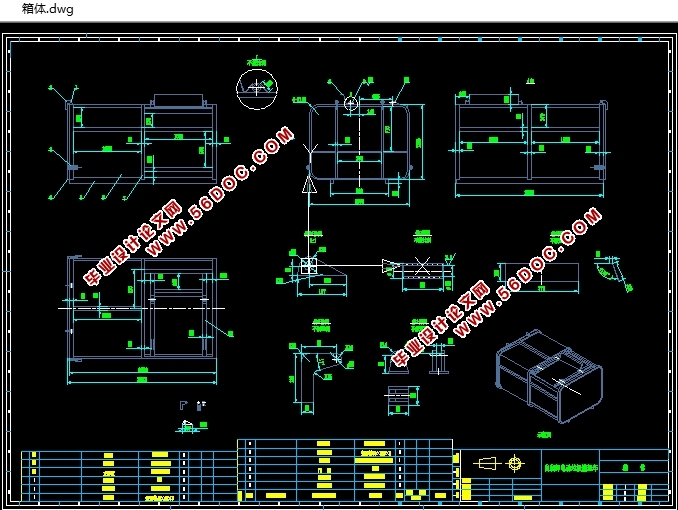

3)    构建3D模型,实现自装卸装置以及密封箱体的结构设计。

自装卸装置的工作原理
自动装卸式运输车的整体结构进行了合理设计,能自动装卸垃圾,工作效率很高,上装结构进行了轻量化设计,运载量大,封闭性好,具有安全、节能、环保等优点。本章将详细分析自装卸装置的工作原理。
多连杆式提升机构的结构组成及工作原理

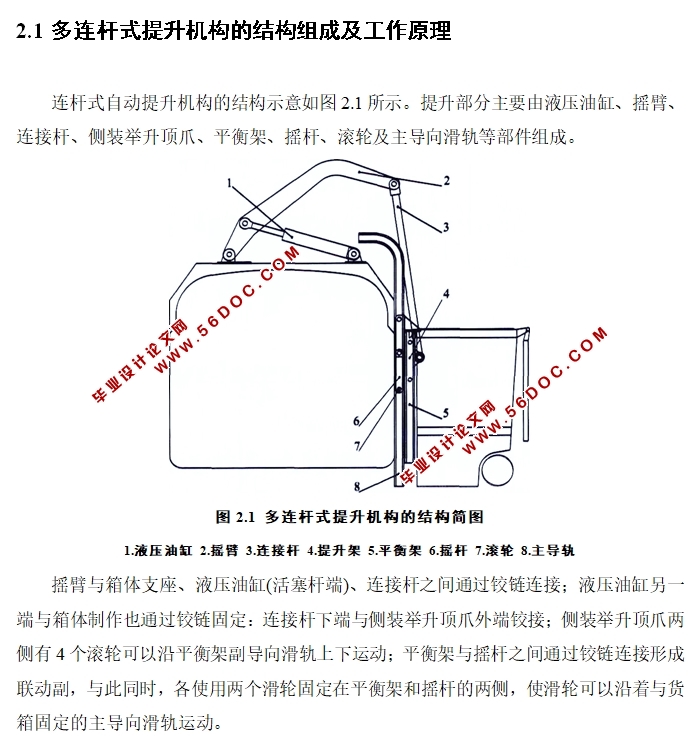

连杆式自动提升机构的结构示意如图2.1所示。提升部分主要由液压油缸、摇臂、连接杆、侧装举升顶爪、平衡架、摇杆、滚轮及主导向滑轨等部件组成。
