DTⅡ型固定式带式输送机的设计(传动装置)

来源:56doc.com  资料编号:5D2145 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D2145
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

摘   要
本次毕业设计是关于DTⅡ型固定式带式输送机的设计。首先对胶带输送机作了简单的概述;接着分析了胶带输送机的选型原则及计算方法;然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计;接着对所选择的输送机各主要零部件进行了校核。普通型带式输送机由六个主要部件组成:传动装置,机尾或导回装置,中部机架,拉紧装置以及胶带。最后简单的说明了输送机的安装与维护。目前,胶带输送机正朝着长距离,高速度,低摩擦的方向发展,近年来出现的气垫式胶带输送机就是其中的一个。在胶带输送机的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造带式输送机过程中存在着很多不足。
本次带式输送机设计代表了设计的一般过程, 对今后的选型设计工作有一定的参考价值。
关键词:带式输送机    传动装置   导回装置

Abstract
The design is a graduation project about the belt conveyor. At first, it is introduction about the belt conveyor. Next, it is the principles about choose component parts of belt conveyor. After that the belt conveyor abase on the principle is designed. Then, it is checking computations about main component parts. The ordinary belt conveyor consists of six main parts: Drive Unit, Jib or Delivery End, Tail Ender Return End. Intermediate Structure, Loop Take-Up and Belt. At last, it is explanation about fix and safeguard of the belt conveyor. Today, long distance, high speed, low friction is the direction of belt conveyor’s development. Air cushion belt conveyor is one of them. At present, we still fall far short of abroad advanced technology in design, manufacture and using. There are a lot of wastes in the design of belt conveyor.
Keywords: the belt conveyor   Drive Unit   Delivery End

带式输送机的应用
带式输送机是连续运输机的一种,连续运输机是固定式或运移式起重运输机中主要类型之一,其运输特点是形成装载点到装载点之间的连续物料流,靠连续物料流的整体运动来完成物流从装载点到卸载点的输送。在工业、农业、交通等各企业中,连续运输机是生产过程中组成有节奏的流水作业运输线不可缺少的组成部分。
连续运输机可分为:
(1)具有挠性牵引物件的输送机,如带式输送机,板式输送机,刮板输送机,斗式输送机、自动扶梯及架空索道等;
(2)不具有挠性牵引物件的输送机,如螺旋输送机、振动输送机等;
(3)管道输送机(流体输送),如气力输送装置和液力输送管道.
其中带输送机是连续运输机中是使用最广泛的, 带式输送机运行可靠,输送量大,输送距离长,维护简便,适应于冶金煤炭,机械电力,轻工,建材,粮食等各个部门。

带式输送机是最常用的固体物料的连续输送机,广泛应用于国民经济的各行各业中。
本设计的内容包括:带式输送机的应用、分类、发展状况、工作原理、结构、布置方式、及运行阻力;带式输送机的主要零部件(如滚筒等)的常规设计计算和主要零部件的强度校核,主要包括传动功率和输送带张力的计算和校核;驱动装置的选用;输送机部件的选用,主要有输送带、传动滚筒、托辊、制动装置、该向装置、拉紧装置等。
本设计以经典的基本理论和设计方法为基础,充分吸收参考书中的基本理论及设计方法;收集了具有代表性的设计用图和设计用表。

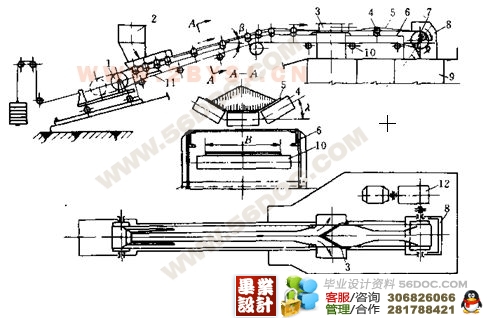

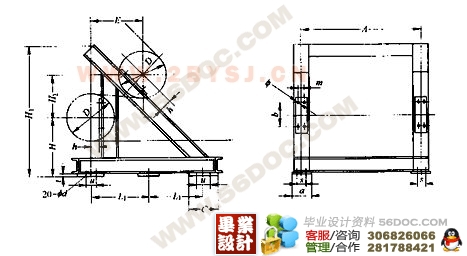

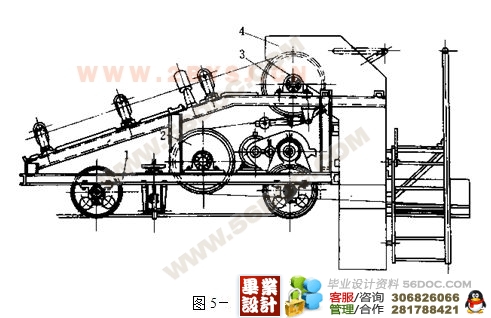

带式输送机典型布置方式
运行阻力的计算
输送带的张力包括有拉紧装置所形成的初张力,克服各种阻力所需要的张力及由动载荷所产生的张力。
运行阻力分为直线段、曲线段及其他附加阻力,现分述如下.
(1)运行阻力包括两部分,一部分是摩擦阻力;一部分是由下滑力(自重分力)引起的阻力.有摩擦力引起的阻力总是为正,但由于下滑力引起的阻力在此段输送带向上运行时为正,向下为负。
查1-2表(见通用机械设计)可知,
表1-2 胶带参数
纵向拉伸强度 N/mm 1000
      钢丝绳间距/mm 12
      带厚/mm 16
      上覆盖胶厚度/mm 6
      下覆盖胶厚度/mm 6
输送带质量 kg/m 23.1













目  录
第一章 前言…………………………………………………………………………………………1
1.1带式输送机的应用 …………………………………………………………………………1
1.2带式输送机的分类 …………………………………………………………………………1
1.3 各种带式输送机的特点  …………………………………………………………………1
1.4 带式输送机的发展状况  …………………………………………………………………2
1.5 带式输送机的工作原理  …………………………………………………………………3
1.6 带式输送机的结构和布置形式  …………………………………………………………4
第二章 带式输送机的设计计算……………………………………………………………………8
2.1 已知原始数据及工作条件  ………………………………………………………………8
(毕业设计)
2.2 带式输送机的计算步骤  …………………………………………………………………8
第三章 驱动装置的选用 …………………………………………………………………………17
3.1电机的选用  ………………………………………………………………………………17
3.2 减速器的选用 ……………………………………………………………………………17
第四章 带式输送机部件的选用 …………………………………………………………………22
4.1 输送带 ……………………………………………………………………………………22
4.2 传动滚筒 …………………………………………………………………………………24
4.3 托辊 ………………………………………………………………………………………31
4.4 制动装置 …………………………………………………………………………………36
4.5  改向装置  ………………………………………………………………………………38
第五章其他部件的选用……………………………………………………………………………39
5.1 机架与中间架 ……………………………………………………………………………39
5.2 给料装置 …………………………………………………………………………………40
5.3 卸料装置 …………………………………………………………………………………42
5.4 清扫装置 …………………………………………………………………………………43
5.5 头部漏斗 …………………………………………………………………………………44
5.6电气及安全保护装置………………………………………………………………………45
第六章 总结 ………………………………………………………………………………………46
致  谢………………………………………………………………………………………………47
参考文献…………………………………………………………………………………………48
