半精镗及精镗气缸盖导管孔组合机床设计(镗削头设计)

来源：56doc.com 资料编号：5D2330 资料等级：★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D2330

资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 密保惠帮助

资料介绍

课题研究的主要内容：本课题主要研究的是镗削头的设计。镗削头是组合机床通用的部件，其以良好的性能广泛用于组合机床及自动线。镗削头可与同规格的机械或液压滑台配套使用，组成立式或卧式组合机床，具有灵活配置的特点：主要配置成顶置式，也可配置成尾置和侧置式，有高、低两组转速，通过交换齿轮或皮带轮变速。配置齿轮传动装置的镗削头适用于各种材料工件的粗、精镗孔；配置皮带传动装置的镗削头适用于各种材料工件的半精、精加工。(毕业设计网 )
国内外现状：随着汽车工业的兴起而发展。在专用机床中某些部件因重复使用，逐步发展成为通用部件，因而产生了组合机床。组合机床的未来将更多的采用调速电动机和滚珠丝杠等传动，以简化结构、缩短生产节拍；采用数字控制系统和主轴箱、夹具自动更换系统，以提高工艺可调性；以及纳入柔性制造系统等。目前国内外广泛应用可编程控制器（PLC）改造镗组合机床，以提高机床的精度和效率。可编程控制器是以微处理器为核心的一种新型工业控制装置,它具有体积小、功能强、编程简单。采用可编程控制器改造后的机床不仅提高了设备可靠性,大大降低了设备故障率,而且由于可编程控制器( PLC) 有I/ O 显示,便于找出故障点,给维护和检修带来很大方便。
二、本课题拟解决的问题
1.组合机床总体的设计。
2.组合机床主轴箱的设计。
3.主轴箱传动装置的设计。
三、解决方案及预期效果
1.组合机床总体的设计主要是拟订工艺方案以及确定“三图一卡”。
2.组合机床主轴箱的设计是根据主轴箱原始依据图来确定的。
3.主轴箱传动装置的设计首先是拟订传动方案，再进行具体的设计计算。

附录
    图名                   图号              图幅           张数

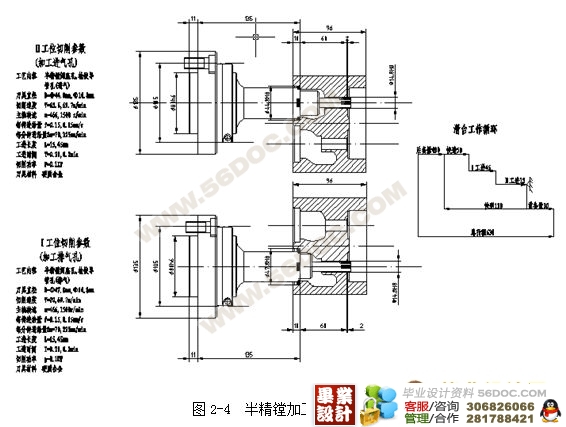

1 半精加工零件工序图    QGGZT-C1-0001         A3              1

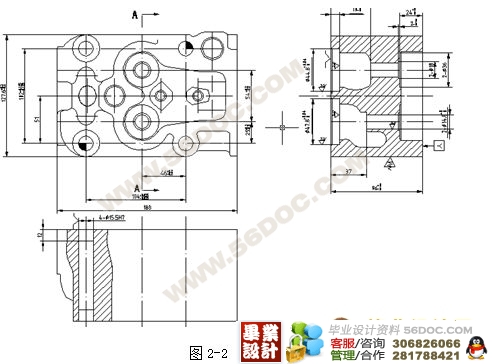

2 精加工零件工序图      QGGZT-C2-0001         A3              1
3 半精加工零件示意图    QGGZT-C1-0002         A3              1
4 精加工零件示意图      QGGZT-C2-0002         A3              1
5 精密镗削头            YG-02-7000            A0              1
6 主轴                  YG-02-C1-7001         A2              1
7 主轴                  YG-02-C2-7001         A2              1
8 盖                    YG-02-7004            A4              1
9 垫                    YG-02-7005            A4              1
10 箱体                  YG-02-7006            A1              1
11 法兰盘                YG-02-7010            A4              1
12 隔垫                  YG-02-7011            A4              1
13 隔垫                  YG-02-7013            A4              1
14 隔套                  YG-02-7014            A4              1
15 隔套                  YG-02-7015            A3              1
16 法兰盘                YG-02-7017            A4              1
17 隔离环                YG-02-7018            A4              1
(毕业设计网 )
18 法兰盘                YG-02-7019            A3              1
19 皮带传动装置          YG-02-7200            A0              1
20 电机轴                YG-02-7205            A3              1
21 箱体                  YG-02-7209            A2              1
22 花键套                YG-02-7215            A2              1
23 圆弧齿同步带轮组件Ⅰ JB/T2512.2-1994-1     A3              1
24 圆弧齿同步带轮组件Ⅱ JB/T2512.2-1994-2     A3              1
