摘 要
本课题设计了一种出料粒度为15～20mm的立轴锤击式破碎机. 从而降低了生料和熟料的入磨粒度，实现磨前粉碎工艺以降低电耗。
立轴锤击式破碎机的破碎部分主要由锤击部分和反击部分两部分组成，锤击部分和反击部分;锤击部分由锤头架和活动锤头构成,反击部分由三层不同曲面的反击板构成。物料由进料口进入破碎腔，经过锤头的冲击、剪切、劈碎、折断，实现物料的中碎;锤击的物料冲击到安装在破碎腔内的反击板上，又经过物料与反击板、物料与物料的互相冲击,从而实现了物料的细碎。
本设计为综合传统的锤式破碎机、反击式破碎机与立轴式破碎机的一种组合型破碎机,它将以上三者的优点融于一体，从而实现物料粉碎的目的。
关键词:锤击式破碎机 细碎 锤头 反击板
Abstract
This is the design of one produce material grain size for vertical axial hammer ＆ impact machine,which dischange material size 15-20mm. Reduce raw material and grog feeding material size , is it crush craft with reduce cable dawdle before rubing to realize. This machine consists of two parts:hammer crusher and impact crusher. Thereinto, the hammer crusher of vertical scroll is hit partly the hammer hits partly and strikes back some; The hammer is hit and formed by hammer head shelf and activity hammer very beginning partly, strike back and is formed by reaction board in different curved surfaces of three floors partly. The raw material will be crusted firstly and impact between materials,material and impact plate etc.,In the crushing chamber,The supplies are material from feed inlet ,will be impacted , sheared , splitted to pieces by the hammer head, impact plate ; Supplies that hammer hit is it is it install reaction in broken at the board .
In the process of the design,the new structure is designed to break material.This design combines breaker in order to synthesize traditional hammer crusher and striking crusher.
Keywords：crusher hammer-impact crusher
φ1000立轴锤击式破碎机的工作原理简介
传统磨机（准确地说是卧式磨机）内研磨介质运动状态分为二部分，其一 跟筒体旋转，其二为带到一顶高度后抛落，即抛落运动状态。前者粉碎的主要形式为研磨，而后者为冲击。磨内物料随着研磨和冲击的综合作用而使物料粉碎。
立轴锤击式破碎机的破碎部分主要由锤击部分和反击部分两部分组成，物料由进料口进入破碎腔，经过锤头的冲击、剪切、劈碎、折断，使得物料粒径降低，然后，再经过反击破碎，通过反击破碎中反击板的冲击、剪切、和物料的自撞破碎，进一步降低和均衡物料的粒径，从而实现了物料粉碎的目的。
1.4 φ1000立轴锤击式破碎机用途简介
立轴锤击式破碎机是一种新型的细碎破碎机械，在用于生料和熟料的破碎时，可达到降低入料粒度，起到以破碎代替球磨部分功能的作用，可以提高磨机的产量，从而降低电耗。
立轴锤击式破碎机的好处有以下几点：
a、水泥厂需要既能提高水泥生产量，有能降低电耗的设备，而立轴锤击式破碎机可以在一定程度上满足这一需要。
b、一般水泥厂的生产工艺要求使用体型紧凑，体积小，结构简单的而级破碎设备，使用立轴锤击式破碎机工艺线不需要改动，只要在一级破碎机的后面加上立轴锤击式破碎机再加一条输送设备即可。所以，具有投资少，见效快的特点。
c、立轴锤击式破碎机为180度方向开门，操作简便,维修方便。
d、立轴锤击式破碎机的机体和电机是分开的，调整方便，主机正动小，操作平稳。
e、该设备造价低，简化工艺流程，适用范围广，对物料另能要求不严。
立轴锤击式破碎机的缺点是：该设备是以冲击、挤压力破碎物料。转子上板锤和筒体上的反击板磨损较快，更换频繁。尤其是在破碎坚硬物料，其磨损更为严重；对含水含泥的物料适应性差，在南方雨季易堵塞，因此，物料的含水量应不超过10%。
立轴锤击式破碎机既可以用于生料的破碎,又可以用于熟料的破碎。它适用于粉碎水泥熟料、粒状高炉矿渣、石灰石、砂岩、页岩、煤矸石、煤块、铝块石、金矿石、钼矿石等多种物料。它广泛应用于：建材、化工、冶金、电力、煤炭、矿山等工业部门。
8清单附件

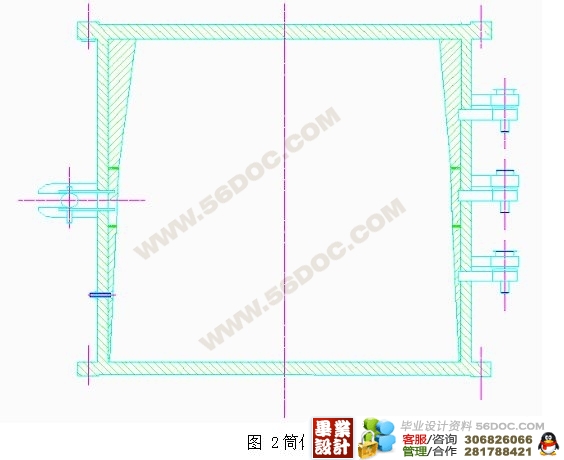

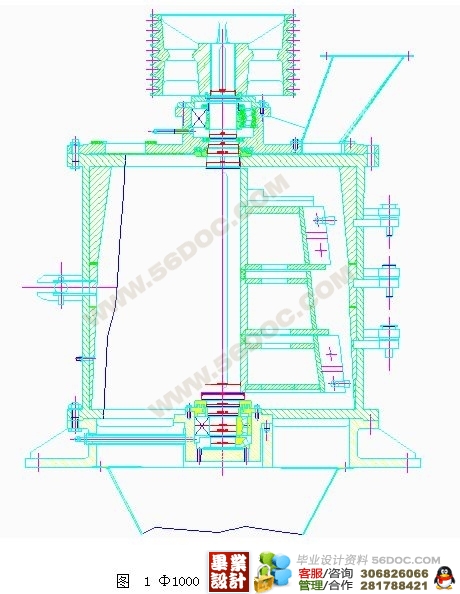

1 立轴锤击式破碎机总装图 ZZX1000 A0

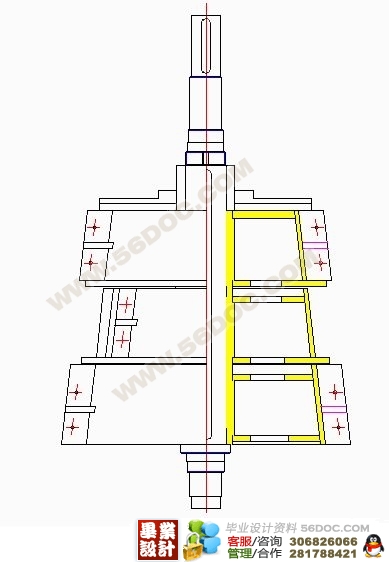

2 主轴装配部装图1 ZZX1000-01 A1
3 底板装配部装图2 ZZX1000-02 A1
4 上盖部装图3 ZZX1000-03 A1
5 皮带轮零件图1 ZZX1000-04 A3
6 下反击板零件图2 ZZX1000-06 A3
7 中反击板零件图3 ZZX1000-07 A4
8 上反击板零件图4 ZZX1000-08 A3
9 主轴零件图5 ZZX1000-01-01 A2
10 锤头零件图6 ZZX1000-01-02 A3
11 平键零件图7 ZZX1000-01-03 A3
12 底板零件图8 ZZX1000-02-01 A2
13 下密封圈零件图9 ZZX1000-02-02 A3
14 下轴承端盖零件图10 ZZX1000-02-03 A3
15 进料斗零件图11 ZZX1000-03-01 A3
16 密封圈零件图12 ZZX1000-03-02 A3
17 上轴承盖零件图13 ZZX1000-03-03 A3
目 录
0引言…………………………………………………………………………………1
1 概 述………………………………………………………………………………1
2 总体设计……………………………………………………………………………5
2.1机型的确定……………………………………………………………………… 5
2.2产品的确定………………………………………………………………………6
2.3电机的选型…………………………………………………………………… 6
2.4 立轴锤击式破碎机的设计…………………………………………………… 6
2.4.1筒体的设计……………………………………………………………………7
2.4.2防护门的设计…………………………………………………………………8
2.4.3机盖的设计……………………………………………………………………9
2.4.4衬板的设计……………………………………………………………………9
2.4.5转子的设计……………………………………………………………………9
2.4.6板锤的设计……………………………………………………………………11
2.4.7反击板的设计…………………………………………………………………12
2.4.8轴承的选择……………………………………………………………………14
2.4.9辅助零件的设计………………………………………………………………14
2.5轴的结构的设计与校核…………………………………………………………15
3 安装与试车………………………………………………………………………16
3.1安装………………………………………………………………………………16
3.2试车………………………………………………………………………………18
4 使用与检修………………………………………………………………………18
4.1使用………………………………………………………………………………18
4.2检修………………………………………………………………………………19
5 结论………………………………………………………………………………20
6参考文献……………………………………………………………………………21
7设计工作小结………………………………………………………………………22
8清单附件……………………………………………………………………………23
|
