MQ2533四连杆门座起重机转台结构设计(含CAD图)

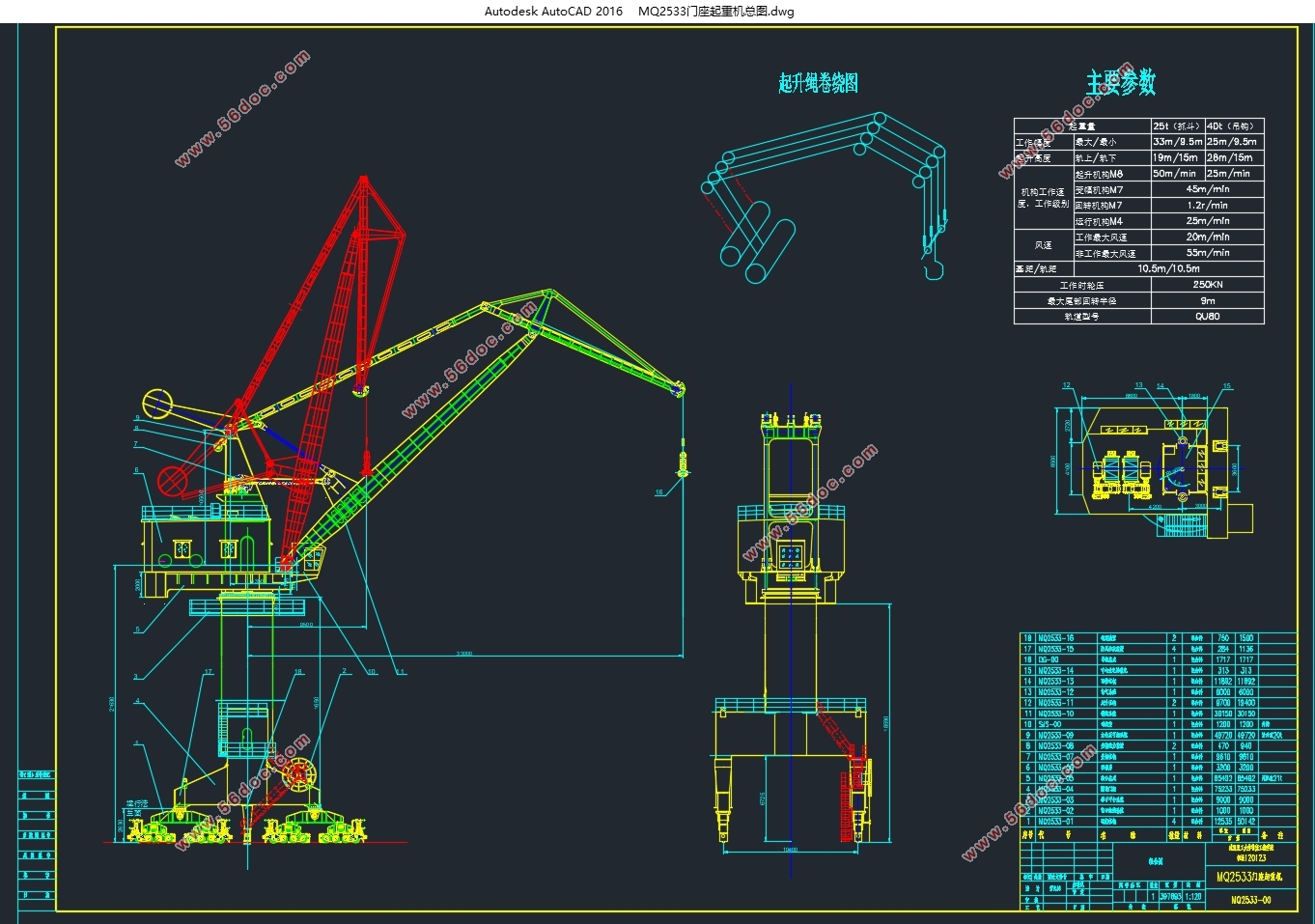

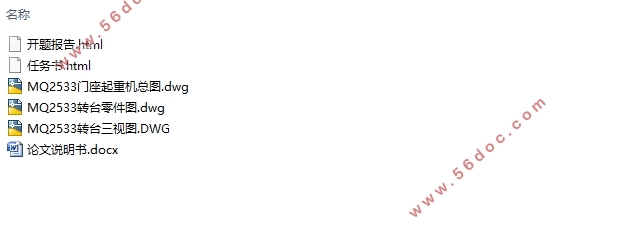

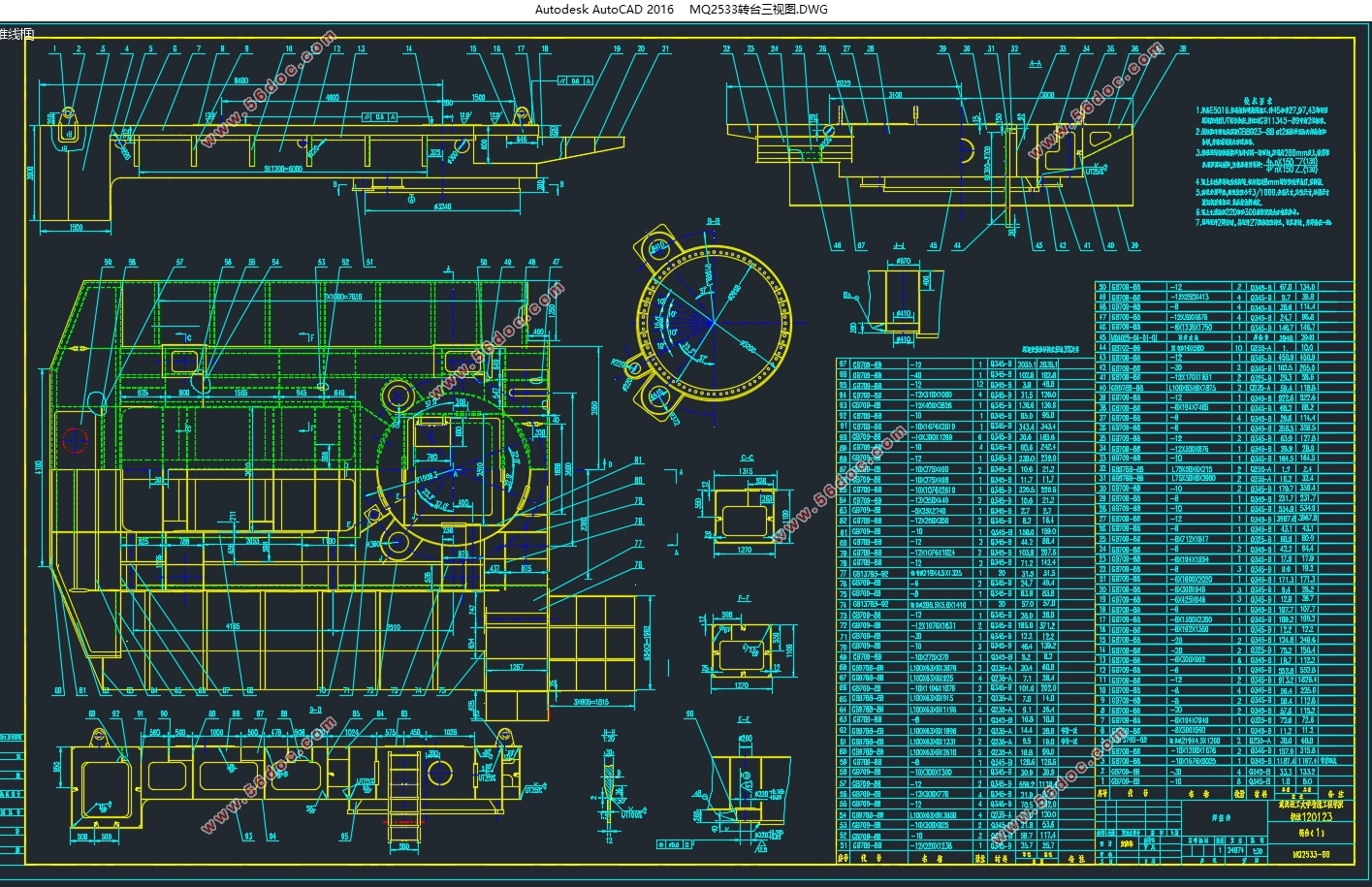

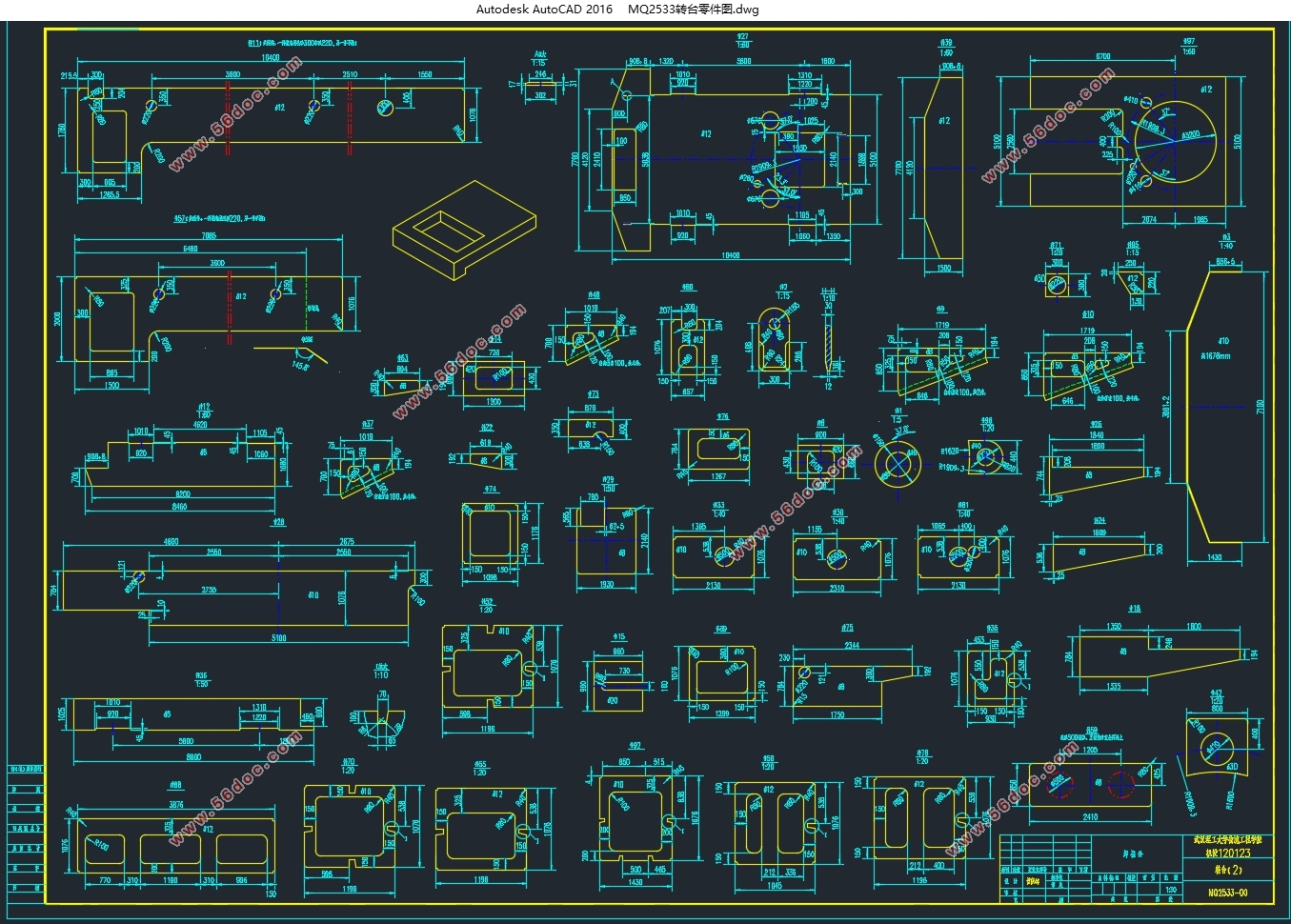

MQ2533四连杆门座起重机转台结构设计(含CAD图)(任务书,开题报告,论文说明书11000字,CAD图3张)
MQ2533门座起重机总体设计计算
2.1 已知的性能参数
起重机的技术参数表示起重机的作业能力，是设计起重机时的基本依据。设计起重机械时，需要根据具体的情况确定其主要的性能参数。本次设计的MQ2533四连杆门座式起重机的主要性能参数见表2.1。
表2.1 MQ2533门座起重机性能参数表
起重量    25t（抓斗）    40t（吊钩）
工作幅度    最大/最小    33m/9.5m    25m/9.5m
起升高度    轨上/轨下    19m/15m    28m/15m
机构
工作速度
工作级别    起升机构    M8    50m/min    25m/min
    变幅机构    M7    45m/min
    回转机构    M7    1.2r/min
    运行机构    M4    25m/min
风速    工作最大风速    20m/s
    非工作最大风速    55m/s
基距/轨距    10.5m/10.5m
工作时最大轮压    250KN
最大尾部回转半径    9m
轨道型号    QU80
 

目录
第1章绪论    1
1.1 研究的目的和意义    1
1.2 本文的主要工作内容    1
第2章 MQ2533门座起重机总体设计计算    2
2.1 已知的性能参数    2
2.2 确定组合式四连杆臂架结构尺寸    2
2.3组合臂架系统四连杆尺寸的校验    4
2.3.1校验象鼻梁端点水平位移最大高度差值    4
2.3.2货物未平衡力矩的校核    5
2.4杠杆活对重式的臂架自重平衡系统设计    7
2.4.1臂架自重平衡系统设计原理及方法    7
2.4.2臂架自重平衡系统的校验    7
2.5计算载荷    8
2.5.1自重载荷    8
2.5.2起升载荷    9
2.5.3自重振动载荷    9
2.5.4起升动载荷    9
2.5.5突然卸载时的动载荷    9
2.5.6运行冲击载荷    10
2.5.7起重机运行惯性力    10
2.5.8货物偏摆载荷    10
2.5.9风载荷    10
2.6载荷组合    12
2.7整机稳定性校核    12
2.7.1基本稳定性校核    13
2.7.2动态稳定性校核    13
2.7.3最大风载荷稳定性校核    14
2.7.4突然卸载稳定性校核    14
2.8起重机轮压计算    15
第3章转台机构设计    19
3.1转台所受载荷的计算    19
3.2转台结构的三维建模    19
3.3基于ANSYS的有限元分析    20
3.4有限元结果分析    25
第4章全文结论与展望    26
参考文献    27
致谢    28
