MQ2533四连杆门座起重机象鼻梁结构设计(含CAD图)

来源:56doc.com  资料编号:5D25629 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D25629
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

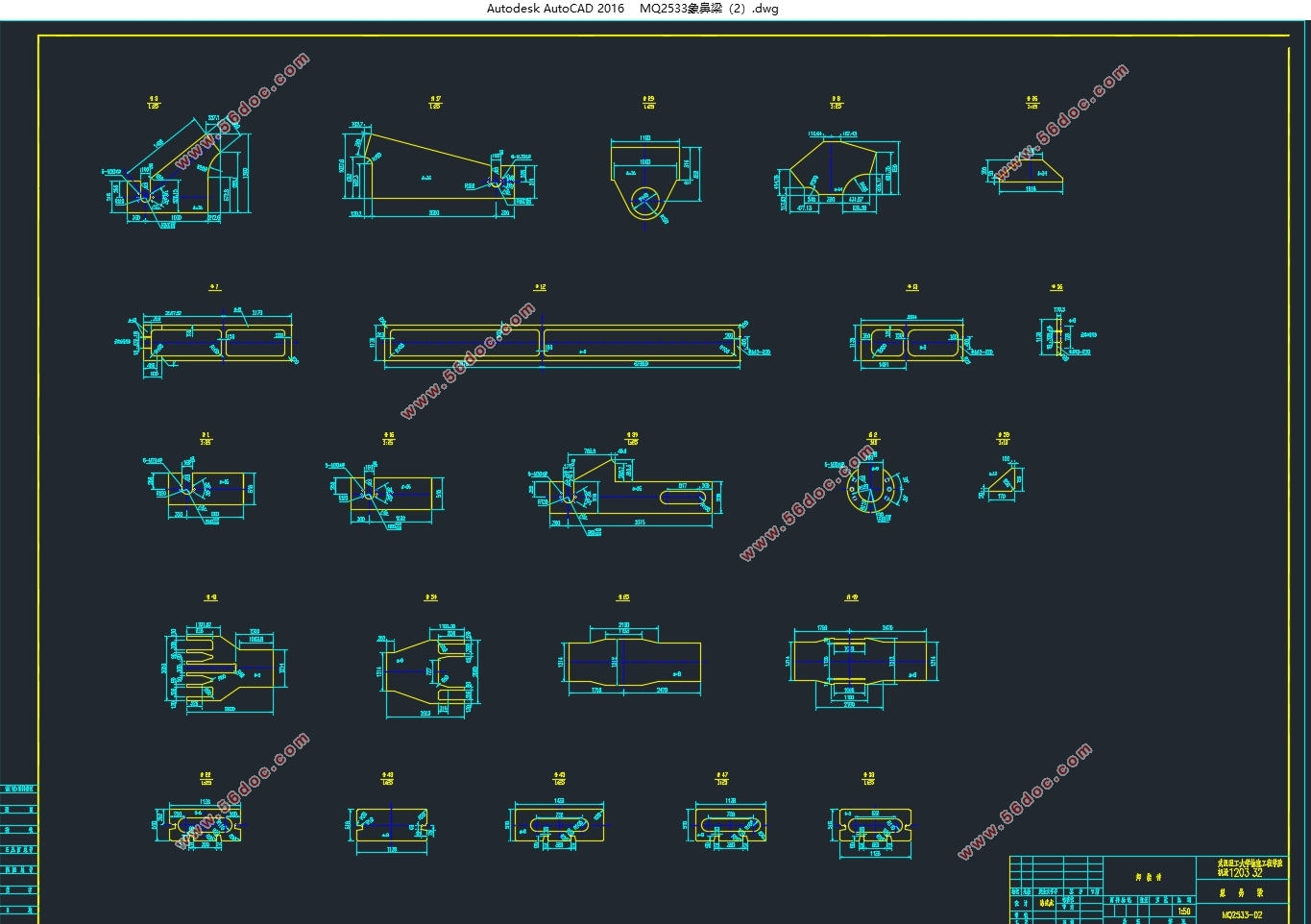

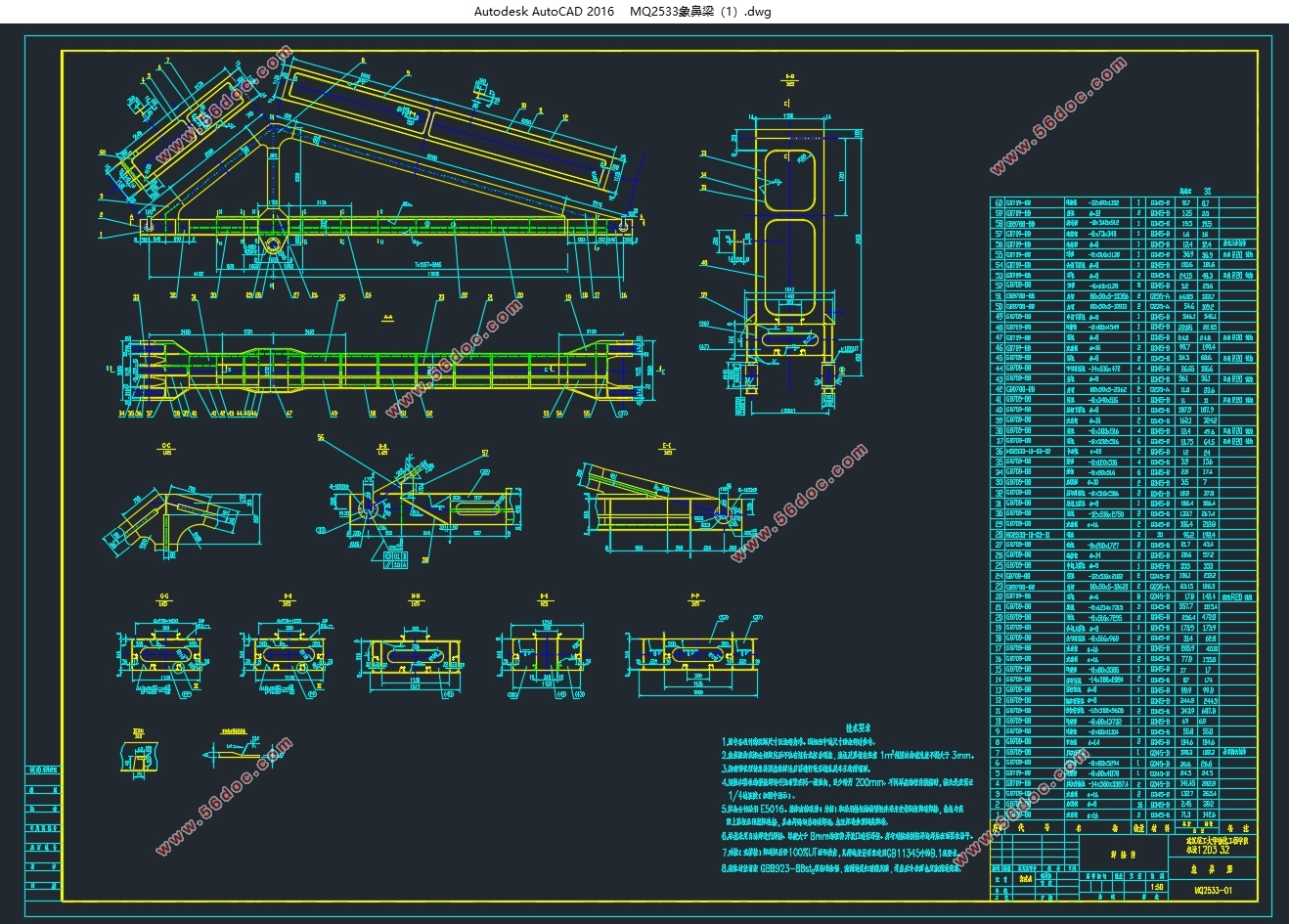

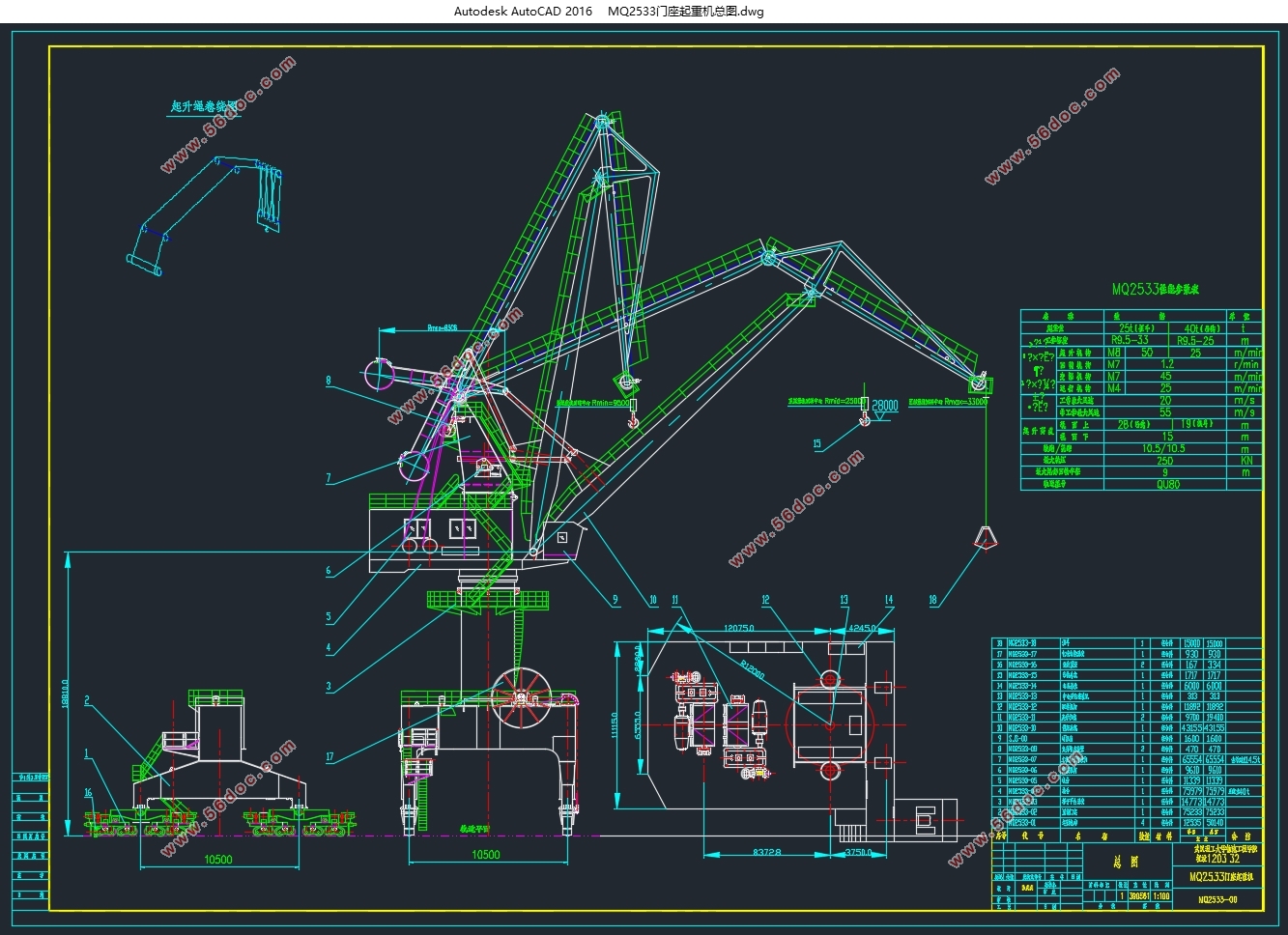

MQ2533四连杆门座起重机象鼻梁结构设计(含CAD图)(任务书,开题报告,论文说明书20000字,CAD图3张)
2.1主要设计技术参数
2.1.1起升质量Q
MQ2533门座式起重机的基本取物装置是吊钩和抓斗,起升质量不包括吊钩与动滑轮组的质量,而抓斗的额定起重量包括容许起升的最大货物质量和取物装置质量,本次设计的吊钩额定起重量为40t,抓斗起重量为25t。
2.1.2工作幅度R
本次设计的MQ2533四连杆门座起重机使用吊钩时最大幅度R_max=25m,最小幅度R_min=9.5m,使用抓斗时R_max=33m,R_min=9.5m。
2.1.3总起升高度H
门座式起重机的总起升高度H包括轨道支承面以上的起升高度h1和轨道支撑面以下的下降深度h2,即H=h1+h2,单位是m。本次设计中,对于吊钩h1=28m,h2=15m,则H=43m,对于抓斗h1=19m,h2=15m,则H=34m。
2.1.4许用轮压P
    轮压是指起重机单个车轮作用到轨道上的垂直载荷.本次设计的门座式起重机最大工作轮压P=250KN。
2.1.5基距B
基距是指沿轨道运行方向上支承中心之间的距离.本次设计的门座式起重机基距B=10.5m。
2.1.6轨距S
    轨距是指起重机两条运行轨道的中心线之间的水平距离.本次设计的门座式起重机轨距S=10.5m。
2.1.7四大机构的工作速度V
    门座式起重机的工作速度主要包括起升〖(v〗_q)、回转(v_h)、变幅(v_b)和运行(v_y)速度。本次设计中,起升速度为50m/min(抓斗)和25m/min(吊钩),变幅速度为45m/min,回转速度为1.2r/min,运行速度为25m/min。
2.1.8起重机及各机构的工作级别
    本次设计整机工作级别为A8,起升机构为M8,变幅机构为和回转机构为M7,起升机构为M4。
2.1.9计算风压q
    该起重机的工作状态和非工作状态的计算风速分别为20m/和55m/s.则由q=0.625v2得工作状态风压qⅡ=250N/m2,非工作状态风压qⅢ=1891N/m2。
2.1.10轨道型号
    本次设计采用QU80型轨道。
    综上所述,本次设计的MQ2533门座式起重机的基本参数如下表2.1所示:
表2.1 MQ2533门座式起重机基本参数表
基本参数    取值
起升质量Q    40t(吊钩),25t(抓斗)
最大工作幅度R_max    R_max=25m(吊钩),R_max=33m(抓斗)
最小工作幅度R_min    R_min=9.5m
轨上起升高度h1    h1=28m(吊钩),h1=19m(抓斗)
轨下起升高度h2    h2=15m
起升速度    v_q=25m/min(吊钩),v_q=50m/min(抓斗)
回转速度    v_h=1.2r/min
变幅速度    v_b=45m/min
运行速度    v_y=25m/min
续表2.1
整机工作级别    A8
起升机构工作级别    M8
变幅机构工作级别    M7
回转机构工作级别    M7
运行机构工作级别    M4
许用轮压P    250KN
基距B    10.5m
轨距S    10.5m
工作状态计算风压qⅡ    qⅡ=250N/m2
非工作状态计算风压qⅢ    qⅢ=1831N/m2
轨道型号    QU80型
最大尾部回转半径    9m
