真空搅拌机的设计(含CAD零件图装配图,SolidWorks三维图)

来源:56doc.com  资料编号:5D27113 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D27113
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

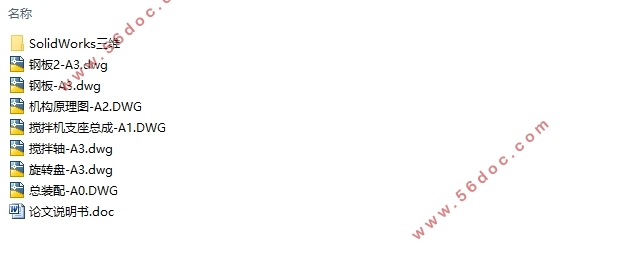

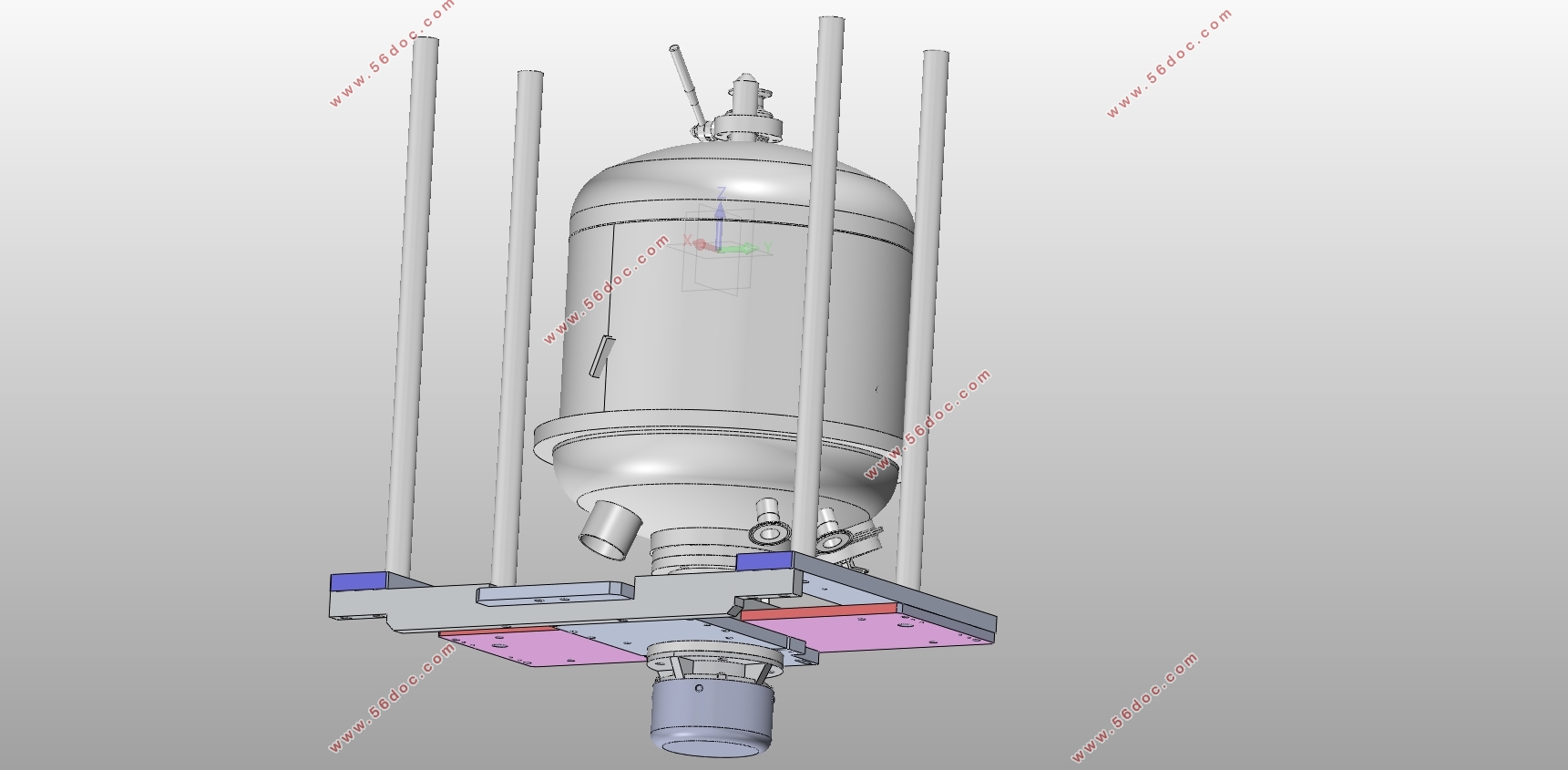

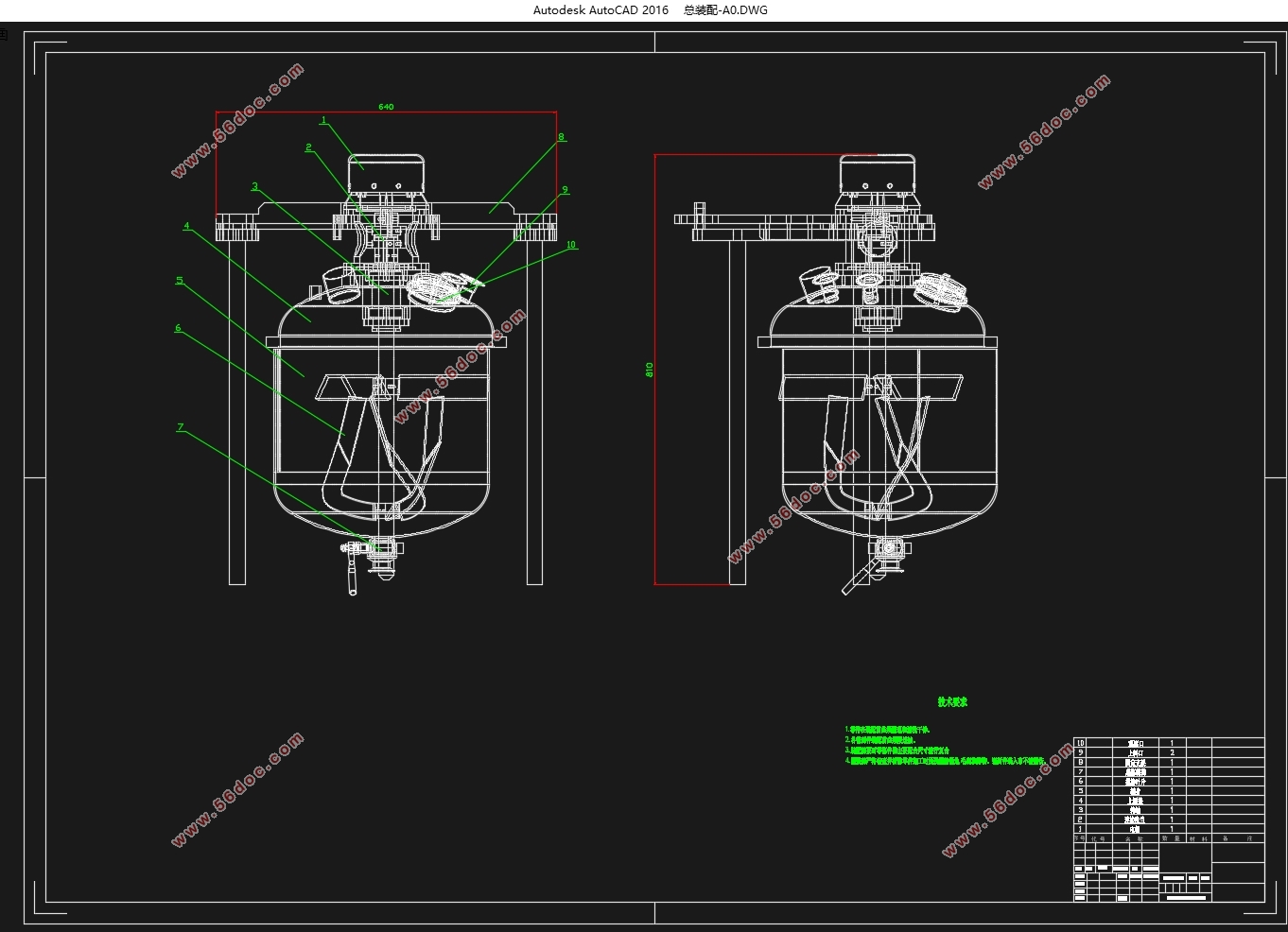

真空搅拌机的设计(含CAD零件图装配图,SolidWorks三维图)(论文说明书8000字,CAD图7张,SolidWorks三维图)
摘  要
[摘要]进入到2022年,工业化发展进度越来越高,各行各业都离不开各种高集成、高效率的机械设备。
人们的生产和生活节奏也越来越快,真空搅拌机作为一种新型的搅拌工具,其面向的行业较多,通常运用于农业、建筑业、贵金属行业、化妆品行业与食品行业等等。真空搅拌机相比传动搅拌机,有着较多的优势。在近似真空的环境中可以将物料搅拌的更加均匀,也可以让物料保持更好的性能。而且物料间隙会变得胀大,可以更好的混合。
本文的主要设计内容为真空搅拌机的结构设计:包括传动机构、搅拌机构、箱体等等。对于总体方案的设计选择,还有关键零部件的计算并选型。

[关键词] 搅拌器、真空,设计
Abstract
[Abstract]Entering 2022, the progress of industrialization is getting higher and higher, and all walks of life are inseparable from various highly integrated and efficient mechanical equipment. People's production and life rhythm are also getting faster and faster. As a new type of mixing tool, vacuum mixers are used in many industries. They are usually used in agriculture, construction, precious metal industry, cosmetics industry and food industry. Compared with transmission mixers, vacuum mixers have many advantages. In a near-vacuum environment, the material can be stirred more evenly, and the material can maintain better performance. And the material gap will become swollen for better mixing. The main design content of this paper is the structural design of the vacuum mixer: including the transmission mechanism, the stirring mechanism, the box and so on. For the design selection of the overall scheme, there is also the calculation and selection of key components.
[Keywords] agitator, vacuum, design

本课题要达到的技术参数为:总体高度为810mm;宽度为640mm;
设备的输出功率为0.55kw,转速为60t/min;
要求的变速为单极变速。
工作原理
真空搅拌机的工作原理大致为以下过程:将配置好的物料放入到搅拌桶中后,然后将搅拌桶盖盖紧并密封,通过通过搅拌桶盖连接桶内部的抽真空管路,通过真空泵进行工作,抽取搅拌桶内的空气,赋予搅拌桶内真空环境。形成真空环境后,通过搅拌桶自身的旋转,还有搅拌叶片的旋转,对物料进行i混合作业。通过一定的时间后,可以将物料混合的比较充分。搅拌完成后,通过搅拌桶下方的蝶阀,将混合充分的物料排出到搅拌桶外,完成此次搅拌巩工作。


真空搅拌机的设计(含CAD零件图装配图,SolidWorks三维图)
真空搅拌机的设计(含CAD零件图装配图,SolidWorks三维图)
真空搅拌机的设计(含CAD零件图装配图,SolidWorks三维图)
真空搅拌机的设计(含CAD零件图装配图,SolidWorks三维图)
真空搅拌机的设计(含CAD零件图装配图,SolidWorks三维图)
真空搅拌机的设计(含CAD零件图装配图,SolidWorks三维图)
真空搅拌机的设计(含CAD零件图装配图,SolidWorks三维图)


目  录
摘  要    I
Abstract    II
目  录    III
1 前言    5
1.1 本课题意义    5
1.2 达到的技术参数和应解决的主要问题    5
2 设计原则    6
2.1 总体方案设计    6
2.2 工作原理    6
2.3 电机选用原则    6
3 零部件方案设计    8
3.1选择轴的材料    8
3.2输出轴上的功率    8
3.3轴径的初步估算    8
3.4 轴的强度的精确校核    9
3.5连接轴的结构设计    10
3.6轴上键槽及键的选择    10
3.7轴承强度的校核与计算    11
4 搅拌系统的设计    12
4.1 搅拌桶的设计    12
4.2 桶盖的设计    12
4.3 搅拌叶片的设计    12
4.4 搅拌机支架的设计    13
4.5 搅拌轴的设计    13
第五章 三维建模与虚拟装配    15
5.1 零件建模    15
5.1.1搅拌机支座建模    16
5.1.2搅拌桶建模    16
5.1.3搅拌桶盖建模    16
5.1.4 电机建模    17
5.2 装配体命令    18
总  结    20
致  谢    21
参考文献    22
