双笼施工升降机设计(双吊笼、安装把杆、短绳保护器的设计)(含CAD装配图)

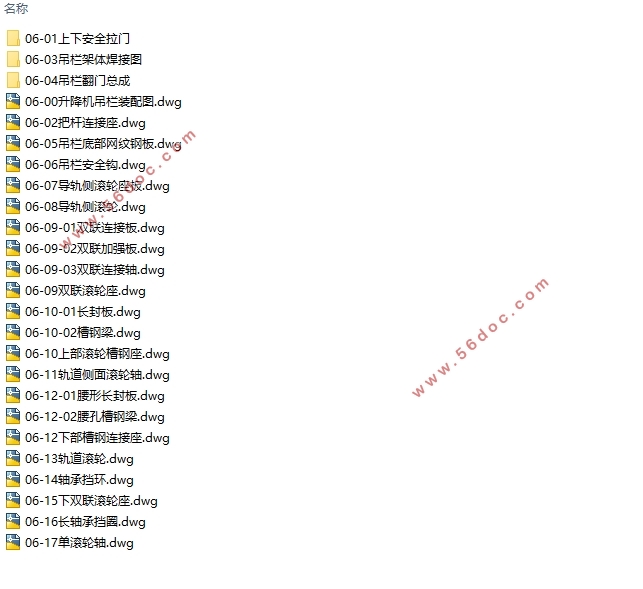

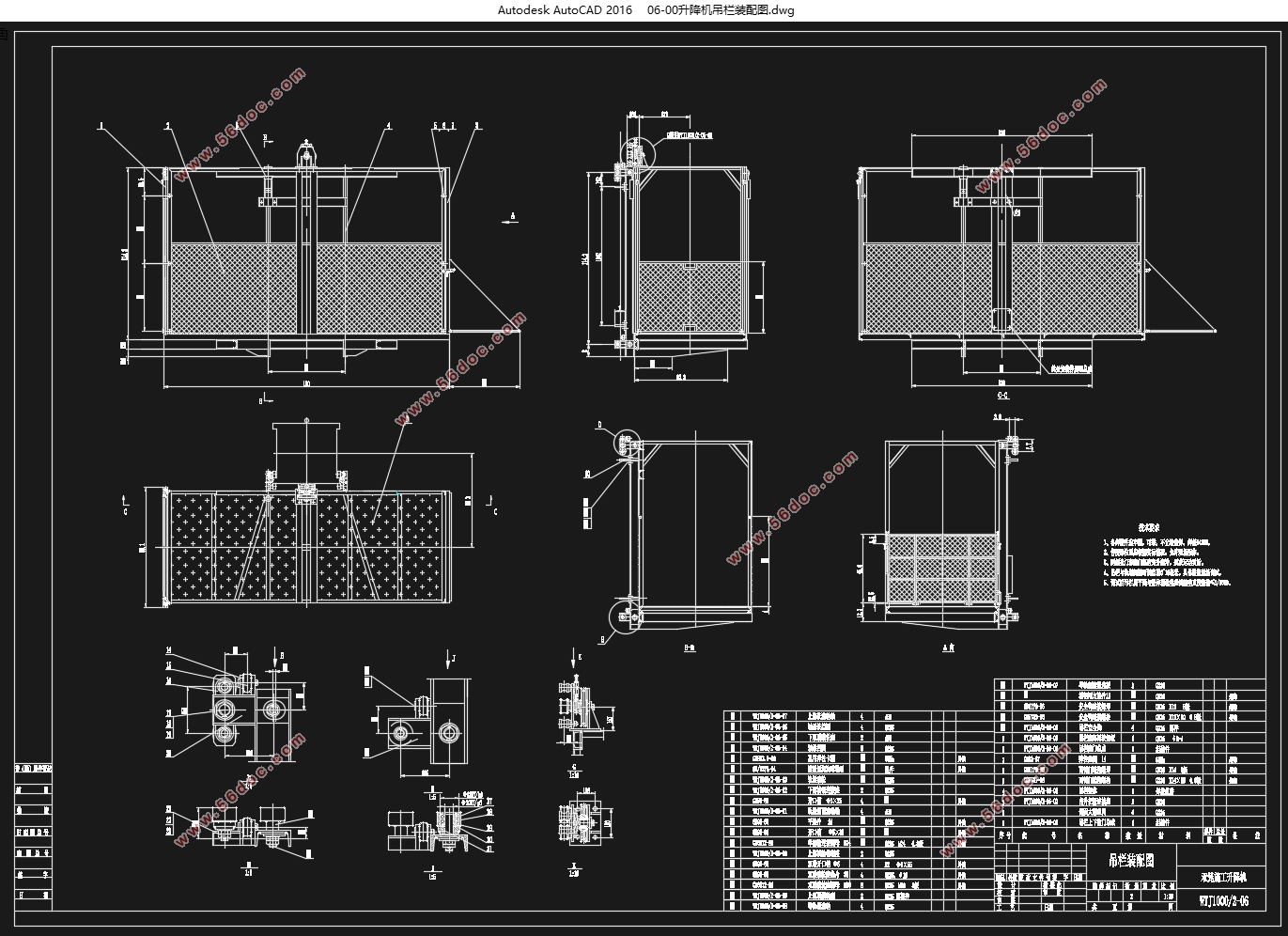

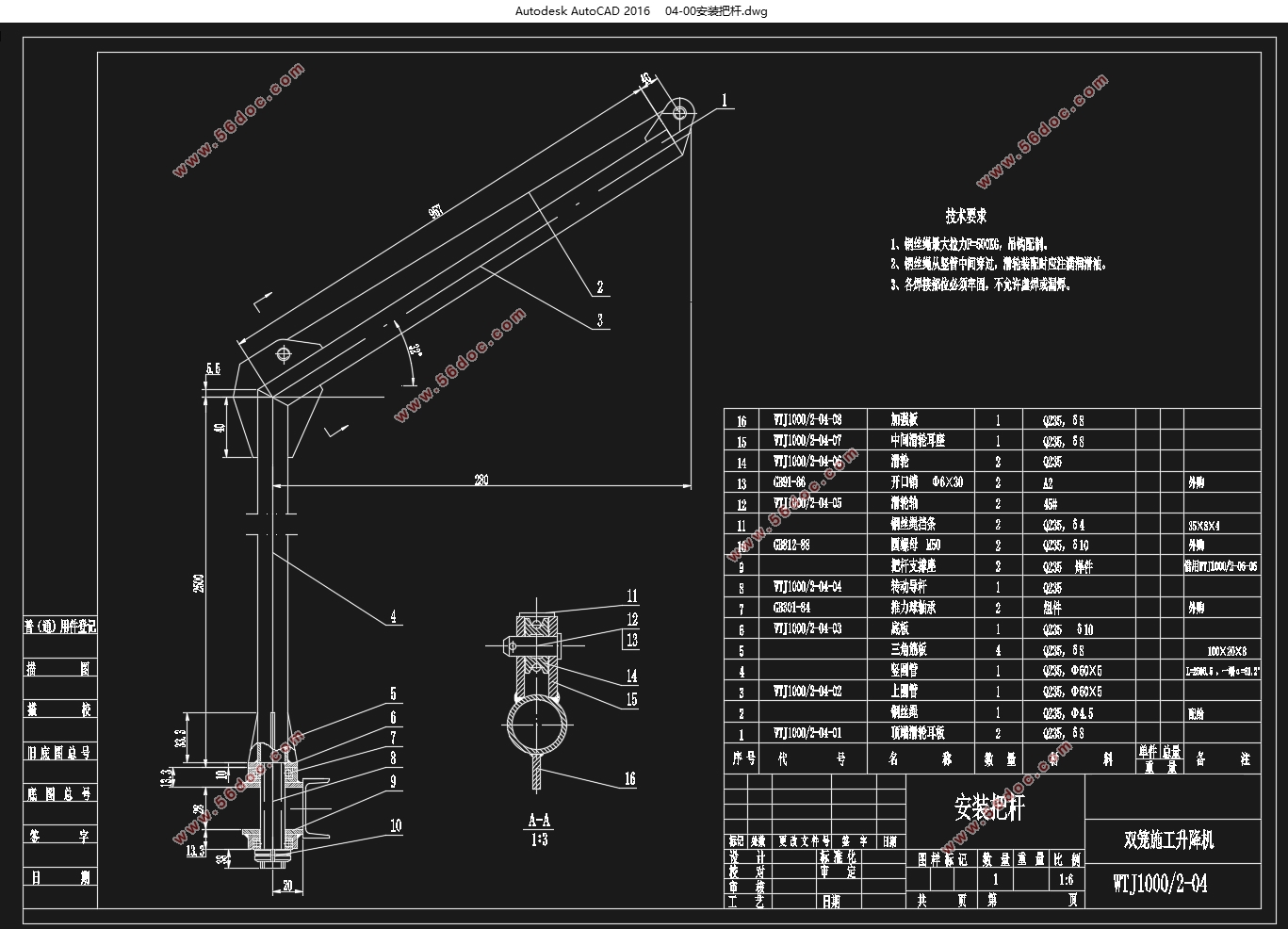

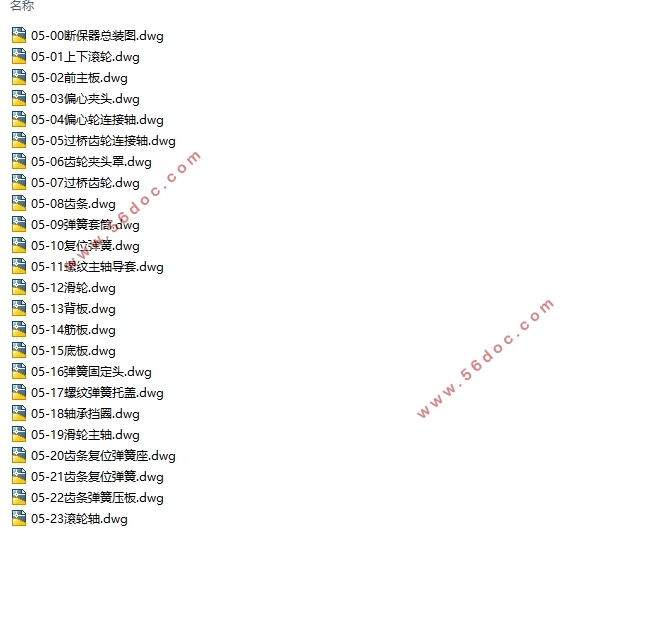

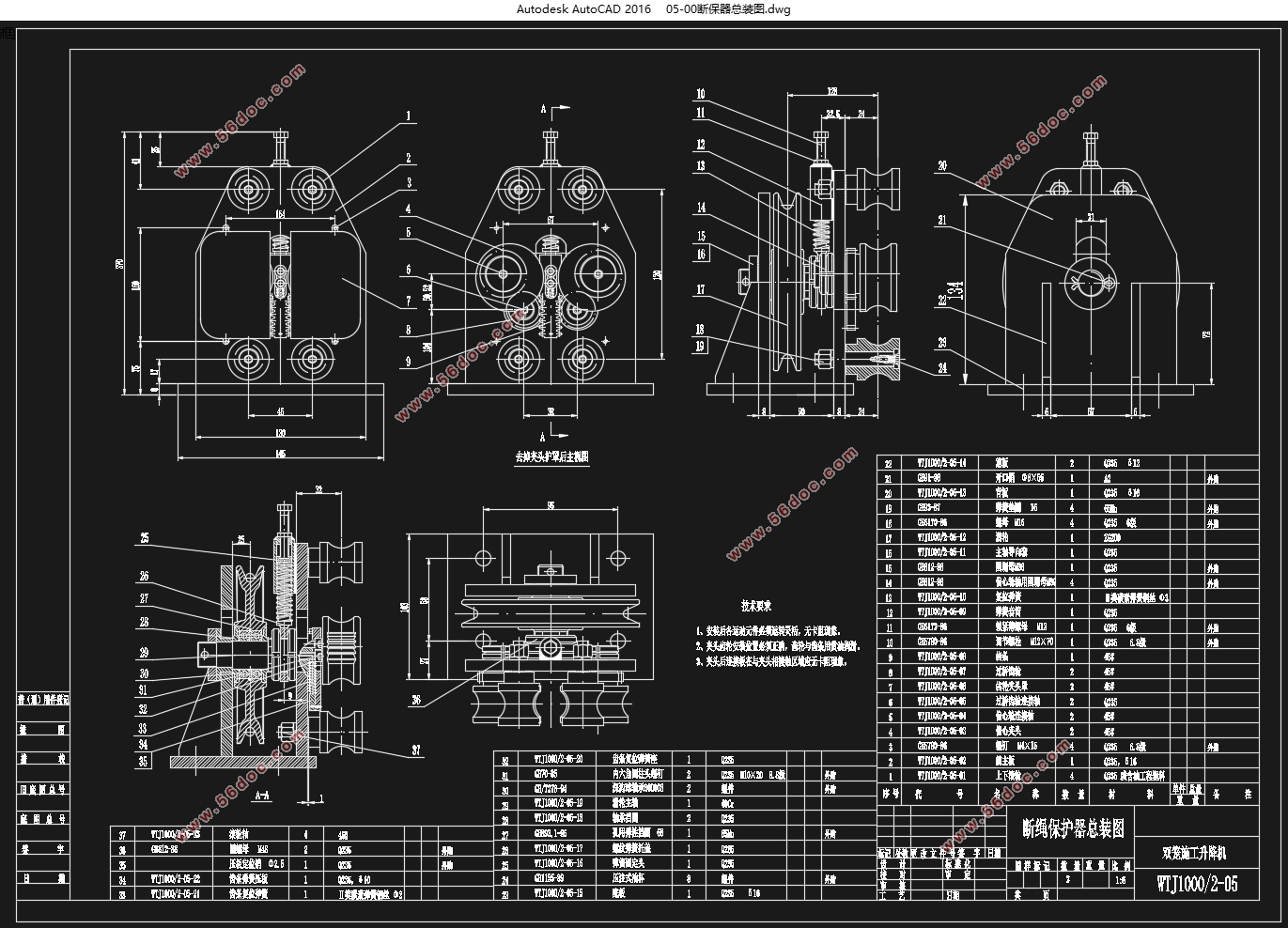

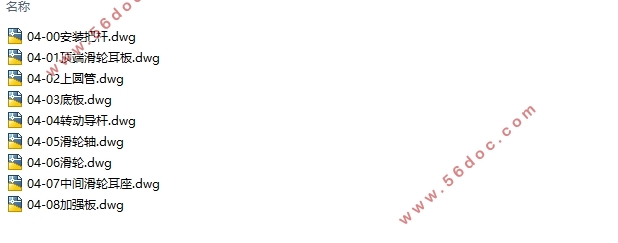

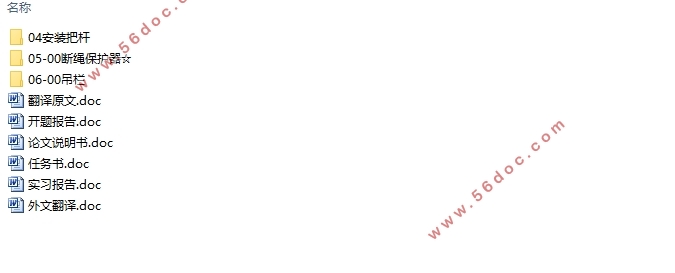

双笼施工升降机设计(双吊笼、安装把杆、短绳保护器的设计)(含CAD装配图)(任务书,开题报告,外文翻译,实习报告,论文说明书7000字,CAD图55张)
1.1 主要性能参数及几何参数
标准节重量：130 kg；
标准节尺寸：0.8×0.8×1.5m
吊笼重： 1500kg；
安装吊杆额定起重量：q = 130kg；
每个吊笼的额定载重量为:  1000kg；
提升高度： 90m;
最大附着间距：L = 15m；
标准节高：h = 1.5m；
起升速度：v = 14--16m/min
导轨架最大架设高度：H = 100m；
吊笼空间尺寸：3.7×1.4×2.1m；
工作吊笼数：N=2；
主电机额定功率：P = 7.5kW。
1.2 计算标准节载荷
1.2.1 结构自重载荷


目录
1导轨架（标准节）的设计与校核    1
1.1 主要性能参数及几何参数    1
1.2 计算标准节载荷    1
1.2.1 结构自重载荷    1
1.2.2 标准节风载荷    2
1.2.3 结构的起升冲击载荷    5
1.2.4 吊笼滚轮在导轨架（主弦杆）上的摩擦力:    5
1.3  标准节截面几何特性及许用应力    6
1.3.1 单肢杆特性    6
1.3.2 整体特性    7
1.3.3 许用应力    7
1.4  工况确定    8
1.4.1 可能存在的工况    8
1.4.2 确定计算工况    9
1.4.3 计算典型工况下结构承受的弯矩    9
1.5  导轨架结构整体稳定性校核    9
1.5.1 确定最大自由工作高度(第一附着支撑点的位置)的安全性    9
1.5.2 确定第一附着支撑后的最大工作高度（第二位置）的安全性    11
1.5.3 确定第二附着支撑后的最大工作高度（第三位置）的安全性    14
1.6  结构的单肢杆件受力计算    16
1.6.1 主弦杆计算    16
1.6.2 腹杆计算    17
1.6.3 主弦杆厚度的校核    18
1.7  标准节连接螺栓强度计算    18
2  吊笼笼架强度校核    19
2.1笼架承受的总载荷    19
2.2 笼架受力分析    19
2.3 关键连接焊缝强度校核    19
2.3.1 吊笼连驱动耳板处焊缝校核    19
2.3.2 驱动架连接耳板处焊缝校核    20
2.3.3 安全钩板处焊缝校核    21
2.4 主要受力构件的强度校核    21
2.4.1 笼顶吊耳的校核    21
2.4.2 立梁槽钢的校核    22
3 安装把杆强度校核    23
3.1安装把杆强度校核    23
4驱动部分校核    24
4.1 电动机    24
4.2 制动器    24
4.2.1 制动时间计算    24
4.2.2 计算减速时间为5s的制动转矩 :    25
4.2.3 计算制动功率Pb:    25
参考文献    26
小 结    27
