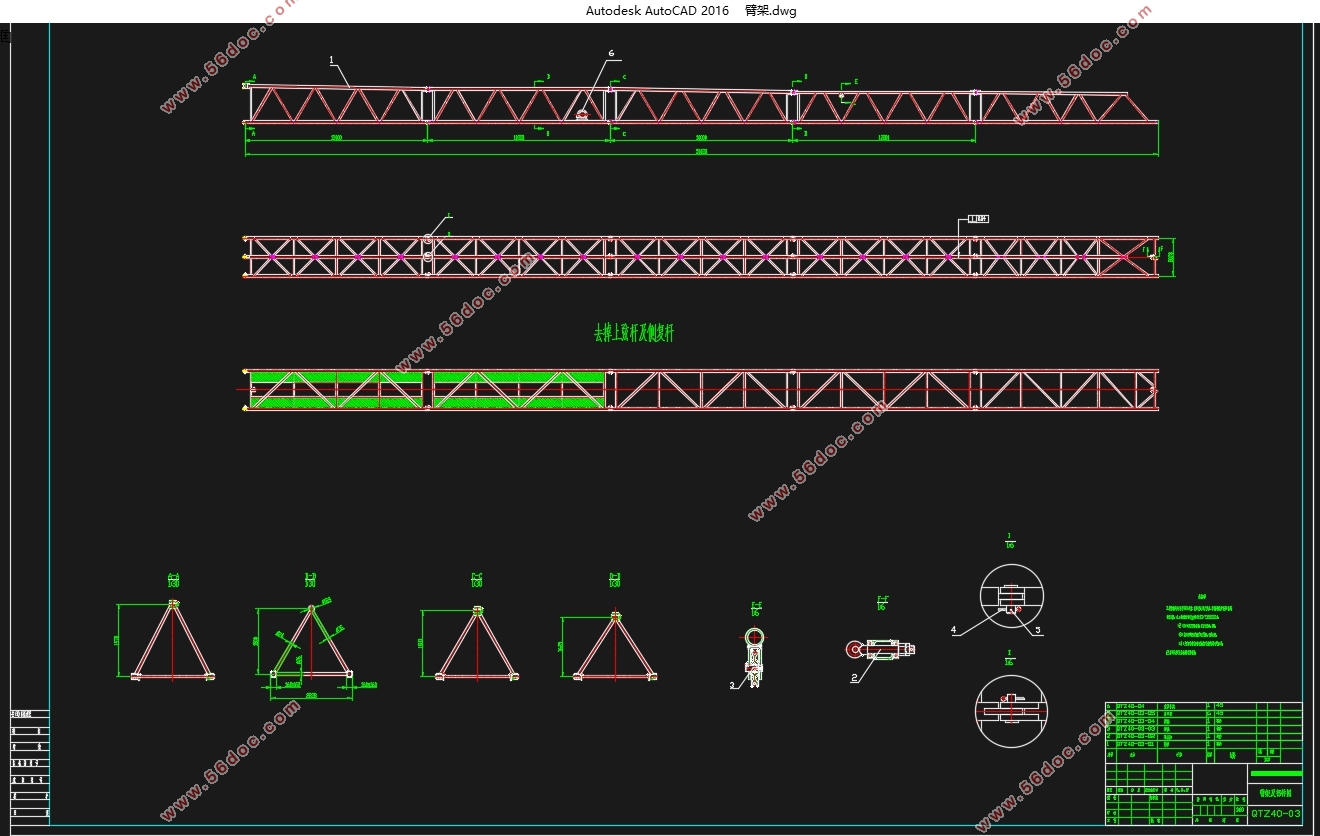

40T-M平头塔式起重机--臂架与平衡臂设计(含CAD图)

40T-M平头塔式起重机--臂架与平衡臂设计(含CAD图)(开题报告,论文说明书16000字,CAD图4张)
摘 要
依据GB/T13752-92《塔式起重机设计规范》，分析了其在各种载荷作用下起升平面内受力情况，根据臂架的工作特点和性能要求,对型钢合理优化设计,建立了臂架控制截面应力分布最均衡和臂架最轻的结构优化数学模型,编制了臂架结构应力计算过程,选取不同的校核段进行了详细计算,并将校核段的不同选择对计算结果的影响进行了对比分析. 计算表明合理优化设计后典型工况下臂架各危险截面的应力分布和臂架重量均能够使设计的塔式起重机吊臂结构优、材料省、可靠性高。
关键词起重臂  优化设计 截面  校核
 
Abstract
Based GB/T13752-92 "tower crane design", with multi-span continuous beam structure extended approach to single-tower suspension points and the boom for the study, analyzed the various loads in lifting plane within the force, according to arm work characteristics and performance requirements, right lifting positions and optimal design of steel and reasonable to establish the stress distribution in the control section boom and jib the most balanced lightest structural optimization model is developed arm structural stress calculation, select a different section of a detailed calculation of check, and check the different options section of the calculation results were compared. calculations show that the optimal design of a reasonable condition after the boom of the dangerous section of typical stress Boom weight distribution and are able to make the design of the tower crane boom structure of good, materials provinces, and high reliability.
Key words ： boom   optimal  design section    Checking


目录
摘 要    II
Abstract    III
第一章 绪论    1
1.1研究背景及意义    1
1.2平头起重机的发展现状及发展前景    3
1.2.1国外平头起重机的发展状况    3
1.2.2国内塔机的发展状况    4
1.3起重机的分类及结构    6
1.4此次设计内容概述    7
第二章 平头塔式起重机臂架的设计    9
2.1臂架设计概述    9
2.1.1臂架结构类型    9
塔式起重机的臂架，按主要受力特点，可以分为受压臂架和受弯臂架两类。    9
2.1.2臂架结构形式及材料    9
2.1.3臂架所受的主要载荷及分类    10
2.1.4臂架运输单元划分    12
2.1.5截面型式确定    13
2.1.6腹杆布置    13
2.2 臂架根部主弦杆截面积和臂架高度的计算    14
2.3根部截面宽带的计算    20
2.4 根部腹杆截面积的计算    27
2.5 根部水平支杆截面积的计算    31
2.6 变截面的确定    34
2.6.1设计变截面的必要性    34
2.6.2 变截面尺寸的确定    36
2.7平头塔式起重机设计    39

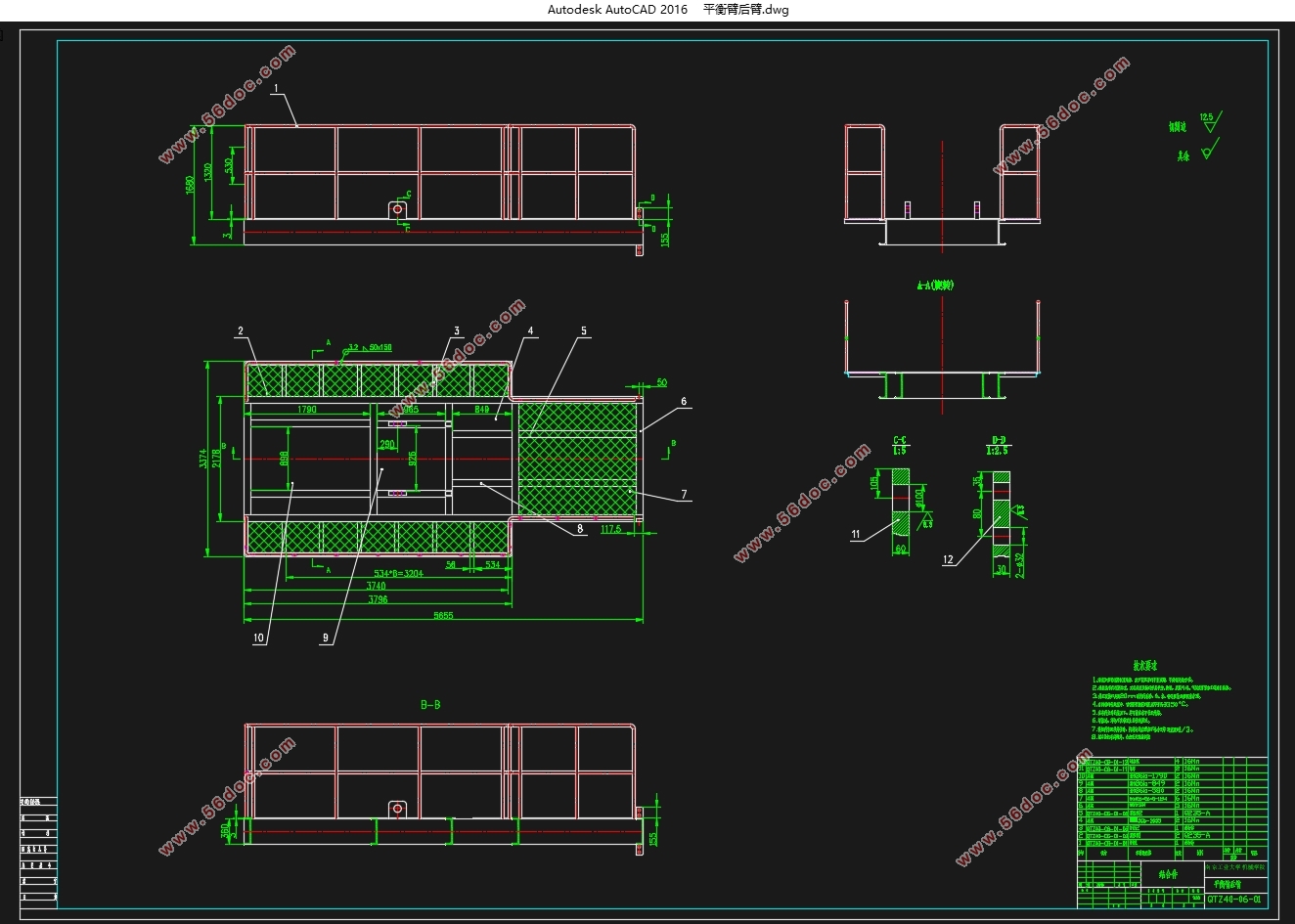

3.平衡臂设计    46
3.1主要参数和载荷    48
3.2几何特性计算    49
3.3内力计算    50
3.4强度计算    51
3.4.1整体强度计算    51
3.4.2整体稳定性计算    52
参考文献    54
致谢    57
