超越离合器自动装配机设计(含CAD零件图装配图)

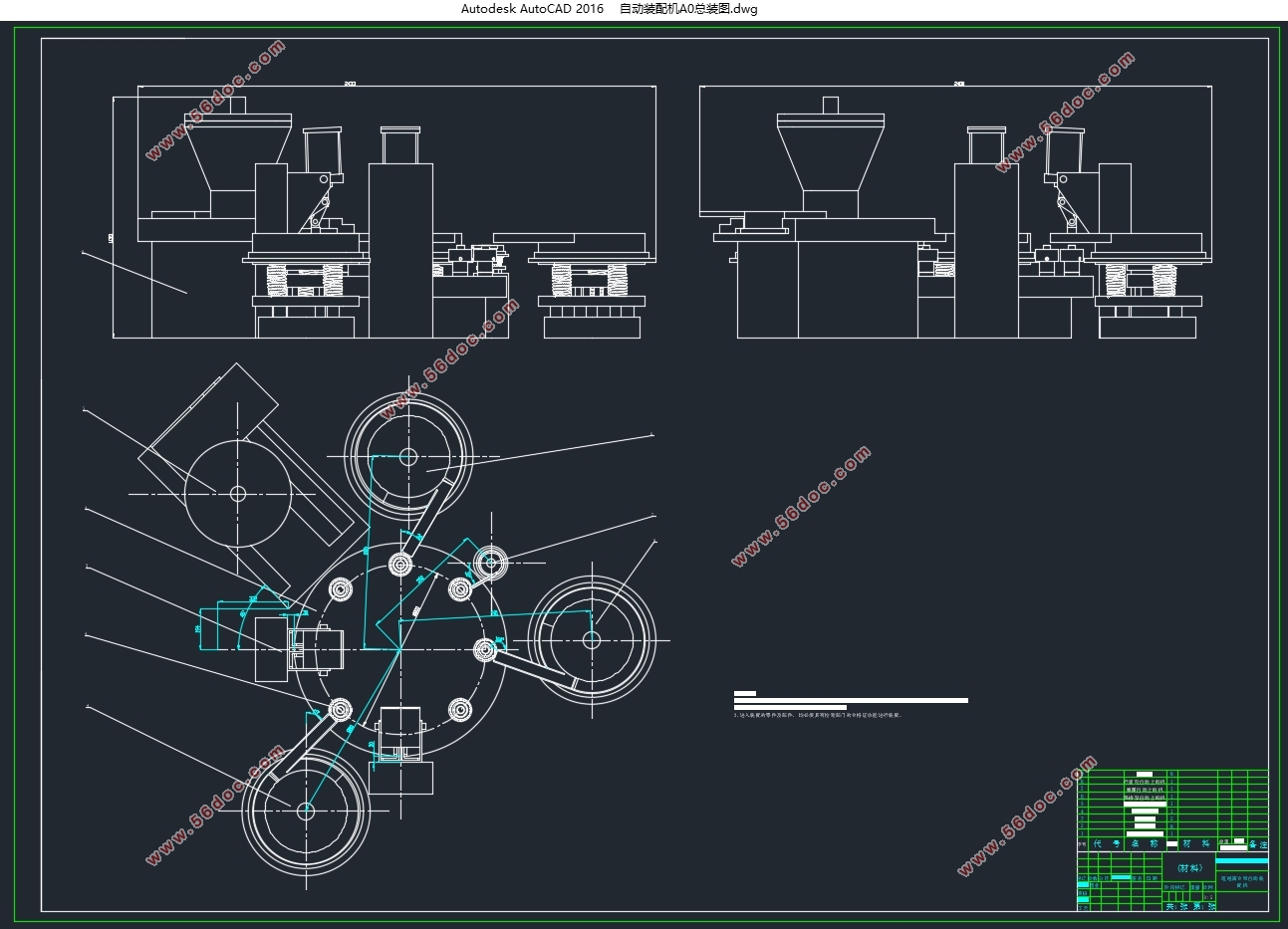

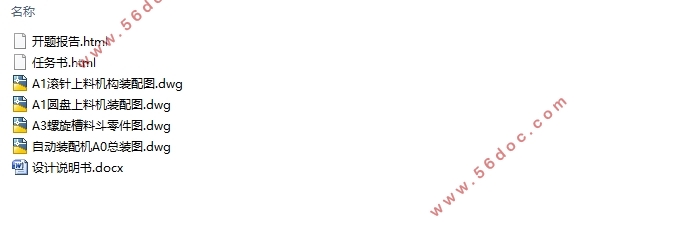

超越离合器自动装配机设计(含CAD零件图装配图)(任务书,开题报告,设计说明书10000字,CAD图4张)
摘  要
超越离合器就是一种只能单向传动而另一个方向锁死的轴承。单向滚针离合器主要由外环、滚针、弹簧和行星轮以及保持架组成。当行星轮为主动件并且按顺时针方向旋转时，滚针受摩擦力作用被楔紧在槽内，与外环紧密贴合在一起，因而带动外环转动，此时离合器处于接合状态。当行星轮反转时，滚针在摩擦力的作用下被推到槽中较宽的部分，不再楔紧在槽内，此时离合器处于分离状态，不能带动外环转动。由于超越离合器可以传递较大的扭矩，已经广泛应用于生产制造的各个方面。单向滚针离合器的主要装配方式还是靠人工，装配效率比较低，需要通过装配自动化来大幅度提高效率。

1.3 论文（设计）研究的内容
通过对超越离合器的结构和原理的分析，对自动装配技术的理解，以及对现有的各种轴承自动装配机的认识和分析，来设计单向滚针离合器自动装配机的自动上料机构，随行夹具和自动装配机构，最终来实现单向滚针离合器的自动装配。此次设计中，确定了超越离合器自动装配的工艺过程，着重设计自动上料机构，对圆盘式自动上料机的各项具体参数进行详细的计算和确定，根据计算的数据完成三维模型的创建。然后根据机械原理和机械设计的相关知识，完成其他机构的设计和确定，再进行相关部件的运动分析。 
第2章 自动装配机的方案设计
2.1 设计原理
对传统手工组装超越离合器的工序进行了解和分析，查阅参考圆锥滚子自动装配机的设计方案，确定自动装配机的自动装配工序，然后再进行对应工序的机械结构的设计，包括自动上料装置，随行夹具和气动压紧装置。超越离合器的组成零件有内行星轮、弹簧、保持架、滚针和外圈。传统人工组装超越离合器的工序是：1.手动上料内行星轮；2.安装弹簧；3.将滚针装在保持架上；4.保持架和行星轮压紧；5.上料外圈再进行压紧；6.完成装配，下料。


目录
第1章 绪论    1
1.1 论文研究的目的和意义    1
1.2 国内外研究现状    1
1.2.1 国外研究现状    1
1.2.2 国内研究现状    1
1.3 论文（设计）研究的内容    2
第2章 自动装配机的方案设计    3
2.1 设计原理    3
2.2 方案流程图    3
2.3 设计方案    3
2.3.1 整体布局方案的选择    3
2.3.2 自动上料机构的选择    4
2.3.3 采用的方法和措施    5
第3章 自动装配机的结构设计    6
3.1 随行夹具设计    6
3.1.1 定位方案的选择    6
3.1.2 随行夹具结构设计    6
3.2 圆盘自动上料机设计    7
3.2.1 参数选择和计算    7
3.2.2 圆盘自动上料机结构设计    9
3.4 压紧机构设计    12
第4章 机械结构的运动分析    15
第5章 结论与展望    17
参考文献    18
致谢    19
