DAD型太阳能跟踪驱动装置设计(含CAD图)

来源:56doc.com  资料编号:5D27195 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D27195
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

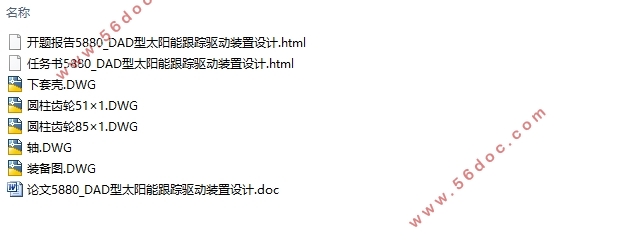

DAD型太阳能跟踪驱动装置设计(含CAD图)(任务书,开题报告,论文说明书11700字,CAD图纸5张)
摘  要
能源短缺问题越来越成为世界文明和经济发展的阻碍,不可再生能源日益减少,可再生能源的利用势在必行。目前可再生能源中太阳能利用存在的主要问题是利用率低。太阳能利用设备中,如果能保持太阳能收集装置始终与太阳光保持垂直,可最大程度利用太阳能。实践表明,能实现自动跟踪的太阳能收集装置比固定式的太阳能收集装置发电量提高37.7%。
本论文主要研究了太阳能自动跟踪装置的机械传动结构,通过两套传动机构,实现电池板在方位角和高度角上对太阳位置的跟踪。方位角传动链采用双级齿轮传动,具有传动平稳、传动比精确、工作可靠、效率高、寿命长等优点。高度角传动链采用齿轮传动与蜗轮蜗杆传动相结合的传动方式,有较大的传动比,极大地降低传动力矩。
本设计结构简单,维护方便,以极小的功率消耗换取太阳能利用率的极大提高,并且可通过控制系统灵活应对极端天气对电池板带来的潜在威胁。
关键词:太阳能;跟踪驱动;齿轮传动;步进电机

Abstract
Energy shortage is more and more becoming the world's civilization and economic development of the block, Non-renewable energy is reduced and the use of renewable energy is imperative. In the renewable energy utilization rate of main problems of solar energy utilization is low. In the Solar energy equipment, if we can keep the solar collectors always keep vertical with the sun's rays, we can use solar energy to the greatest extent. Practice shows that can realize automatic tracking solar energy collection device than the fixed type solar energy collection device output increased by 37.7%.
This thesis mainly studies the mechanical transmission structure solar energy automatic tracking device, through two sets of transmission mechanism, realize the panels on the azimuth angle and height of the sun position tracking. Azimuth driving chain consists of  two stage gear transmission,with characterized by their smooth transmission transmission ratio accurately reliable work high efficiency long life and so on. High angle transmission chain by adopting the combination of gear transmission and worm gear and worm drive transmission ways, with large transmission ratio, greatly reduce the transmission torque.
This design has simple structure, convenient maintenance, with minimal power consumption for solar energy utilization greatly improve, and through the flexible control system to deal with extreme weather to potential threats from the panels.
Key Words:the solar energy;track drive;gear transmission;stepper motor


DAD型太阳能跟踪驱动装置设计(含CAD图)
DAD型太阳能跟踪驱动装置设计(含CAD图)


目  录
第1章 绪论    1
1.1课题背景    1
1.1.1 能源危机    1
1.1.2 我国太阳能资源分布    1
1.1.3 太阳能的特点    1
1.2 课题研究的目的    2
1.3 课题研究的意义    2
1.3.1 缓解能源危机    2
1.3.2 提高太阳能利用率    4
1.4 太阳能国内外利用现状    4
1.5 太阳能自动跟踪系统国内外研究现状    5
1.6 研究内容    6
第2章 总体方案设计    7
2.1 太阳能自动跟踪装置分类    7
2.1.1 液压驱动    7
2.1.2 单轴机械驱动    7
2.1.3 双轴机械传动    8
2.2 总体方案设计    9
第3章 太阳运行规律    10
3.1  地球绕太阳运动规律    10
3.2 太阳高度角、方位角    10
3.2.1 太阳赤纬角    10
3.2.2太阳高度角    10
3.2.3太阳方位角    10
第4章 传动方案设计    13
4.1 方位角动力分析    13
4.2 高度角动力分析    15
第5章 传动模型构建    16
5.1 方位角传动    16
5.2 高度角传动    16
5.3 整体模型    16
第6章 跟踪、控制模块选择    18
6.1 跟踪模块    18
6.1.1光敏电阻圆筒式    18
6.1.2光敏电阻杆影式    18
6.1.3光电二极管圆筒式    19
6.2 控制模块    20
6.3 电机选型    20
第7章 结论    21
参考文献    22
致谢    23
