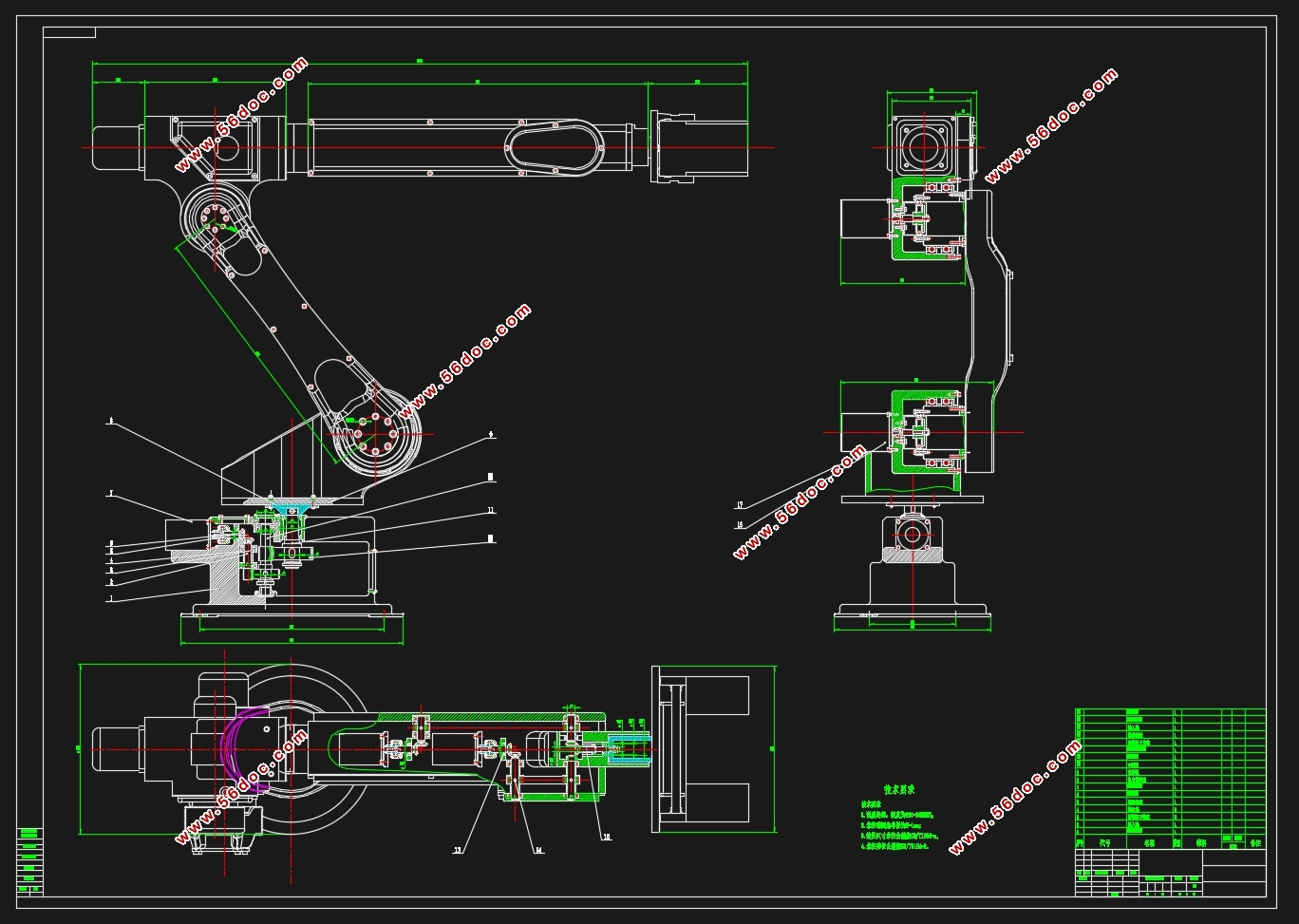

铸件搬运机械手结构及液压控制系统设计(含CAD零件图装配图)
      来源:56doc.com  资料编号:5D28898 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D28898


          资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.  密 保 惠 帮助



	  资料介绍

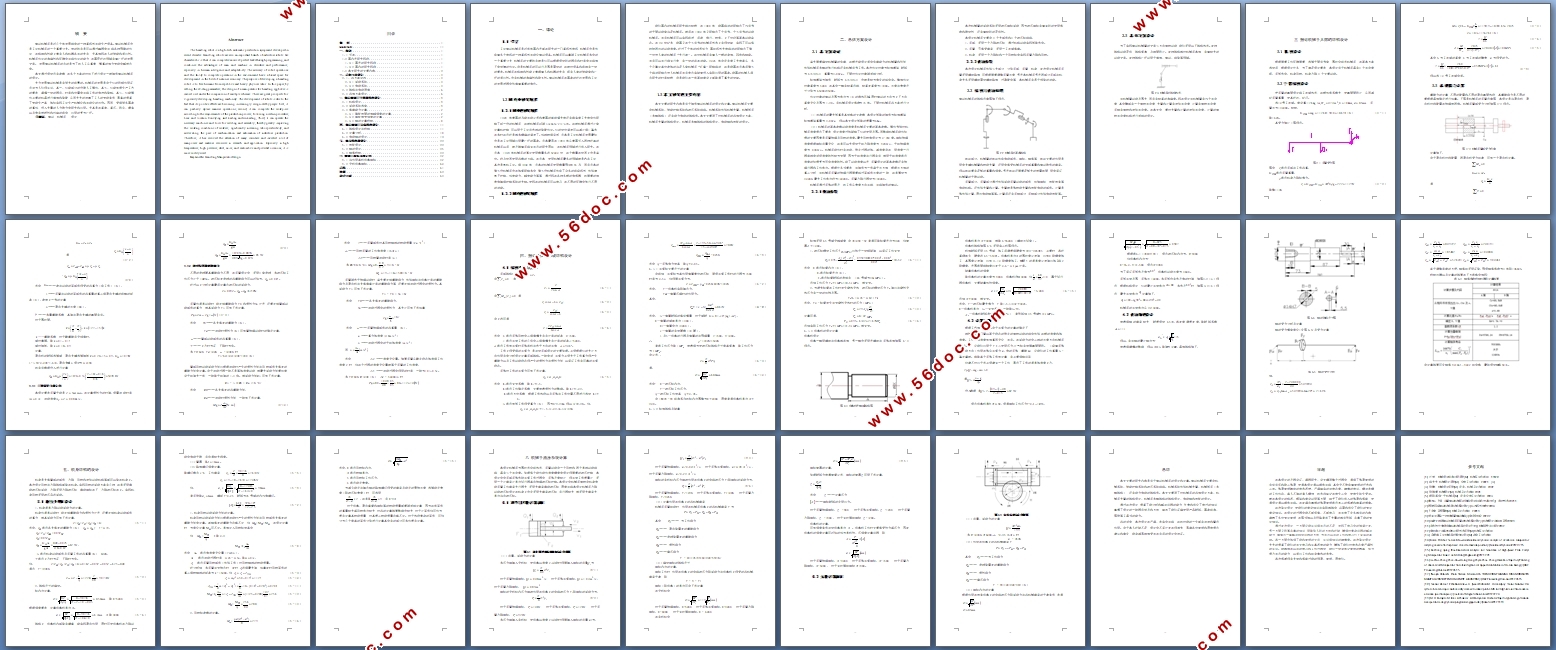

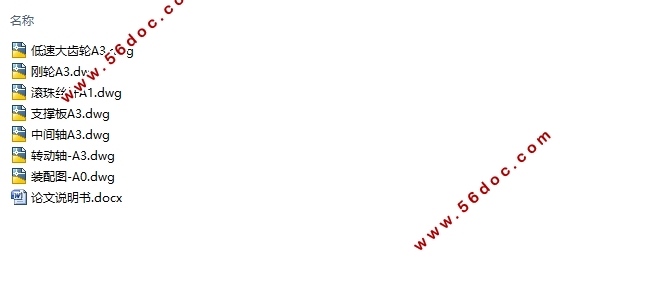

            | 铸件搬运机械手结构及液压控制系统设计(含CAD零件图装配图)(论文说明书9000字,CAD图纸7张)作业对象的搬运范围为半径为1m的扇形区域。同时搬运的方向为上下方向,高度变化范围为1.2m。且机械手设计寿命为15年。下面对机械手总方案进行分析:
 (1)机械手的最大抓重是其规格的主参数,本设计抓取的铸件为缸体裙架,缸体裙架重量为3.88kg,所以本文设计抓取的质量为4Kg。
 (2)机械手的基本参数运动速度是机械手主要的基本参数。操作节拍对机械手速度提出了要求,设计速度过低限制了它的使用范围。而影响机械手动作快慢的主要因素是手臂伸缩及回转的速度。最大回转角设计为0-360度。油缸伸缩速度根据油缸流量变化,这里可以先设定平均升降速度为67mm/s、平均伸缩速度为83mm/s。机械手动作时有启动、停止过程的加、减速度存在,用速度一行程曲线来说明速度特性较为全面,因为平均速度与行程有关,故用平均速度表示速度的快慢更为符合速度特性。除了运动速度以外,手臂设计的基本参数还有伸缩行程和工作半径。根据任务书要求,该铸件为一件扁平长方体,根据长方体的重心分析,该机械手手臂的伸缩行程需要超过零部件长度的一般,这里暂定为300mm,最大工作半径约为1000mm。手臂升降行程定为1200mm。
 机械手通过手指的展开,将工件从宽度方向夹起,完成铸件的搬运。



   目录
 摘  要    I
 Abstract    II
 一、绪论    1
 1.1 引言    1
 1.2国内外研究现状    1
 1.2.1 国外的研究现状    1
 1.2.2 国内的研究现状    1
 1.3本文研究的主要内容    2
 二、总体方案设计    3
 2.1、总方案论述    3
 2.2.1 驱动系统    3
 2.2.2 传动系统    3
 2.2 结构与传动原理    4
 2.3 总体方案设计    4
 三 搬运机械手大臂的结构设计    6
 3.1 机构设计    6
 3.2 驱动系统选型    6
 3.3 承载能力计算    7
 3.3.1 柔轮齿面的接触强度的计算    7
 3.3.2 柔轮疲劳强度的计算    7
 3.3.3 轴的计算校核    8
 四、搬运机械手末端结构设计    11
 4.1 结构设计与校核    11
 4.2 计算分析    18
 4.3 传动轴的设计    19
 五、机身结构的设计    22
 5.1 齿轮设计    22
 5.2 轴的设计    25
 5.3 轴承校核    32
 六 机械手液压系统计算    37
 6.1 双作用单杆活塞油缸    37
 6.2 无杆活塞油缸    40
 总结    41
 致谢    42
 参考文献    43

 |
