7500t/h装船机总体设计及臂架皮带机机构设计(含CAD图)

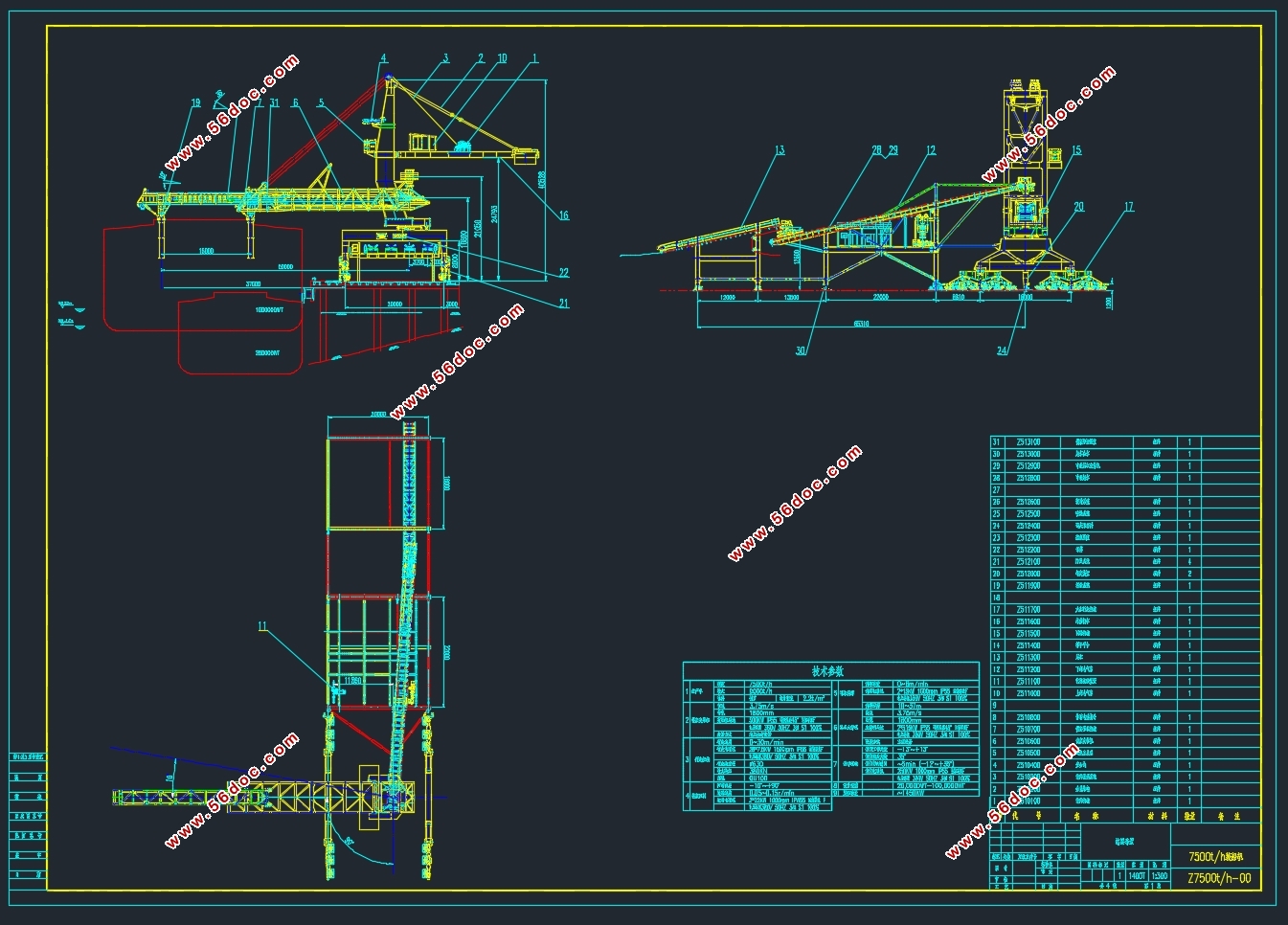

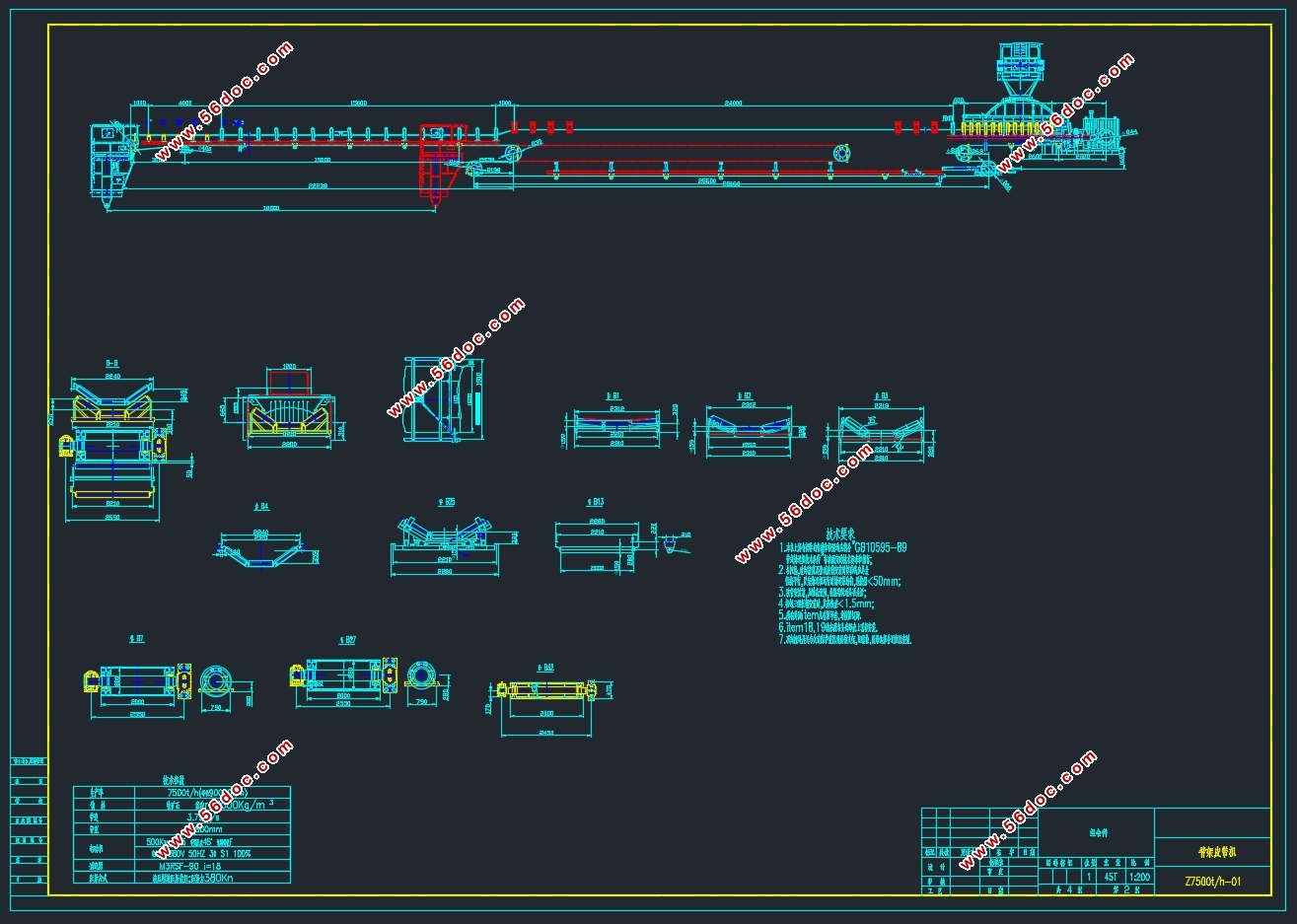

7500t/h装船机总体设计及臂架皮带机机构设计(含CAD图)(任务书,开题报告,外文翻译,论文说明书17000字,CAD图4张)
设计任务以及要求
本次毕业设计的任务是根据给定的设计参数实现对装船机的总体设计以及对工作机构臂架皮带机的设计计算，主要设计内容任务如下所示：
（1） 确定7500t/h装船机总体设计方案，其主要内容包括：臂架铰点位置的确定，整机高度的确定，各种工作下所受载荷的确定，轮压稳定性以及抗倾覆稳定性的校核计算等；
（2） 完成臂架皮带机机构的方案设计、选型计算及主要零部件的强度校核，其主要内容包括：皮带的选用校核，驱动装置的选择，滚筒的选择以及校核计算，头部漏斗的设计，犁式卸料器的设计，张紧装置的以及联轴器、制动器的选用等。
 
装船机设计参数
（1）额定生产率：7500t/h
（2）最大生产率：9000t/h
（3）物料：铁矿；设计密度：2.2t/m³
（4）臂架皮带机带速：3.75m/s
（5）臂架皮带机带宽：1800mm
（6）行走速度：0~30m/min
（7）行走轮直径：φ630
（8）最大轮压：380KN
（9）钢轨：QU100
（10）臂架回转角度：-10°~+90°
（11）臂架旋转速度：0.05~0.15r/min
（12）臂架伸缩速度：0~6m/min
（13）伸缩距离：19~37m
（14）尾车皮带机带速：3.75m/s
（15）尾车皮带机带宽：1800mm
（16）俯仰工作角度：-13°~+13°
（17）俯仰最大角度：35°
（18）俯仰仰起时间：~5min（-13°~+35°）
（19）设计船型：20,000DWT~100,000DWT
（20）装船容量：~4500KW
（21）设计低水位：-1.47m
（22）设计高水位：2.12m
（23）轨距：20m
（24）靠海侧轨道距海岸距离：8m


目录
第1章  绪论    1
1.1选题目的及意义    1
1.1.1装船机简述    1
1.1.2装船机国内外发展现状    1
1.1.3装船机的发展趋势    2
1.1.4选题意义    3
1.2设计任务以及要求    3
第2章  装船机总体设计计算    4
2.1装船机设计参数    4
2.2总体结构以及机构的选型    4
2.3装船机的总体设计计算    5
2.3.1臂架和门架高度的确定    5
2.3.2回转机构位置确定    7
2.3.3臂架长度及伸缩量的确定    7
2.3.4溜筒长度的确定    7
2.4.装船机载荷计算    7
2.4.1装船机各部分自重、重心位置及重力矩计算    7
2.5.2装船机的工作载荷    10
2.5.3装船机各部分迎风面积、风力以及风力矩的计算    10
2.5.5偏斜运行时的水平侧向载荷    15
2.6装船机整体轮压稳定性以及抗倾覆稳定性计算    16
2.6.1轮压稳定性计算    18
2.6.2抗倾覆稳定性的计算    20

第3章  臂架皮带机设计计算    23
3.1技术参数及工作条件    23
3.2.2输送带的选择    24
3.2.3托辊的选用计算    25
3.2.4圆周驱动力以及所需的传动功率计算    28
3.2.5传动功率的计算    31
3.2.6输送带张力计算    33
3.2.7输送带下垂度的限制    35
3.2.8输送机张紧装置的选择    36
3.2.9滚筒的设计计算    37
3.2.10清扫器的选用    42
3.2.11卸料装置以及导料槽    42
3.2.12头部漏斗的选用计算    44
3.2.13电气以及安全保护装置    45
第4章 总结、展望以及经济环保性分析    46
4.1总结    46
4.2展望    46
4.3经济性与环保性分析    46
参考文献    48
