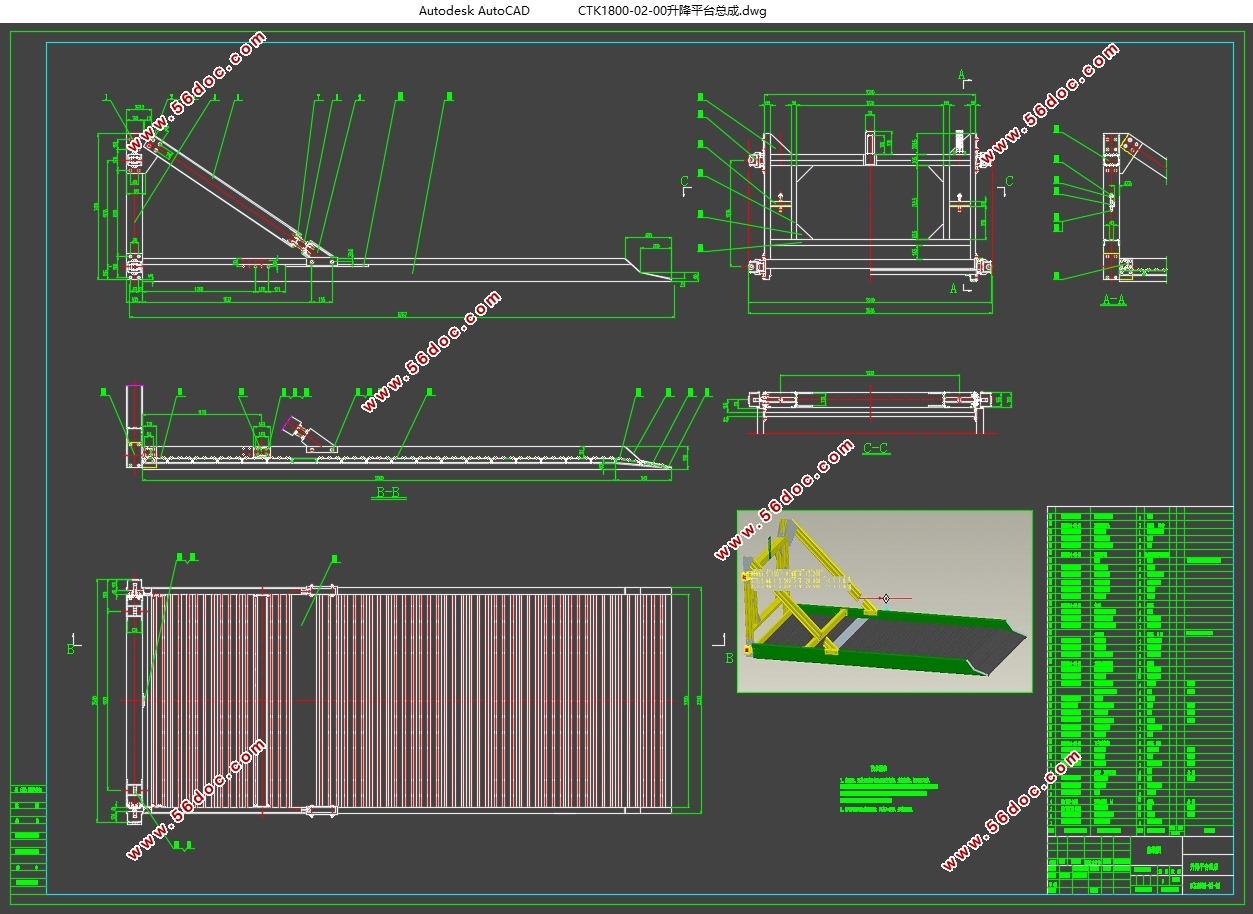

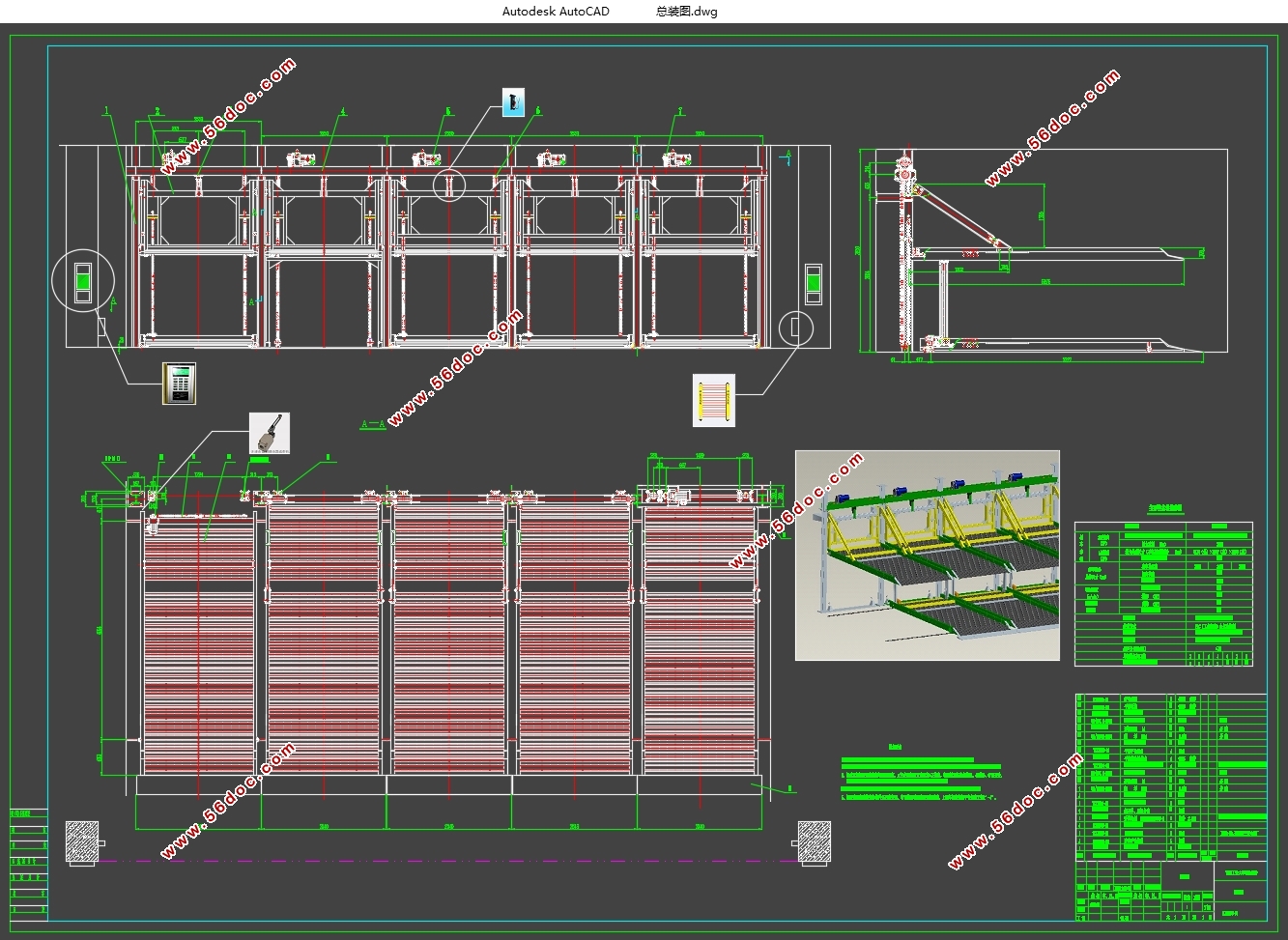

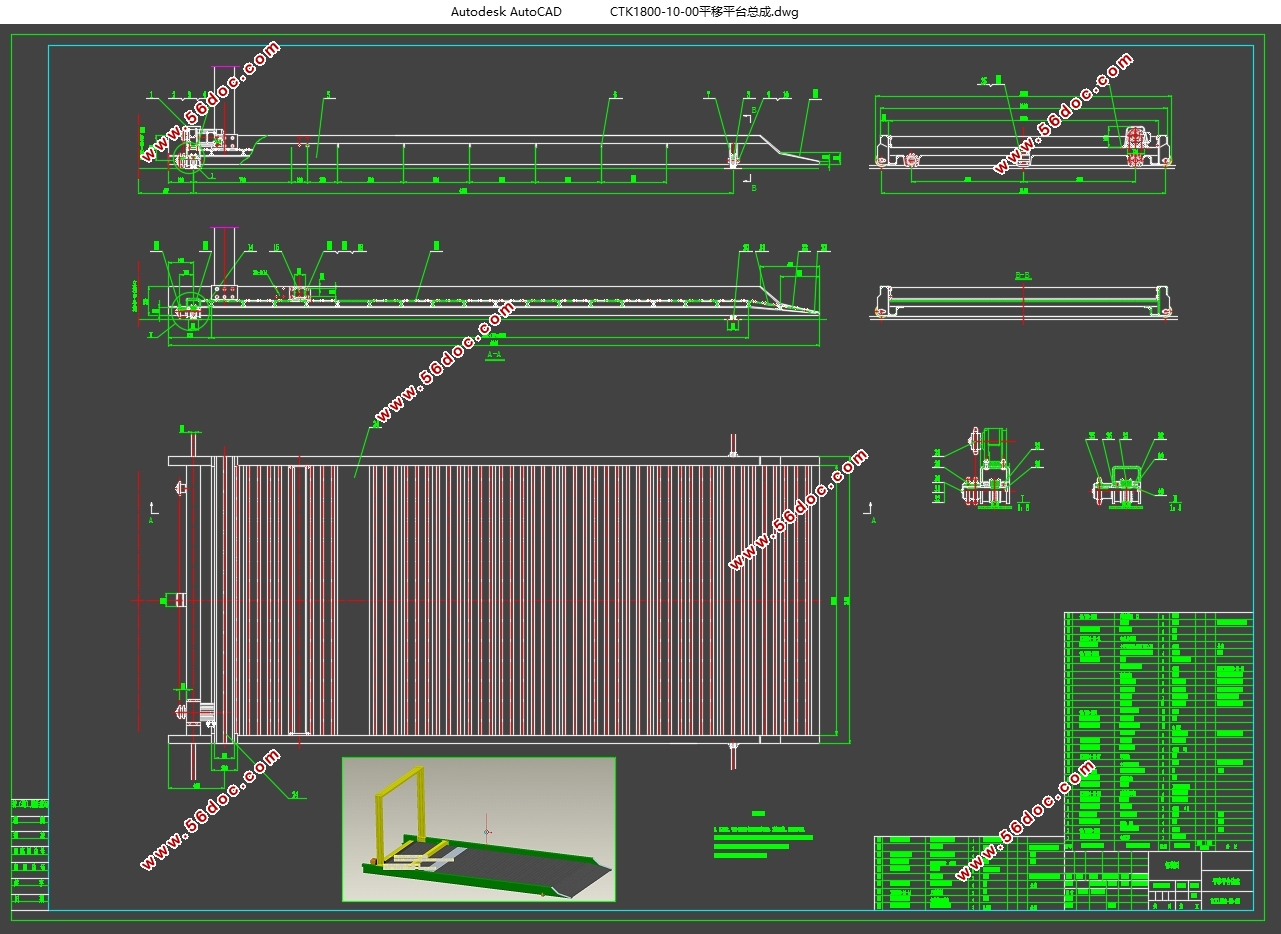

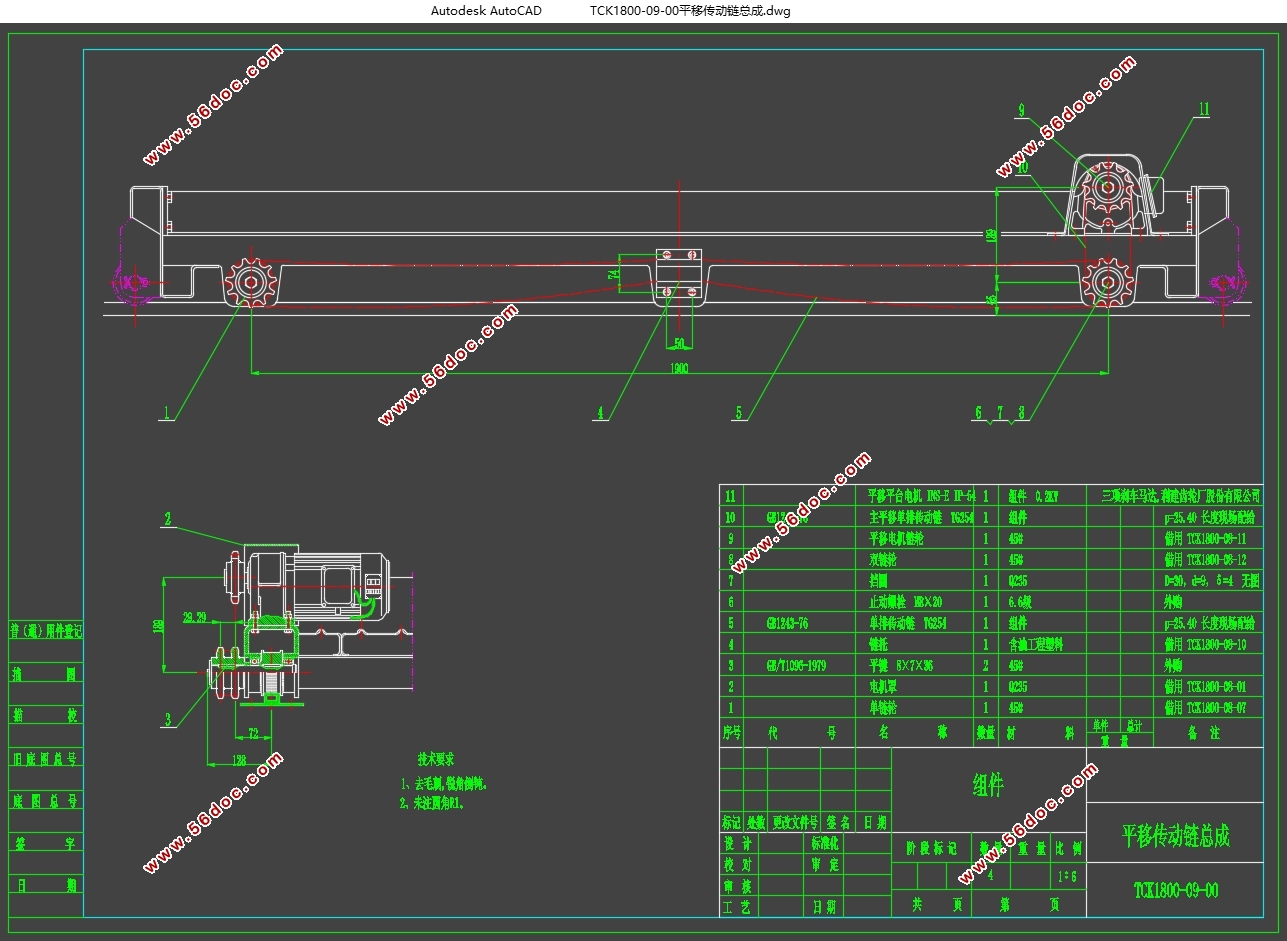

双层立体停车库设计总体设计计算与总装配图绘制(含CAD图)

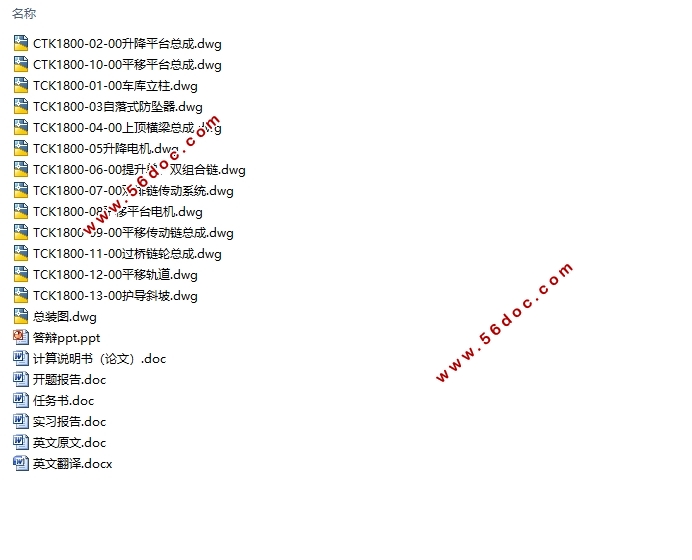

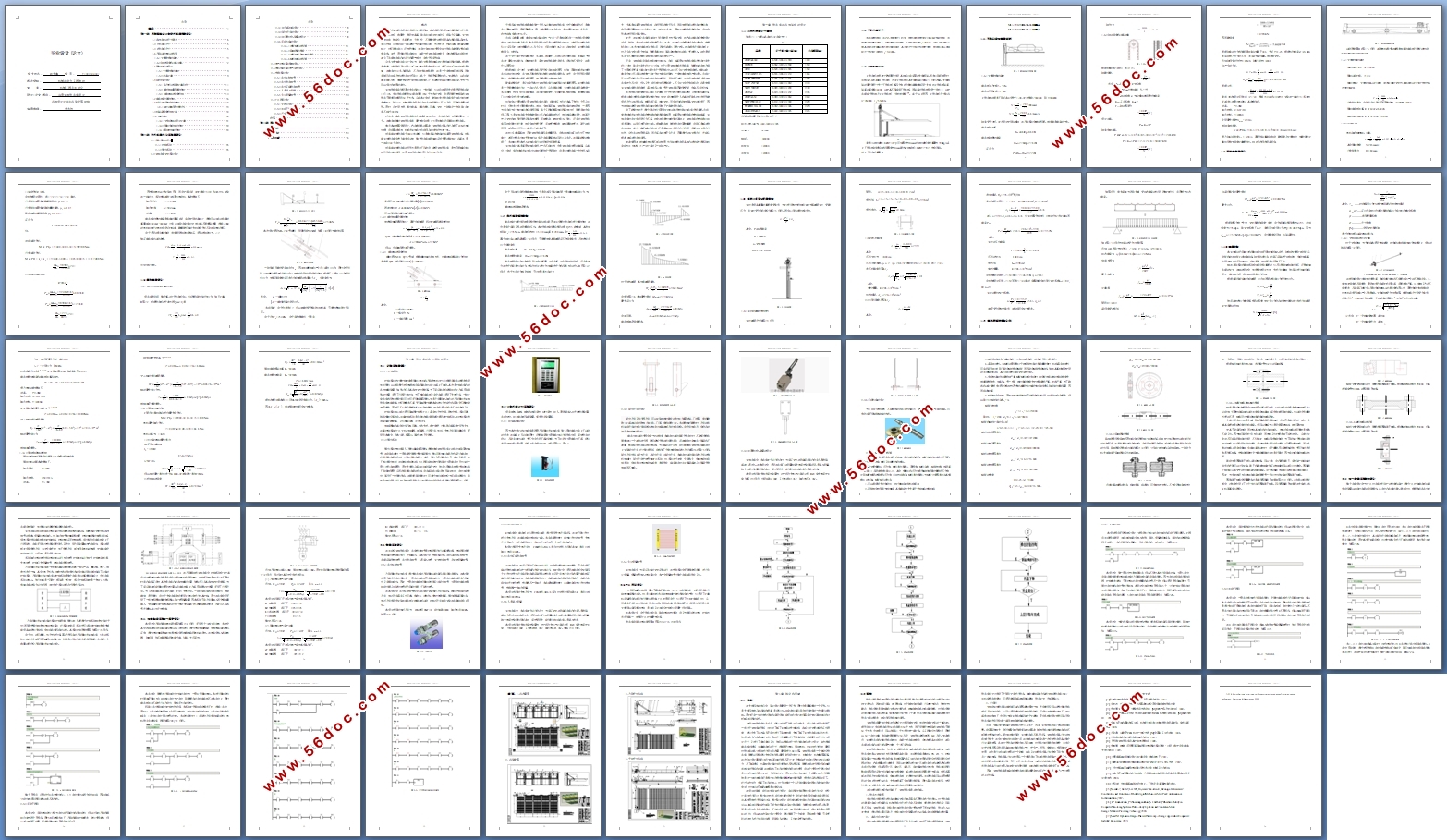

双层立体停车库设计总体设计计算与总装配图绘制(含CAD图)(任务书,开题报告,外文翻译,实习报告,论文说明书17000字,CAD图14张,答辩PPT)

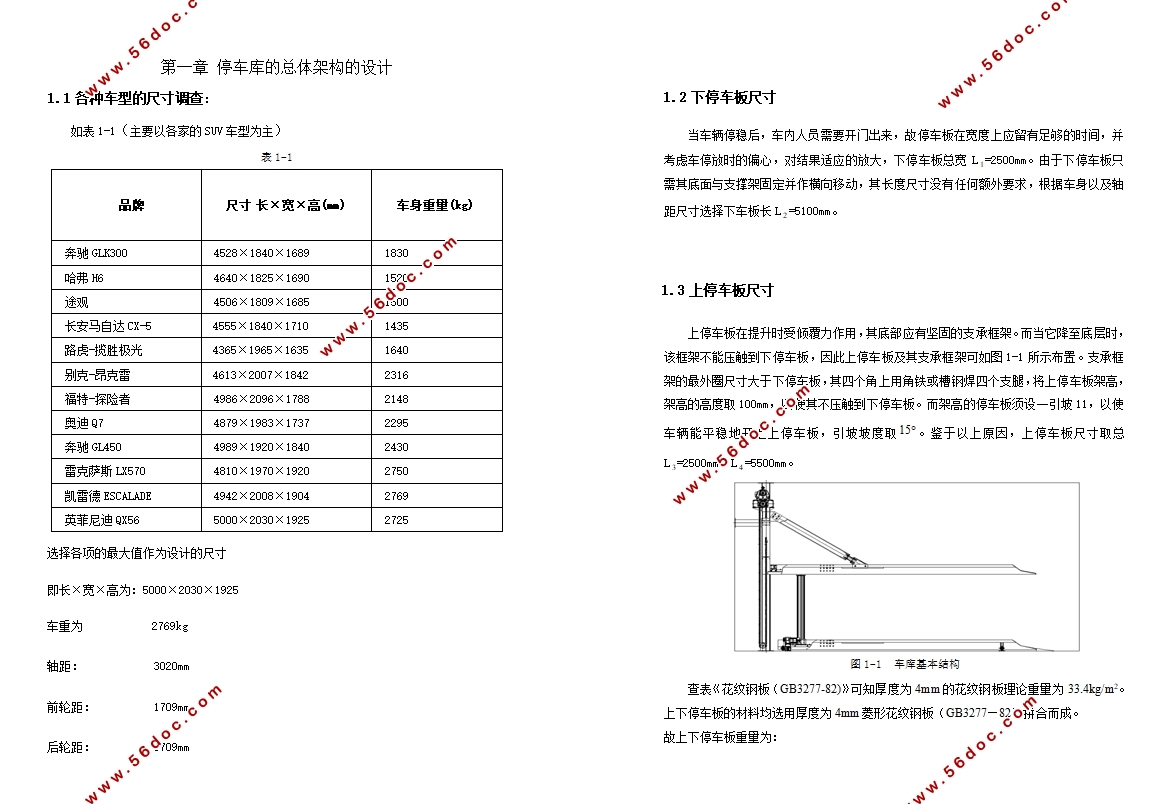

停车库的总体架构的设计
1.1各种车型的尺寸调查：
如表1-1（主要以各家的SUV车型为主）
         品牌  尺寸 长×宽×高(mm)      车身重量(kg)
奔驰GLK300    4528×1840×1689    1830
哈弗H6    4640×1825×1690    1520
途观    4506×1809×1685    1500
长安马自达CX-5    4555×1840×1710    1435
路虎-揽胜极光    4365×1965×1635    1640
别克-昂克雷    4613×2007×1842    2316
福特-探险者    4986×2096×1788    2148
奥迪Q7    4879×1983×1737    2295
奔驰GL450    4989×1920×1840    2430
雷克萨斯LX570
4810×1970×1920    2750
凯雷德ESCALADE     4942×2008×1904    2769
英菲尼迪QX56
5000×2030×1925    2725
选择各项的最大值作为设计的尺寸
即长×宽×高为：5000×2030×1925
车重为          2769kg
轴距：          3020mm
前轮距：        1709mm
后轮距：        1709mm


目录
概述 …………………………………………………………………………………1
第一章 升降横移式立体停车库的结构设计
1.1各种车型的尺寸调查…………………………………………………………4
1.2下停车板尺寸…………………………………………………………………5
1.3上停车板尺寸…………………………………………………………………5
1.4升降运动电机的选择
1.4.1主要参数的确定.………………………………………………………6
1.4.2链的强度和功率计算.…………………………………………………7
1.5横移机构的设计
1.5.1主要参数的确定………………………………………………………9
1.5.2功率计算………………………………………………………………9
1.6斜拉杆的设计
1.6.1 斜拉杆的强度计算及校……………………………………………11
1.6.2 螺杆接触面强度校核………………………………………………13
1.6.3  螺栓轴的强度校核.………………………………………………13
1.7载车板的强度校核.…………………………………………………………14
1.8机架立柱稳定性的校核…………………………………………………… 16
         1.8.1立柱的截面力学特性.………………………………………………16
1.9机架梁强度校核计算.………………………………………………………18
1.10轴的校核……………………………………………………………………20
1.10.1主传动轴的设计计算………………………………………………21
1.10.2横移传动轴的校核…………………………………………………22
1.10.3横移转轴的校核……………………………………………………23
第二章 停车库的各分系统的设计
2.1存取系统的设计
2.1.1控制系统………………………………………………………………25
2.1.2操作系统………………………………………………………………25
2.2立体车库安全系统设计
目录
2.2.1防坠落机构设计………………………………………………………26
2.2.2限位开关的设计………………………………………………………27
2.2.3防异物进入装置的设计………………………………………………28
2.2.4手动绞盘的设计
2.2.4.1涡轮蜗杆的选择……………………………………………29
2.2.4.2联轴器的选择………………………………………………31
2.2.4.3涡轮轴承及端盖的选择……………………………………32
2.2.4.4蜗杆轴承的选择……………………………………………33
2.3电气控制系统整体设计.……………………………………………………33
2.4电机拖动系统电气保护设计.………………………………………………35
2.5检测系统设计
2.5.1车位认址信号…………………………………………………………37
2.5.2车位停车信号…………………………………………………………38
2.5.3车位正确停车信号……………………………………………………38
2.5.4人员误入报警…………………………………………………………38
2.5.5火灾报警信号…………………………………………………………39
2.6 PLC程序设计
2.6.1主程序设计……………………………………………………………43
2.6.2自动子程序……………………………………………………………44
2.6.3手动子程序……………………………………………………………46
附图.………………………………………………………………………………50
第三章 结论和展望
3.1结论……………………………………………………………………………52
3.2展望……………………………………………………………………………53
参考文献……………………………………………………………………………55
