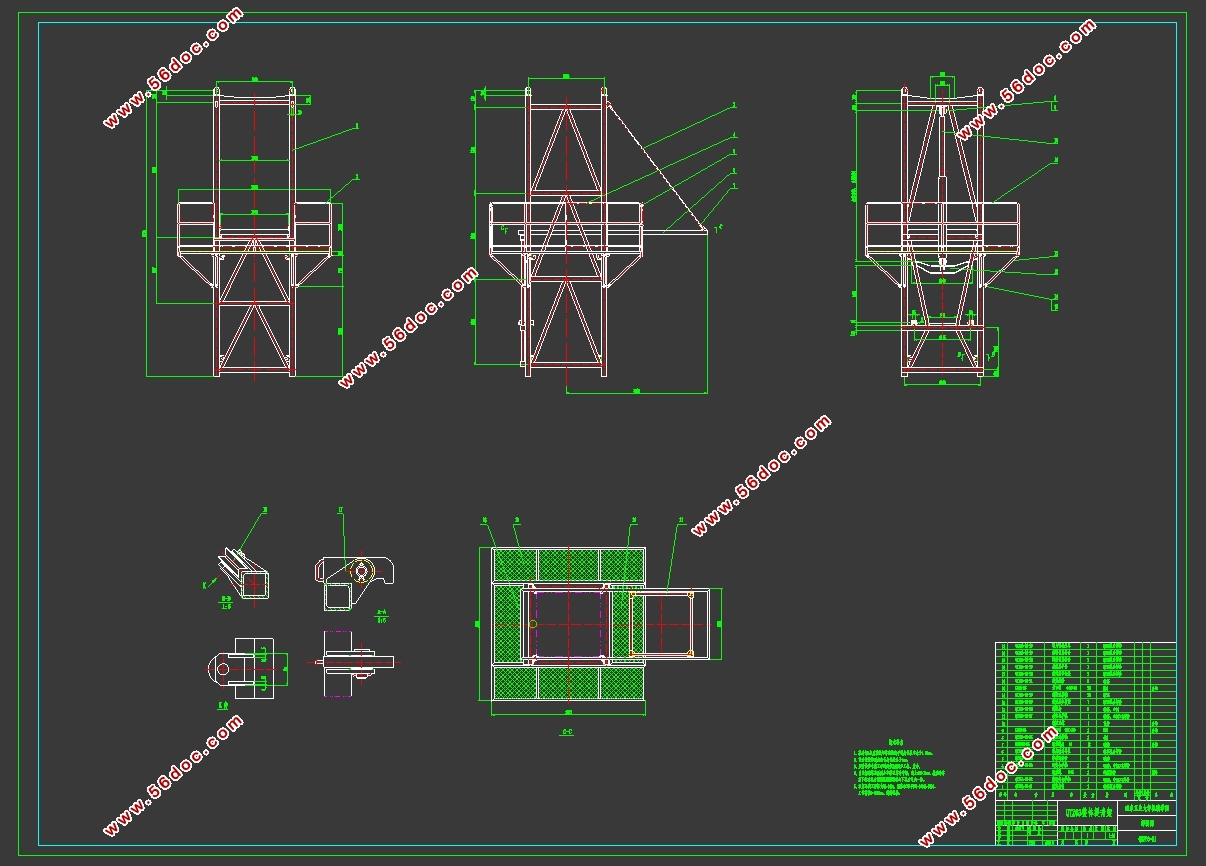

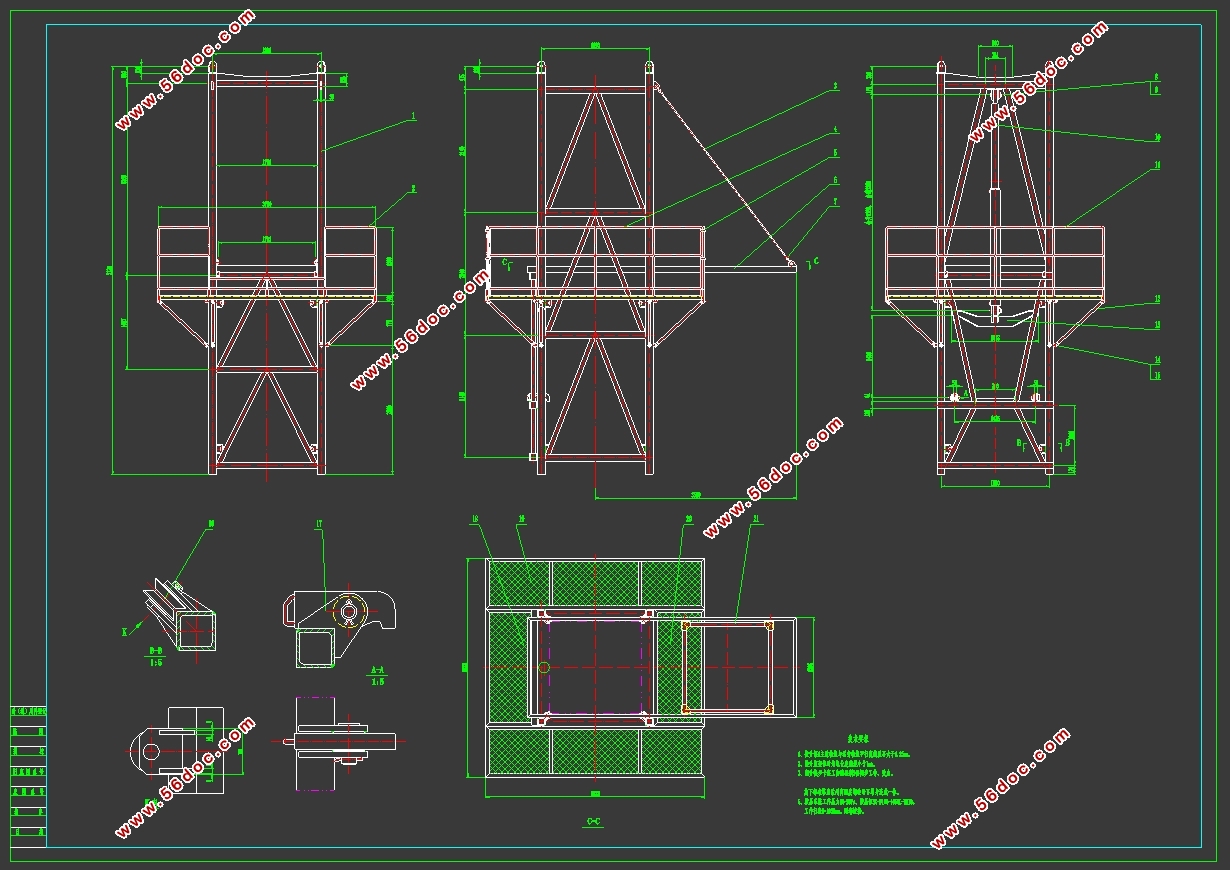

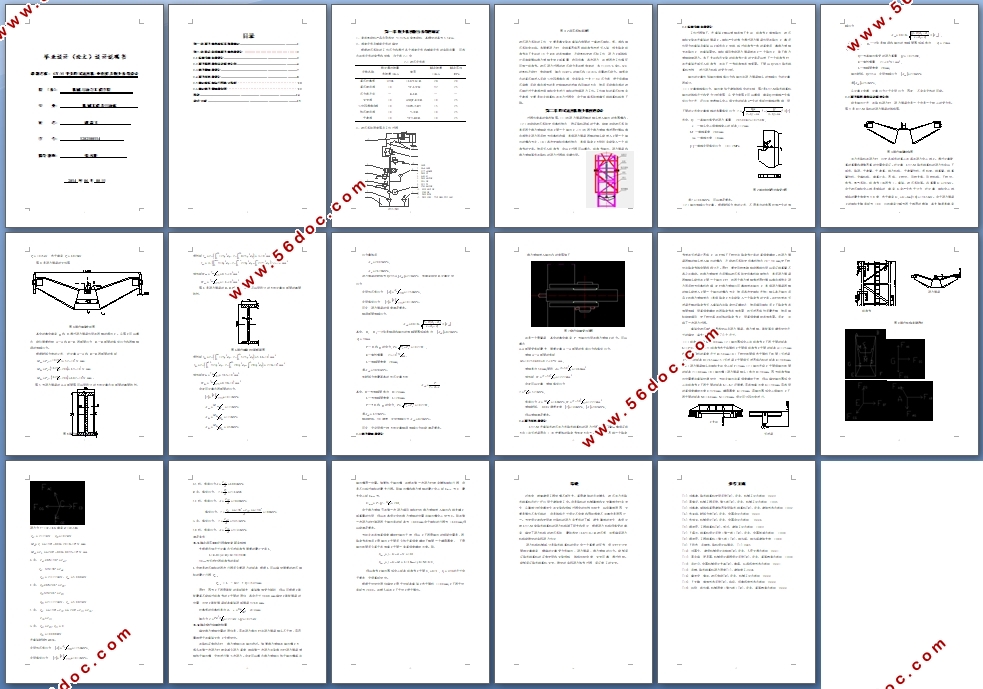

63T-M平头塔式起重机-外套架及顶升系统设计(含CAD图) 来源：56doc.com 资料编号：5D29762 资料等级：★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D29762 资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 密 保 惠 帮助 我要下载该资源 资料介绍 63T-M平头塔式起重机-外套架及顶升系统设计(含CAD图)(审题表,任务书,开题报告,中期检查报告,实习报告,外文翻译,说明书4000字,CAD图64张) 顶升机构液压系统的确定 1、查阅电动机产品目录选定Y132S-4型电动机，其额定功率为5.5 kw。 2、阀类元件及辅助元件的确定 根据液压系统的工作压力和通过各个阀类元件和辅助元件的实际流量，可选出这些元件的型号和规格，列于表2-1中 2-1液压元件表 元件名称 估计通过的最大流速l/min 型号 额定流速l/min 额定压力 MPa 高压柱塞泵 9.306 16GY14-1B 24 20 高压溢流阀 10 YF-L32H 32 25 压力表开关 — K-6B — — 安全阀 10 AXQF-E10B 10 25 三位四通换向阀 10 34DY-15BY 15 25 低压溢流阀 10 Y-10B 10 25 平衡阀 10 YF3-E10B 10 25 目录 第一章 顶升机构液压系统的确定--------------------------------------------------------1 第二章 塔式起重机顶升机构的设计 ------------------------------------ -------2 2.1标准节踏步的设计-----------------------------------------------------------------------2 2.2顶升横梁的载荷及强度计算-----------------------------------------------------------4 2.3爬升销轴的设计--------------------------------------------------------------------------7 2.4顶升套架的设计--------------------------------------------------------------------------8 2.5确定液压油缸行程和安装距---------------------------------------10 2.6确定爬升销轴的位置---------------------------------------------12 结论---------------------------------------------------------------------------------------------14 参考文献 --------------------------------------------------------------------------------------15
