转筒干燥器的总体与结构设计

摘要：在化学生产中，有些原料、半成品或成品含有或多或少的水分或其他溶剂。为了满足使用的要求，常采用干燥的方法将这些水分或溶剂除去，而干燥的方法和设备是多种多样的。
回转干燥器是一种常见的干燥设备。它适合于颗粒状、湿物料的干燥，如纯碱、硝铵、和各种盐类等。回转干燥器能使物料在滚桶内翻动、抛撒、与热空气或烟道气充分接触，干燥速度快，生产力较高，因此广泛应用于化工、食品等工业生产中。

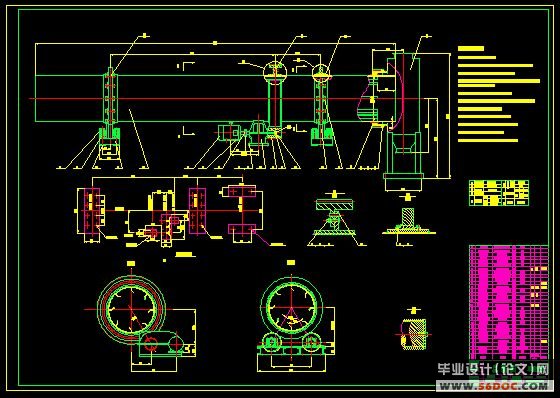

设计的主体部件是1000×8000mm规格的转筒部分,筒的转动依靠齿轮带动,筒的重量主要由两个托轮支撑,而托轮则由两个轴承支撑,抄板翻动物料。
该设备生产能力大、结构简单，但是效率较低。

关键词：回转   托轮   齿轮   轴承   抄板

ROTARY DRYER WITH THE STRUCTURAL DESIGN OF THE OVERALL

Abstract: In the processing of the chemistry industry, some materials、semi-finished produces or finished produces, contain more or less imprecision or other solvents．In order to satisfy the use requests, we need rid them by drying technical. And the methods of drying and equipments are varied．
The drying machine of turning around、cylinder is an old、usual equipment .It is fit to dry the wet materials ,such as sulphur 、all kinds of salts etc .It can make the materials turning over、throwing or scattering , and contact with the hot air amply .It’s drying speed is faster, and the manufacture ability is also very good .So it applies to the processing of the chemistry 、foodstuff etc widely.
The assignment of the design is the turning around section of serial 1000×8000mm .The turning of tubeshaped object depends on the gears .The weight is sustained with two supporting wheels .The supporting wheels is sustained with two bearing .The funtion of lifting of board is to turn over the matters.
The manufacture ability of this equipment is larger ,and the structure is simple ,but the efficiency is very lower.

Keywords: turning around ,supporting wheels ,the gears ,bearing ,lifting board .

转筒干燥器的主要组成及作用
转筒干燥器主要有以下主要部分组成。筒体是一主要部分，其外廓尺寸决定于反应或操作所需要的空间。筒内是空的或装有抄板，也有装着链子的，以达到增加传热和粉碎物料的目的。
筒上装有滚圈，筒体及筒中所装物料的重量，通过滚圈而传给支座的托轮，支座装有防止筒体作轴向窜动的装置。靠近托轮一挡轮座的筒体上，装有齿圈，以带动筒体回转。装在减速箱轴上的齿轮与此齿圈相连，减速箱和电动机构成一传动机构。
在转筒的物料端，装有一个小室，为卸出物料及传入或引入引出气体而用。筒的出料端用密封装置（迷宫或端面式的密封）加以密封。

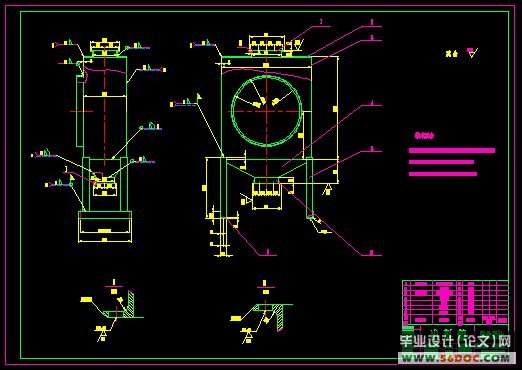

在筒的一端设有卸料装置，用以加卸出被处理的固体物料。
被处理的物料与气流在转筒内即可以并流，也可以逆流。如果由于过程或反应的进行必须加热，则此热量可由气体直接供给；也可由筒壁传入；可由于筒内被处理物料所放出的反应热；也可由在筒内直接烧燃料供给。气体加热的方法及其最高温度决定于被处理固体物料的性质及是否允许被弄脏等多种因素。
从制造方便、机械强度大及材料消耗少等方面考虑，转筒通常做成圆形截面。但是小的转筒，也有做成六边形或多边形的，甚至有的将两端做成锥形的。
圆筒的外廓尺寸决定于所需的生产能力、物料在筒内所停留的时间以及通过圆筒的气体的最大允许速度。

原始资料(数据)
①．转筒干燥机的设计规格φ1000×8000mm；
②．转筒干燥机的其它主要技术参数：倾斜度3-5%；转速3-8r/min;进气温≤700℃；功率7.5kw；生产能力0.8-2.5t/h；重量4t。
