组合机床的总体设计

摘  要
通过设计YZ485机体钻、扩滤清器面孔组合机床的方法，来全面了解组合机床的概念、特点、分类及其组成，阐述组合机床的加工工艺范围及其发展方向，掌握组合机床设计的一般流程和内容。根据加工零件及其加工要求，确定组合机床的总体设计，选择合理的刀具及切削用量，并对组合机床主轴箱中的主轴刚度及齿轮强度进行验算，从而达到熟悉组合机床的结构原理，掌握组合机床的设计方法，指导并提高我们的设计水平。
关键字：组合机床，加工示意图，工序图，主轴箱，主轴

Abstract
By the design of combined machine which is used to drill and ream holes in filter surface of YZ485 Block, we can know about the concept, characteristic and classification of combined machine This article expounds the machining range and the development design process and contents According to the detail and its machining request, the whole design of combined machine, choose reasonable cutting tools and cutting conditions and calculate the strength of main axle and gears Through these work, we can know about construction of combined machine and mast how to design combined machine So enhance our design level
Key words : combined machine  machining  illustration  process drawing  main axle box   main axle

组合机床是根据工件加工需要，以大量通用部件为基础，配以少量专用部件组成的一种高效专用机床，主要用于平面加工和孔加工两类工序，按通用部件类型，组合机床分为大型和小型两大类，用大型通用部件组成的机床称为大型组合机床，用小型通用部件组成的机床称为小型组合机床；按配置型式又分为单工位和多工位机床两大类，单工位机床又有单面、双面、三面和四面几种；多工位机床则有移动工作台式、回转工作台式、中央立柱式和回转鼓轮式等配置型式。

目  录  10000字
中文摘要…1
英文摘要… 3
第一章 绪论… 5
1 1 概念……5
1 2 特点……5

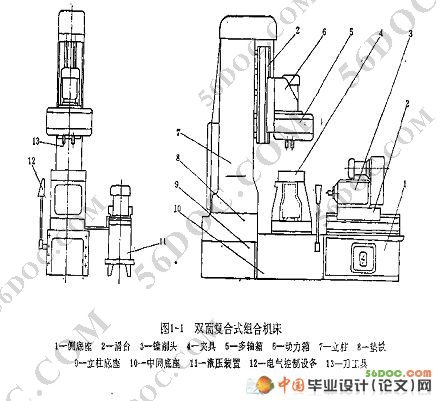

1 3 组成……6
第二章  组合机床总体设计8
      21 总布置方案确定………8

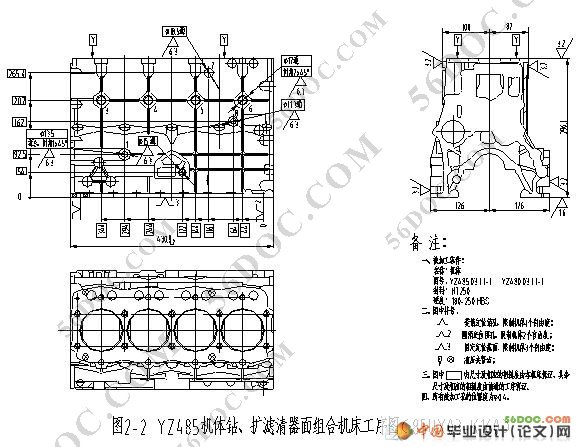

22 被加工零件工序图……8
         22  1被加工零件工序图的作用……8
22  2被加工零件工序图包括的内容……8
23加工示意图……9
23．1加工示意图作用……9
23  2刀具的选择……9
23  3确定主轴的直径……12
23  4主轴箱的确定…16
23  5主轴箱的润滑、手柄轴的设置…20
24 组合机床生产率计算卡……20
25 组合机床通用部件的选用……21
25 1动力滑台的选择……21
252中间底座的选择……21
253侧底座的选择………23
      26 刀具耐用度计算……24
设计总结……………………34
致   谢………………………35
参考文献…………………36

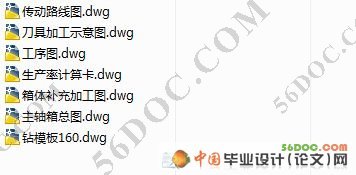

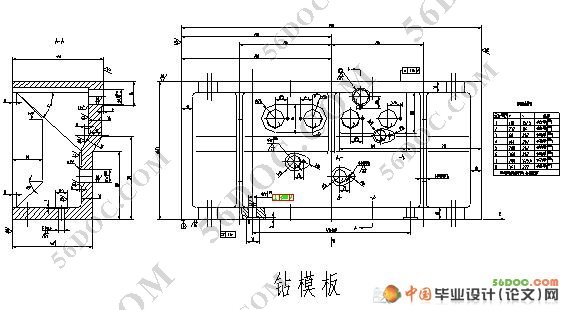

附录    设计图纸………37
