挖掘机工作装置液压系统的设计

来源:56doc.com  资料编号:5D4479 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D4479
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

摘要:  液压技术是现代挖掘机的技术基础,其性能的优劣决定着挖掘机工作性能的高低,目前液压传动的许多先进技术都体现在挖掘机上。本文在介绍挖掘机及其液压传动技术的发展历史前提下,首先论述了挖掘机液压系统的基本回路,其次设计了挖掘机液压系统,包括工作原理分析,系统工作循环和工作回路进行分析,主要液压元件在系统中的作用,液压缸的结构设计和尺寸计算、强度校核、泵的流量计算,阀及其他液压元件的选择;结合挖掘机的基本动作,设计电气控制电路。
关键词:挖掘机液压系统; 液压缸; 挖掘机电气系统

The Design of Excavator Test Platform
Abstract:   Hydraulic technology is the technical foundation of modern excavators, the merits of the function determines the level of excavators working, currently many advanced technology of hydraulic drive were reflected in the excavator. This paper introduces the technology of hydraulic excavators and its history, and under this premise, its discussed the basic circuit of hydraulic excavators. Followed by the design of the excavator hydraulic system, including the operating principle ,system duty cycle and working circuit analysis of the main hydraulic components in the system's role in the structural design of hydraulic cylinder and the size calculation, strength check, pump volume, valves and other hydraulic components of the selection; combination of the basic movements excavator, the design of electrical control circuit.
Key words: Excavator hydraulic system; hydraulic cylinder; excavator working cycle electrical system

挖掘机液压系统的基本组成及其基本要求
按照挖掘机工作装置和各个机构的传动要求,把各种液压元件用管路有机地连接起来就组成一个挖掘机液压系统。它是以油液为工作介质、利用液压泵将发元件将液压能转变为机械能,进而实现挖掘机的各种动作。挖掘机的工作装置主要由动臂、斗杆、铲斗及相应的液压缸组成,它包括动臂、斗杆、铲斗三个液压回路。挖掘机的动作复杂,主要机构经常启动、制动、换向,负载变化大,冲击和振动频繁,而且野外作业,温度和地理位置变化大,因此挖掘机的液压系统应满足如下要求
(1)要保证挖掘机动臂、斗杆和铲斗可以各自单独动作,也可以相互配合实现复合动作。
(2)工作装置的动作和转台的回转既能单独进行,又能复合动作,以提高挖掘机的生产率。
(3)履带式挖掘机的左、右履带分别驱动,使挖掘机行走方便、转向灵活,并且可就地转向,以提高挖掘机的灵活性。
(4)保证挖掘机的一切动作可逆,且无级变速。
(5)保证挖掘机工作安全可靠,且各执行元件(液压缸、液压马达等)有良好的过载保护;回转机构和行走装置有可靠的制动和限速;防止动臂因自重而快速下降和整机超速溜坡。
为此,液压系统应做到:
(1)有高的传动效率,以充分发挥发动机的动力性和燃料使用经济性。
(2)液压系统和液压元件在变化大的负载、急剧的振动作用下,具有足够的可靠性。
(3)设置轻便耐振的冷却器,减少系统总发热量,使主机持续工作时的液压油温不超过 80℃,或温升不超过 45℃。
(4)由于挖掘机作业现场尘土多,液压油容易被污染,因此液压系统的密封性能要好,液压元件对油液污染的敏感性要低,整个液压系统要设置滤油器和防尘装置。
(5)采用液压或电液伺服操纵装置,以便挖掘机设置自动控制系统,进而提高挖掘机技术性能和减轻驾驶员的劳动强度。
因为此课题只是挖掘机的实验平台的设计,所以只要求对挖掘机的工作装置进行分析设计。

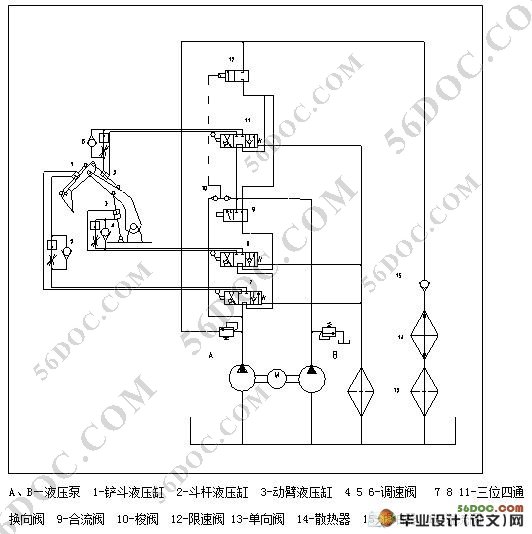

挖掘机工作装置液压系统的设计

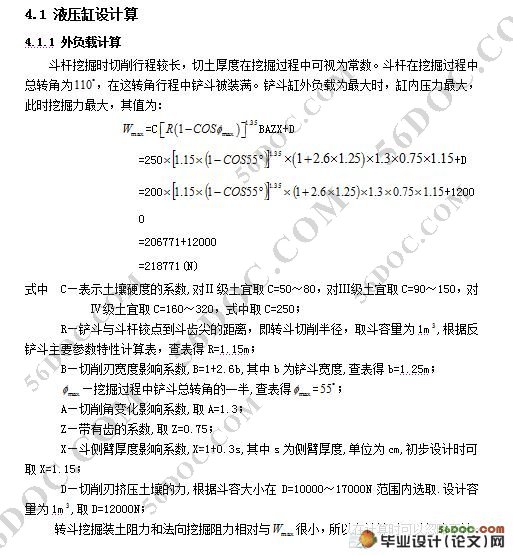

挖掘机工作装置液压系统的设计
挖掘机工作装置液压系统的设计
