大米分级下料装置及其整体结构设计

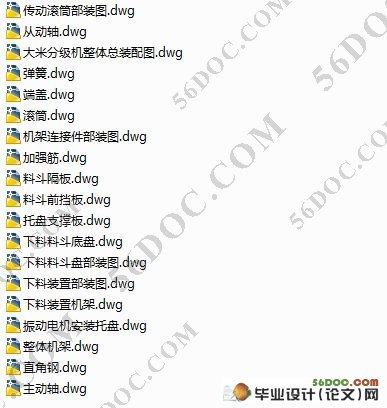

大米分级下料装置及其整体结构设计(论文说明书11300字+cad图纸+ppt幻灯片)
摘    要
本设计的设备是基于机器视觉技术的品质检测系统的大米分级装置，分别对下料装置和整体结构进行了改进设计。下料装置从整个设备中独立出来，并改进设计成了具有一定的可调性，针对于多种物料的送料料斗，使物料能一粒一粒依次地落至输送带上。整台设备的动力是由220V、420W交流低速电动机所驱动，且是利用计算机视觉检测系统，模拟人的视觉功能，检测大米的图像信息，然后进行分析和处理，并通过计算机程序对PLC发出指令，操纵气阀的启闭，最终把大米分离成六个等级，从不同的出料口中输出。
关键词：大米分级    品质检测    下料装置    整体结构设计    机器视觉技术

Classification Of Rice Under The Device And Its Overall Structural Design
Abstract: The design of the equipment is based on the quality of machine vision technology detection system of rice classification devices, respectively, cutting devices and improved the overall design layout. Device under the devices from the whole independent and to improve the design has become a certain adjustable for a variety of materials in the feed hopper, so that materials can be an order to drop to a conveyor belt on. Driving force for the entire piece of equipment is 220V, 420W AC low-speed motor-driven and detected by use of computer vision systems, simulation of human visual function, detection of image information of rice, and then the analysis and processing, and through a computer program to give directions to the PLC , the gate control valve, and ultimately into the merits of the grade separation of rice from different feed the mouth of the output.
Key words:  rice classification    quality determination    cutting device     the overall structure design     machine vision technology

总体设计

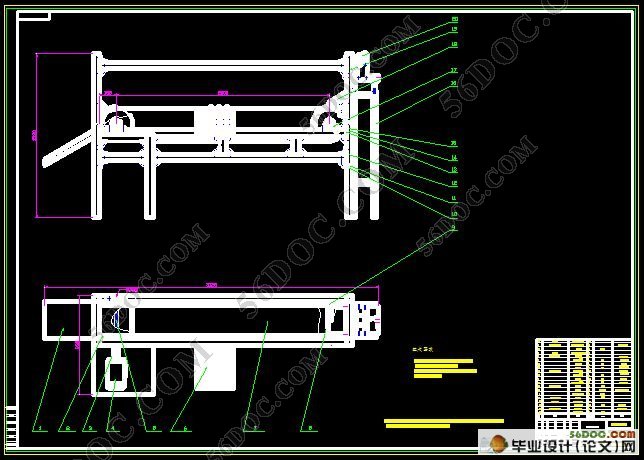

这次所设计的设备总长约3000mm,总高1530mm,总宽930mm.总体看来，该设备具有快速、准确、高效、可操作性强等特点。

工作原理
工作时把大米装入料斗中，开动电动机，使滚筒及输送带在电动机的驱动下运转，从而把大米输送到图像视觉检测装置系统中，通过计算机对所检测到的大米图像处理，并向可编程控制器发出指令，操纵气阀的及时开启与闭合。当检测到不同等级大米时，就开启相关气阀通气，依靠气流对大米的冲击力，将该粒大米从相关出料口中出料；然而大部分大米通过时，则关闭气阀，让大米随输送带运输至一等品出料口中出料，从而将大米分级。其原理示意图如2-1-1所示：

设备的组成
(1) 输送带——在该设备中起到拽引和连续不断输送大米的作用,其材料采用乙丙黑色橡胶材料。
(2) 驱动装置——是该设备中动力输送部分，由安装在支架上的调速电动机和连轴器组成。
(3) 传动滚筒——是该设备中动力传递的主要部件，输送带借其与滚筒之间的摩擦力而运行。
(5) 装料斗——用来装载大米，使大米能连续不断地掉落在橡胶输送带上，同时该装置上还具有调节机构，能够控制大米往橡胶输送带上掉落的流量，且可以针对比大米体积稍大的其他物料的输送。
(6) 大米图像信息检测装置——这是该设备的技术核心，大米在该装置中被检测，其所采集到的生物图像信息在计算机中被处理分析。
(7) 大米等级分离装置——此设备中设计了两个大米输出端口，在计算机的控制操纵下最终把大米分成六个等级（通过计算机对所采集到的大米图像信息进行处理并发出控制信号，控制气阀的及时开启与闭合，从而把大米分成了六个等级级别）。

目        录
1  绪    论    1
1.1 前言    1
1.2    大米概况及其质量等级标准[1]    1
1.3  基于MVT的大米品质检测的发展概况及研究现状[2]    3
1.3.1  国外对大米检测的研究    4
1.3.2　国内大米检测研究现状    4
1.3.3  稻米检测装置的研究简况    5
1.3.4 　存在的问题    5
2    总体设计    7
2.1    工作原理    7
2.2    设备的组成    7

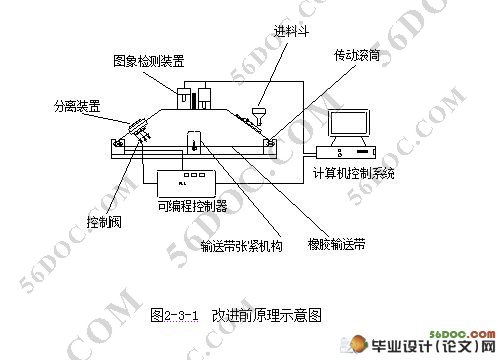

2.3  改进前的工作原理图    8

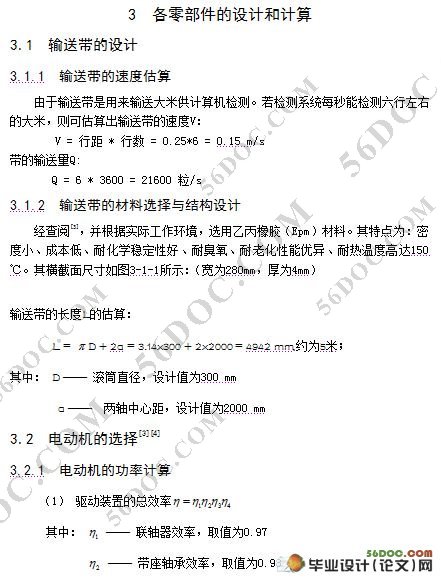

3  各零部件的设计和计算    9
3.1  输送带的设计    9
3.1.1  输送带的速度估算    9
3.1.2  输送带的材料选择与结构设计    9
3.2  电动机的选择[3][4]    9
3.2.1  电动机的功率计算    9
3.2.2    电动机转速n的确定    10
3.2.3  电动机的类型结构及型号的选择    10
3.3  联轴器的选择[6]    11
3.4    轴的设计及校核[3]    12
3.4.1    主动轴轴端直径的确定    12
3.4.2    轴的结构设计    12
3.4.3    轴的校核（按许用弯曲应力校核）    12
3.5  键的选择    15
3.6  轴承及轴承座的选择    15

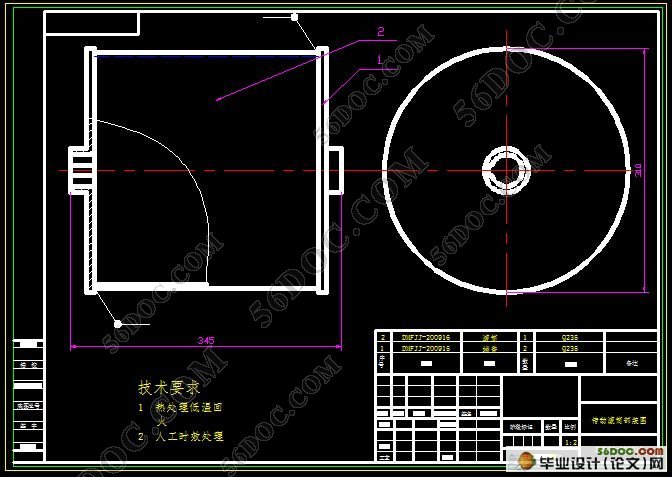

3.7    传动滚筒的设计    16
3.8    总体支架及外观设计    16
4    下料装置的设计    19
4.1    振动电机的选择    19
4.2    弹簧的设计及计算[4]    20
4.2.1    弹簧的端部结构选择    20
4.2.2    弹簧的设计计算    20
4.3    料斗的设计    23
4.4    下料装置的总体设计    24
5    整体外观设计    25
6 总   结    26
6.1 全文总结    26
6.2    创新点    26
参考文献    27
致    谢    28
