小型便携式皮带输送机的设计(含零件图和装配图)

来源:56doc.com  资料编号:5D4779 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D4779
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

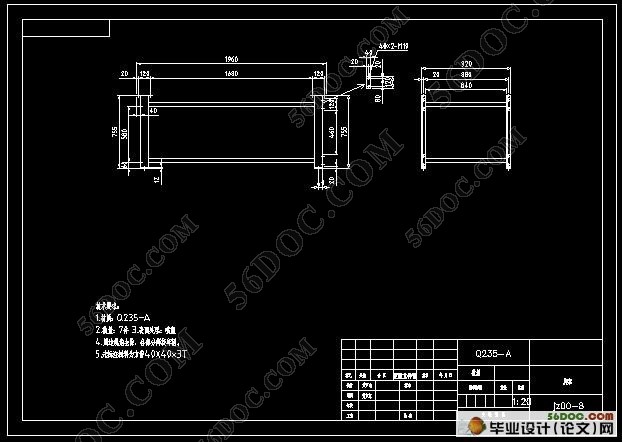

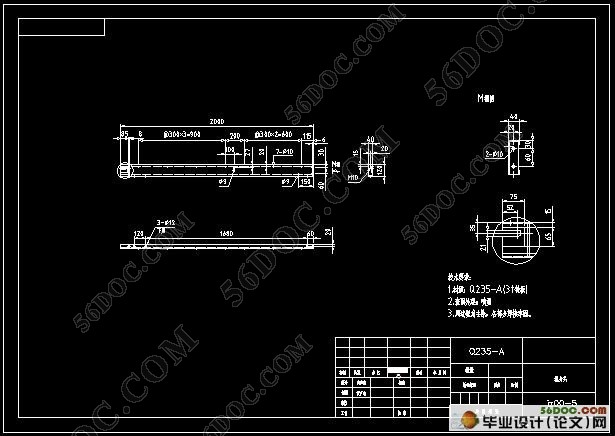

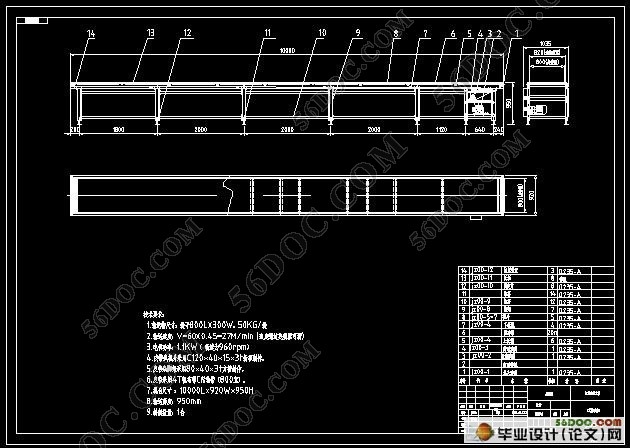

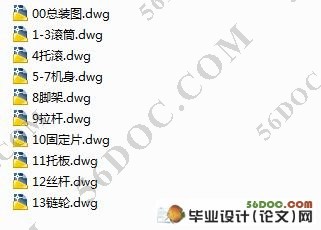

小型便携式皮带输送机的设计(含零件图和装配图)(任务书,论文说明书10000字,幻灯片ppt,cad图纸)
摘要
本次毕业设计是关于皮带输送机的设计,首先对输送机的做了简单的概述;接着分析了输送机的选型原则和计算方法,然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计;接着对所选择的输送机各主要零部件进行了校核。最后对输送机的主要部件进行了分析。普通型带式输送机由六个主要部件组成:传动装置,机尾和导回装置,中部机架,拉紧装置以及皮带。在皮带输送机的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造带式输送机过程中存在着很多不足。

关键词:带式输送机;选型设计;驱动装置;主要部件

Small portable belt conveyor design
Abstract:This graduation project is about the leather belt conveyer's design, first has made the simple outline to the conveyer, Then has analyzed conveyer's shaping principle and the computational method,then acts according to these design criterion and the computation shaping method according to assigns the parameter to request to carry on the shaping design;Then to conveyer each main spare part which chose has carried on the examination.。The popular belt type conveyer is composed of six major components;The transmission device,the airplane tail and leads the installment,middle rack,tightening device as well as leather belt. In the leather belt conveyer's design, the manufacture as well as the application aspect, at present our country and the overseas advanced level compared still had the big disparity, the home have many insufficiencies in the design manufacture belt type conveyer process。
Key words: Belt conveyer;Shaping design;Drive;Major component

小型便携式皮带输送机设计
要求带式输送机连续单向传动,载荷变化不大,空载起动,输送带速度允许误差5%。室内工作,有粉尘。两班制工作,每班按8H计算,使用期限10(每年按250工作日算)年,在中小厂小批量生产。
原始数据:
1.输送物料:袋装大米。
2.物料特性:
    宽度:300mm
    每袋重量:50kg。
3.工作环境: 室内。
4.输送系统及相关尺寸:
    运距:10m 。
    运输速度:0.45 。
    滚筒直径:120 。

小型便携式皮带输送机的设计(含零件图和装配图)
小型便携式皮带输送机的设计(含零件图和装配图)
小型便携式皮带输送机的设计(含零件图和装配图)
小型便携式皮带输送机的设计(含零件图和装配图)
小型便携式皮带输送机的设计(含零件图和装配图)
