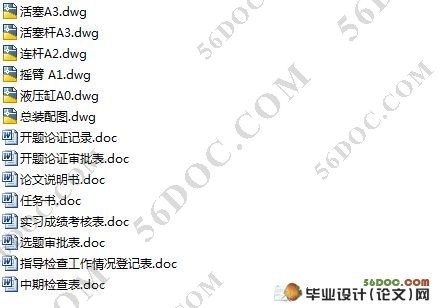

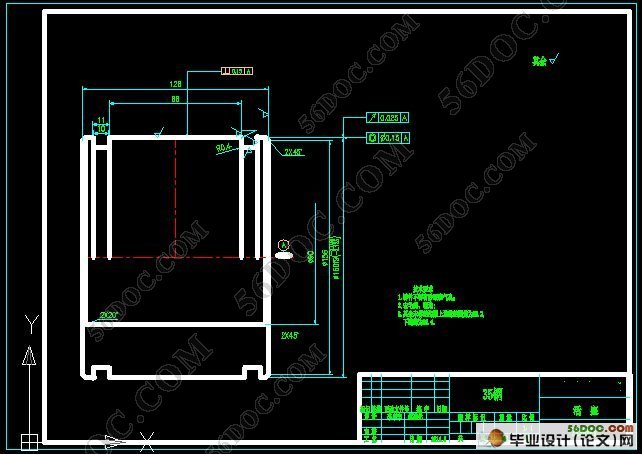

ZL50轮式装载机工作装置机械部分设计(含选题审批表,任务书,开题报告,中期检查报告,毕业论文26000字,cad图纸)

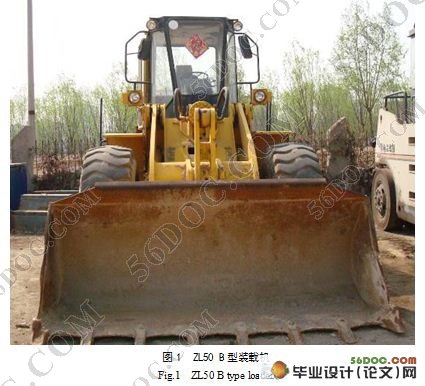

摘 要：装载机属于铲土运输机械类，是一种通过安装在前端一个完整的铲斗支撑结构和连杆，随机器向前运动进行装载或挖掘，以及提升、运输和卸载的自行式机械。它广泛用于公路、铁路、建筑、水电、港口和矿山等工程建设。装载机具有作业速度快、效率高、机动性好、操作轻便等优点，因此成为工程建设中土石方施工的主要机种之一，对于加快工程建设速度，减轻劳动强度，提高工程质量，降低工程成本都发挥着重要的作用。
这次设计采用先进的现代设计方法，对这种轮式装载机工作装置进行了总体设计到零部件设计。主要包括轮式装载机工作装置的关键零部件，并对重要零件进行了刚度、强度分析。
关键词： 装载机； 机械化； 工作装置
Design Of ZL50 Wheel Loader Work-Equipment Mechanical Part
Abstract: Loader belongs to the soil spade and transport machine. By the installation of whole scraper bucket's support structure and linkage, it move forward loading or excavating, and upgrading, transporting and unloading with a machine. It is widely used in highway, railway, construction, utilities, ports and mines, and other construction projects. Due to the advantage of high speed operating, high efficiency, flexible motivation, simplify operation, loader is used one of the main machine as construction of soil and stone in the engineer construction project.It plays a great role in speeding up the construction ,reducing the labor intensity and improving quality.
The design makes full use of advanced design methods, designing from whole device to components.for Wheel Loader ,including the installation of critical components,analysis.of stiffness, strength on important parts.
Keywords：loader; mechanization; work-equipment
主要内容和要求
装载机是一种用途十分广泛的工程机械，它可以用来铲装、搬运、卸载、平整散装物料；也可以对岩石、硬士等进行轻度的铲掘工作，如果换装相应的工作装置，还可以进行推土、起重、装卸等作业。因此，它被广泛地应用于建筑、公路、铁路、水电、港口、矿山及国防等工程中，而装载机的工作装置是装载机进行生产作业的装置，该装置直接影响到整机的生产率和经济性，因此合理的设计有着重大的意义。
完成3张A0图纸（折合），并要求CAD绘制。撰写设计说明书，文字在1.0～1.5万字间，条理清楚，计算有据，格式按湖南农业大学东方科技学院全日制普通本科生毕业论文（设计）规范化要求。
设计说明书的内容包括：课题的目的、意义、国内外动态；研究的主要内容；总体方案的拟定和主要参数的设计计算；传动方案的确定及设计计算，主要工作部件的设计；主要零件分析计算和校核；参考文献，鸣谢。
工作装置总体设计
由设计任务书和设计要求，对于本次ZL50装载机的设计采取以下方案：

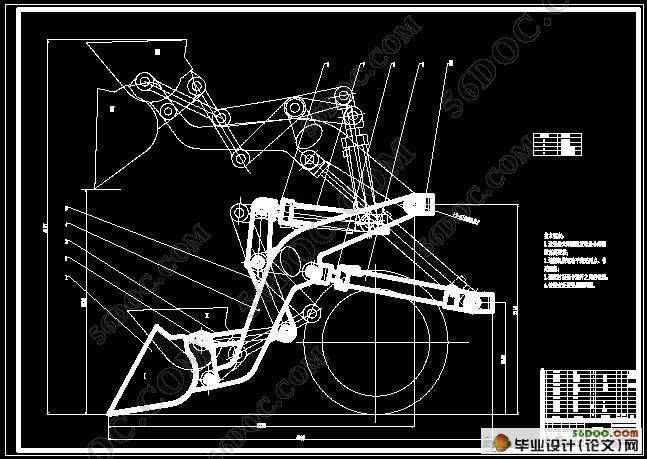

在铲斗部分，采用无铲斗托架式结构；油缸的布置形式为立式布置形式。同时考虑到实际工作中的运用情况，它的连杆机构采用的是反转六杆机构。
主要参数：
铲斗容量： 3.0 m3
额定载重量： 5 t
发动机额定功率： 154 kw
整机质量： 16.3 t
以上是为总体的参数，具体的设计如第三章所述。
4 ZL50 装载机工作装置设计
4.1 工作装置的设计要求
4.1.1 工作装置工作性能
工作装置的结构和性能直接影响工程机械整机的工作尺寸和性能参数，工作装置的合理性直接影响整机的工作效率、生产负荷、动力与运动特性、不同工况下的作业效果、工作循环的时间、外形尺寸和发动机功率等。不同类型工程机械的工作装置的组成是不同的。

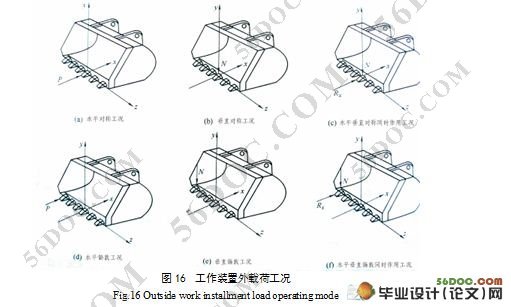

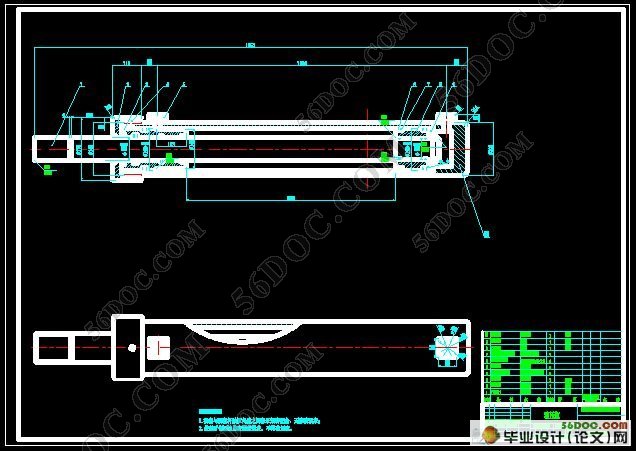

装载机的工作过程包括：插入工况、铲装工况、重载运输工况、举升工况、卸载工况、空载运输工况。装载机的工作装置主要由铲斗、动臂、连杆、摇臂、转斗油缸和举升油缸组成。装载机工作装置主要由铲斗和支持铲斗进行装载作业的连杆系统组成，依靠这套装置装载机可以对汽车、火车进行散料装载作业，也可以对散料进行短距离运输作业，还可以进行平地修路等作业。把铲斗更换成专门的装置，还可以进行其他的装载作业。
|
