半自动锁盖机的设计(含cad零件图和装配图)

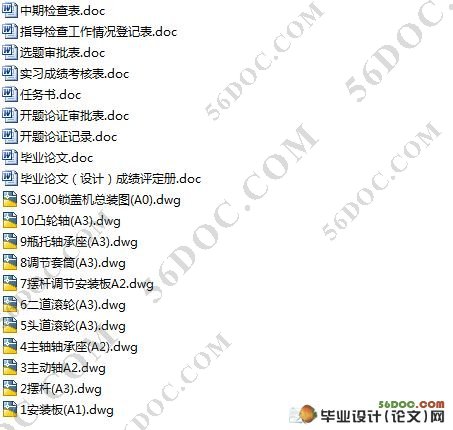

半自动锁盖机的设计(含cad零件图和装配图)(含选题审批表,任务书,开题报告,中期检查表,论文说明书13700字,CAD图纸11张)
摘 要：锁盖机是包装机械的一种，在食品、药物等生产中起着重要的作用。本课题所设计的锁盖机，主要针对于金属罐的卷边封口锁盖。它采用电机作为动力源，使用V带传动和齿轮传动相结合的动力传递方法，选取凸轮实现双滚轮的径向进给，分先后两次对金属罐体和罐盖的凸缘进行卷合，从而实现金属罐的锁盖密封。本机操作简单，结构紧凑，具有一定的市场潜力及应用价值。
关键词：锁盖机；包装机械；卷边；凸轮；双滚轮

Design of Semiautomatic Capping Machine
Abstract：Capping machine is a kind of packaging machinery, food, medicine and other production plays an important role. The project is designed to close the lid machine, mainly for sealing metal cans lock crimp cover. It uses the motor as a power source, use the V belt drive and gear drive power transmission method combination, select the dual roller cam radial feed, divided twice lid on the metal flange of the tank and the volume together, In order to achieve the lid sealed metal cans. The machine is simple, compact, has a market potential and value.
Key words：Capping Machine；Packaging Machine；Crimping；Cam；Double-roller

食品原料经加工成成品后，为了能够长期保存，并且便于流通、销售和使用。必须装入相应的容器并封口杀菌，使装入容器内的食品与外界隔绝，不再受到外界空气及微生物的污染而引起腐败。不论是何种容器，铁罐、玻璃罐，或是其他包装材料如铝、塑料等以及由塑料薄膜、铝箔等制成的复合薄膜，如不能严密封口密封，就不能达到常年保存的目的。所以封口是食品加工过程中的主要工序之一。
锁盖机是封口机械中的一种。本课题所设计的半自动锁盖机，是通过电机带动带轮来传递动力。锁盖通过两道滚边滚轮来完成，可以完成不同高度和瓶盖直径的锁盖工作，具有很好的应用价值以及市场潜力。

半自动锁盖机的要求
该半自动锁盖机的主要技术参数要求有：
电压：220V/50HZ 370W
锁盖速度：1200瓶/时
适用瓶高：50-300mm
瓶盖高度：7-35mm
锁口直径：35-80mm
外形尺寸：900×350×1250mm
重量：100kg
