飞剪机传动装置的设计

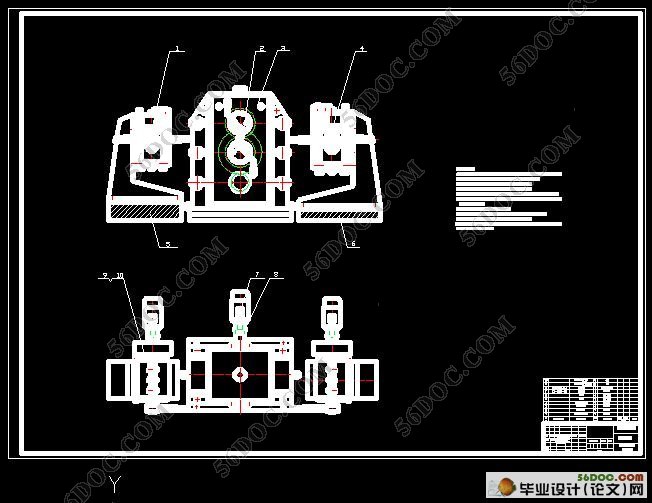

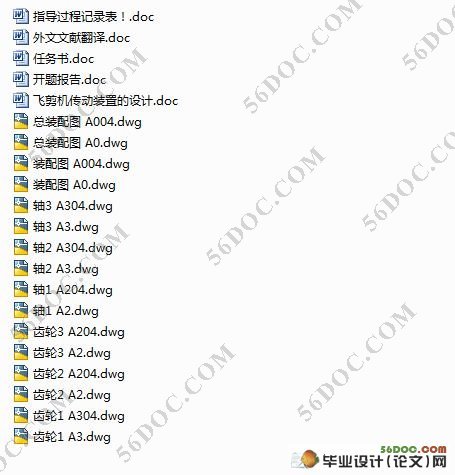

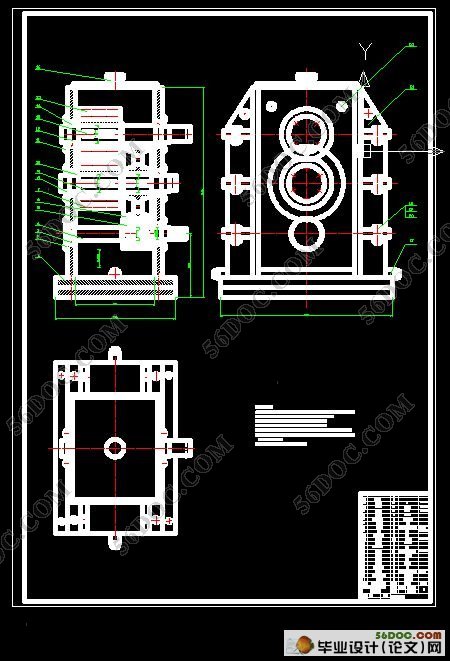

飞剪机传动装置的设计(含任务书,开题报告,外文翻译,论文说明书16000字,CAD图纸16张)
内容摘要：飞剪机是冶金工业的重要装备，它为冶金行业的发展注入了新的生机。随着现代化钢材生产的产量和品种的不断增加，要求轧钢生产向高速，连续化生产方式发展的今天，飞剪机的需求量不断增加。因此，作为其核心部位的传动装置，就显得尤为重要。传动装置是为机械提供动力的装置，它处于能量流系统的中间位置，主要用于将原动机的运动和动力传给执行机构。它具有基础性和独立性，其性能的优劣直接影响着飞剪机的性能。本文根据设计要求，通过对相关齿轮、轴以及相关传动部件的设计计算，完成了对传动装置的设计，使其符合设计要求，达到使用目的。
关键词：传动装置    齿轮    轴    设计

Abstract：The shearing machine which has injected vigorous into the development of metallurgical industry is the major equipment of metallurgical industry. With the continuous increase of modernization steel production and varieties, and the developing requirement for high speed ,continuous means of rolling production process, the demand of shearing machine is constantly increasing. So, the transfer device which is regarded as the main parts of shearing equipment is particularly important. It takes the middle position in the flowing process of energy system, provides power for machine, and is always used for delivering the movement and motivation to the actuating mechanism. Considering its basic and independent characteristics, the quality of transfer device directly influences the function of shearing machine. According to the design requirements, this paper finished the design for transfer device through the careful design counting of the gears、axles and other relevant transfer devices and finally achieved the purposes of practice.
Key words：Transmission    Gear    Shaft    Design

主要内容：
飞剪机整体结构的认识；飞剪机传动装置的组成；飞剪机传动装置的布局；飞剪机传动装置的电动机选择；飞剪机传动装置齿轮和轴的设计；飞剪机传动装置设计部件的校核。
设计思路：
根据机器整体结构进行传动装置的布局；根据飞剪机输出与输入转速的不同确定总传动比；根据总传动比分配传动比；根据各级传动比设计合适的传动方案；根据方案逐级进行齿轮和轴的设计；根据使用环境对齿轮和轴进行验算校核；最后和飞剪机其他部分的设计进行整合验证。
技术指标：
电动机的功率；齿轮的强度和寿命；轴的强度和寿命


目  录
内容摘要    1
关键词    1
Abstract    1
Key words    1
1.绪论    2
1.1飞剪机的概述    2
1.2传动装置的概述    3
2.传动方案的确定    3
2.1电动机的选择    4
2.2传动方案的确定    5
2.3传动装置的运动和动力参数    6
3.主要零部件的设计计算与校核    7
3.1减速级齿轮的设计与校核    7
3.2传动级齿轮的计算与校核    12
3.3轴的设计与校核    13
3.4键的选择与校核    23
3.5轴承的选用与校核    24
4.零部件的选取及润滑    26
4.1对离合器性能的要求    26
4.2对制动器性能的要求    26
4.3飞剪机箱体结构    26
4.4飞剪机传动装置的润滑    27
结论    28
参考文献    30
致谢    31
