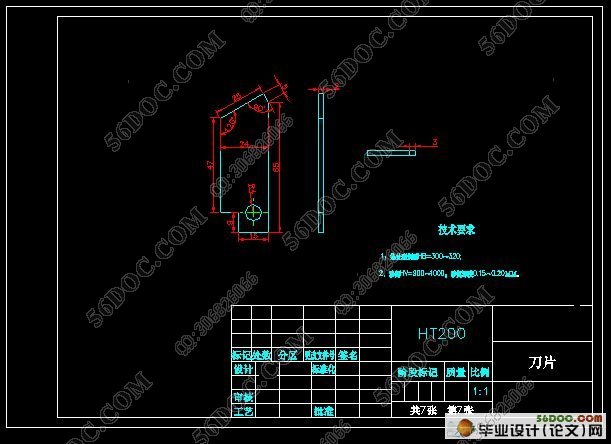

药材切片机的设计(含cad零件图和装配图)(含选题审批表,任务书,开题报告,中期检查表,论文说明书10400字,CAD图纸9张)
摘  要：本文以药材加工为背景，针对药材大都收工切片的现状，通过查找大量相关文献资料和观看已有药材切片机产品结构，综合它们的优缺点加以比较，设计出了一种适合药材零售商和批发商的小批量加工，切生产率介于大型切片机和手工加工之间的小型切片机。该药材切片机结构紧凑，重量轻巧，工作过程平稳，价格相对较低，适合大部多数药材加工的需求。
关键词：中药饮片；设计；切片机

Design on section cutter for medicicanl materials
Abstract:In this paper, the background processing of medicinal herbs, most call it a day for the medicine section of the status quo, by looking for a large number of related documents and view the product structure has medicinal slicer, integrated to compare their advantages and disadvantages, design a retail and wholesale for medicinal herbs Batch processing of small business, cut between the productivity of large sections between machine and manual processing of small slicer. The medicine slicing machine compact, lightweight, smooth work process, the price is relatively low for most of the needs of most medicinal herbs processing.
Key Words:chinese herbal medicine;design;section cutter

剪切机设计内容和方法
1、通过靠工厂调研，了解同类圆盘剪生产中存在的问题，查阅相关资料掌握圆盘剪的发展现状。
2、制定圆盘剪设计方案，在认真研究，有创新和改进，方案合理，并进行方案评述。
3、进行设计计算，保证机件强度和刚度，计算公式采用要有依据。
4、画出总图，部分部件图和零件图，利用计算机绘图。
5、对设计中控制系统提出要求，选择润滑方法。
6、试车方法和维修技术，保证维修方便。
7、对设备进行经济分析和评价，降低设计成本。

主要内容：
①药材切片机工作原理与发展前景。
②药材切片机的设计（包括其主要参数的确定、三图的绘制和工作能力的确定等）。
③药材切片机操纵机构设计。
该课题研究的出发点是首先立足于原有产品的创新，对大学四年中学习的基本的专业知识的一次综合运用，然后根据原有产品中的不足，找出其中的需要改进的缺点，找到更好的更具有经济价值的合理的总体设计方案。
研究方法或工程技术方案：
        首先，了解药材切片机的工作原理及发展趋势，为能正确的设计出产品奠定基础。
其次，深入了解药材切片机总体设计方法，理解其设计思路，具备对较简单机器总体设计的能力。
然后，完成药材切片机的设计，并绘制出其装配图及总装配图。
设计步骤：
①药材切片机的总体布局设计。
        ② 确定药材切片机的工作能力。
 ③药材切片机的设计（包括其主要参数的确定、三图的绘制和工作能力的确定等）。
    ④药材切片机操纵机构设计。


目  录
摘要……………………………………………………………………………1
关键词…………………………………………………………………………1
1  前言……………………………………………………………………………1
1.1  选题的背景和目的………………………………………………………5
1.2 圆盘式剪切机国内外的发展现状…………………………………………5
1.3 剪切机设计内容和方法……………………………………………………6
2  电动机的选择……………………………………………………………………7
2.1传动装置总体传动比的确定及传动比的分配……………………………7
2.2确定各轴转速、转矩………………………………………………………7
2.2.1转速计算……………………………………………………………7
2.2.2转矩计算……………………………………………………………7
3各齿轮的设计计算…………………………………………………………………8
3.1减速器内锥齿轮的设计计算………………………………………………8
3.1.1选定齿轮精度等级、材料热处理方式及齿数……………………8
3.1.2按齿面接触疲劳强度计算…………………………………………8
3.1.3齿轮部分相关参数………………………………………………10
3.1.4校核齿根弯曲疲劳强度…………………………………………11
3.1.5锥齿轮转动数据汇总……………………………………………12
3.1.6核算转速，转矩…………………………………………………13
3.1.7锥齿轮结构示意图………………………………………………13
4 轴的设计…………………………………………………………………………14
4.1 小锥齿轮轴（轴Ⅰ）的设计………………………………………………14
4.1.1作用在小齿轮上的力……………………………………………14
4.1.2小齿轮轴上的参数………………………………………………14
4.1.3 初步确定轴的最小直径…………………………………………14
4.1.4 联轴器的选用……………………………………………………14
4.1.5轴的结构设计……………………………………………………15
4.1.6求轴上的载荷………………………………………………………17
4.1.7按弯扭合成应力校核轴的强度……………………………………18
4.2 大锥齿轮轴（轴Ⅱ）的设计………………………………………………18
4.2.1作用在大齿轮上的力………………………………………………19
4.2.2类似轴Ⅰ的设计过程………………………………………………19
4.2.3轴的结构设计………………………………………………………19
4.2.4求轴上载荷…………………………………………………………21
4.2.5 按弯扭矩合成应力校核轴的强度…………………………………22
4.2.6 精确校核轴的强度…………………………………………………22
5轴承和键的选择 …………………………………………………………………23
5.1 轴承的选取 ………………………………………………………………23
5.2.键的设计和计算…………………………………………………………25
6 刀盘刀片设计……………………………………………………………………26
7  总结 ……………………………………………………………………………28
参考文献……………………………………………………………………………29
致谢 …………………………………………………………………………………30
