联合收割机脱粒机的虚拟样机设计

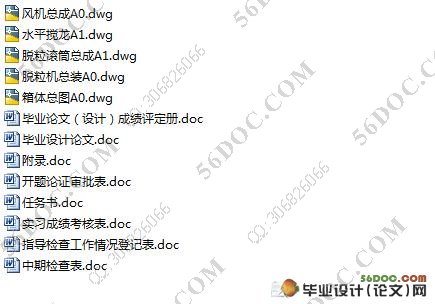

联合收割机脱粒机的虚拟样机设计(含任务书,开题报告,中期检查表,论文说明书14000字,CAD图纸5张)
摘  要：脱粒机是联合收割机的重要组成部分。本文对脱粒机的动力参数进行了设计计算，并进行了结构设计。同时利用SolidWorks软件建立了脱粒机全部零件的三维实体模型，并对其进行了虚拟装配。通过对脱粒机的虚拟样机设计，可以更好的了解它的结构和主要零部件。也可以验证结构设计的正确性和合理性，为制作物理样机节省成本。
关键词：谷物联合收割机；脱粒机；农业机械；虚拟样机；实体模型

Design of the Virtual Combine Harvester’s Thresher
Abstract: Thresher is an important component of the combine harvester. In this paper, It have designed the dynamic parameters of thresher and its structure. At the same time, It have build all the Three-dimensional parts of thresher, and created virtual assembly by Solidworks. With the virtual thresher design we can understand its structure on better. This design can also test and verify the structure, save the cost of making real machine.
Key words: combine harvester；thresher；agricultural machinery；virtual prototyping；
solid model

脱粒机的种类和构造
    脱粒机的种类很多，根据作物喂入脱粒装置的情况不同可分为半喂入式脱粒机和全喂入式脱粒机两大类。半喂入式脱粒机工作时，只有作物的穗头部分进入脱粒间隙。脱粒后茎杆保持完整，脱粒功率消耗较少。全喂入式脱粒机工作时，作物整体进入并通过脱粒间隙。自走式联合收割机上采用得最多的是全喂入式脱粒机。

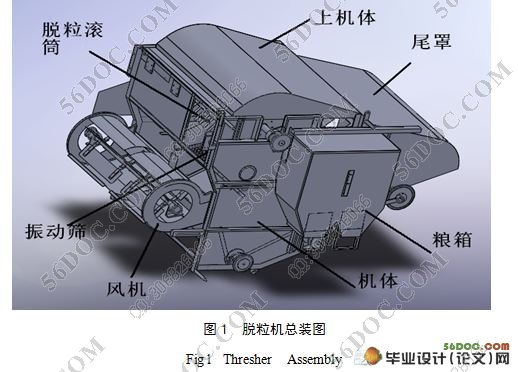

       这次设计的脱粒机主要由垂直搅龙、风机、复脱滚筒、机体、粮箱、水平搅龙、脱粒滚筒、脱粒网筛、振动筛、尾罩、罩壳等部分组成。在这里主要对脱粒机的脱粒滚筒、振动筛、粮箱、水平搅龙这些部件的结构和一些主要零件的建模过程和方法进行介绍。

研究方案（研究目的、内容、方法、预期成果、条件保障等）
目的：设计联合收割机脱粒机的虚拟样机
内容：绘制联合收割机脱粒机的3D图形并进行运动仿真


目    录
摘要…………………………………………………………………………………………1
关键词………………………………………………………………………………………1
1 前言………………………………………………………………………………………1
2 课题研究的目的与意义…………………………………………………………………2
2.1 联合收割机介绍………………………………………………………………………2
2.2 脱粒机的作用…………………………………………………………………………3
2.3 国内外脱粒机的研究状况………………………………………………………3
2.4 虚拟样机技术介绍………………………………………………………………4
3 绘图软件的选择…………………………………………………………………………6
4 影响脱粒质量的因素……………………………………………………………………8
5 脱粒机的虚拟机设计……………………………………………………………………10
5.1 脱粒机的主要零部件……………………………………………………………10
5.2 脱粒滚筒…………………………………………………………………………10
5.2.1 脱粒滚筒的功率消耗计算………………………………………………11
5.3 风机………………………………………………………………………………12
5.4 水平搅龙…………………………………………………………………………14
    5.4.1 搅龙螺旋角的计算………………………………………………………15
5.5 粮箱………………………………………………………………………………16
5.6 振动筛……………………………………………………………………………17
6 结论………………………………………………………………………………………18
参考文献……………………………………………………………………………………19
致谢…………………………………………………………………………………………19
附录…………………………………………………………………………………………20

附录
附录1：一些绘制的三维零件

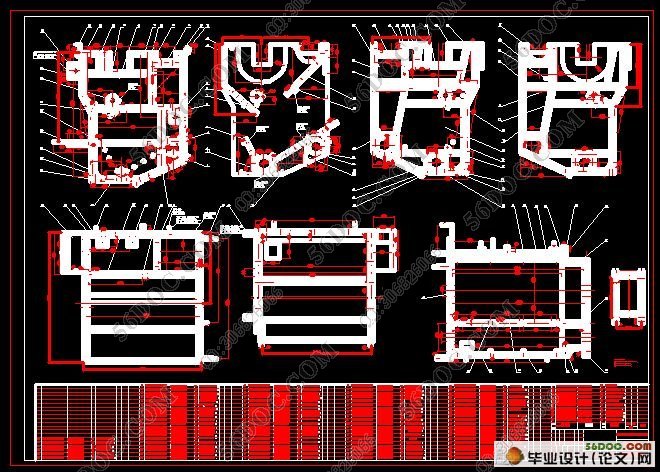

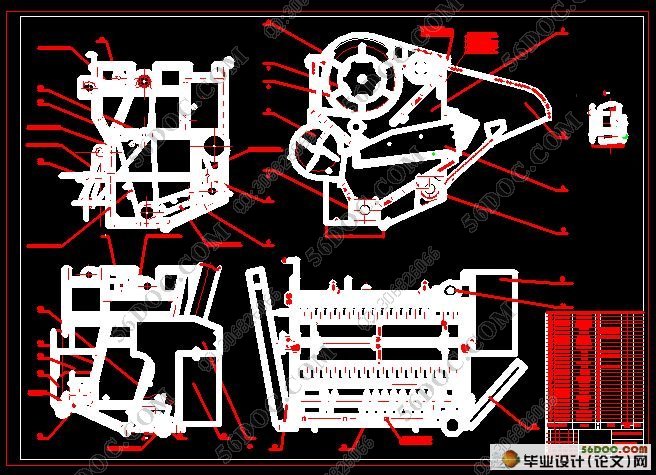

附录2：脱粒机总装图（A0）、机体总装图（A0）、风机部件图（A0）、脱粒滚筒部件图（A1）、水平搅龙部件图（A1）
