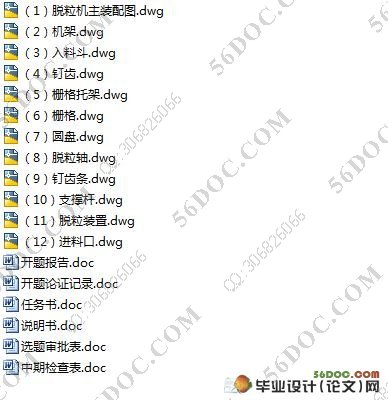

玉米脱粒机主要零部件设计(含cad零件图和装配图)(含选题审批表,任务书,开题报告,中期检查表,论文说明书14000字,CAD零件图11张,装配图1张)
摘 要：为了减少农民在脱去玉米粒的时候时的劳动强度、提高其农业生产效率,所以设计玉米脱粒机。该机主要有入料口、栅格式凹板和钉齿脱粒滚筒及传动部件等组成。以电动机为动力源，动力由电动机输出轴输出，再通过传动带传递到钉齿脱粒滚筒上，钉齿脱粒滚筒配合栅格式凹板将玉米脱粒，玉米粒从栅格式凹板分离并排出机体外，而玉米芯从入料的另一端排出机体之外。其工艺流程：玉米穗通过入料斗进料口进入钉齿滚筒，在高速回转钉齿滚筒的冲击和玉米穗、钉齿滚筒，栅格式凹版的相互作用下被脱粒。脱下的籽粒通过栅格式凹版由出粒板滑出机体，而玉米芯则随着螺旋排列的钉齿由出芯口排出机体。为了保证有玉米穗顺利的喂入而不堵塞滚筒，进料口下底板应该有一定的斜度，玉米芯排出口应与籽粒排出口保持一定的距离，以免玉米芯与籽粒相混杂。玉米脱粒机的生产效率决定于配套动力的大小。其功率消耗可按1kw.h的功可脱600～1000kg已拨皮的玉米穗计算。未剥皮的玉米穗直接进行脱粒时，其生产率约为30%～50%。
关键词：脱粒机,入料装置,脱粒装置
The Design of the Main Parts of Corn Threshing Machine
Abstract: In oder to reducing a peasant during the period of the maize threshes, the intensity of labour, raises working efficiency , designs Corn threshing machine. Be machine's turn to have mainly enter expect that the mouth , bars form notch board and nail tooth the cylinder threshing and drive component etc. are composed of. Take electric motor as driving force source, driving force exports axis output from the electric motor , the nail tooth seed-husking cylinder threshes on the cylinder threshing again by the fact that belt delivery arrives at the nail tooth, coordinating bars form notch board with the corns, besides seeds complies with bars form notch board separation and the outside discharging airframe, but the maize core discharges airframe from another one end entering material.Its process flow :The corn ears though hopper entering the threshing device, under the high speed rolling cylinder which installed the nails crash and the corn ears squeeze with the notch board, the seed will be drained. Than drained seeds will through the board slipped outside. Cob drained outside under the spiral nails help.In oder to make corn ears fluently entering the body ,and can not clog th the body ,the steel board of the bottom of hopper, should be designed set a angle .The corncob escapement should maintain certain distance with the grain escapement, in order to avoid the corncob and the grain are mixed.Corn threshing's production efficiency decides in the necessary power size. Its power dissipation may be possible to escape 600~1000kg according to the 1kw.h merit to dial the corn skin computation. That has not skinned when directly the corn carries on the seed extraction, its productivity approximately is 30%~50%.
Key words: Threshing machine,Enter device, Thresher device
研究目的：
随着社会经济的不断发展，在农村，人们的生活水平得到了很大的提高，生活中的常用农机具也都向机械化，自动化发展，玉米脱粒机就是一个典型的实例。玉米脱粒机的出现解决了一切问题，需要的人工少，工作效率大大提高。
研究内容：
设计的玉米脱粒机要能提高玉米脱粒的效率，对玉米的生产起到积极意义，其主要研究内容有下。
[1]能保证玉米脱粒机的工作能保证及时对玉米脱粒是必须首先满足的要求。
[2]能提高生产效率，降低成本应尽量采用各种搞笑结构，提高生产效率。同时尽可能采用标准结构和标准件，力求结构简单﹑制造容易，以降低制造成本。
研究方法：
[1]研究玉米脱粒机的构造，了解其工作原理和特点。
[2]研究玉米脱粒机各部分，选择最佳设计方案和设计结构。
[3]根据设计要求及计算结果，玉米脱粒机的总装配图及其主要零件图手段：
(1)调研和参观实习，查阅收集相关资料，了解此课题的研究动态。
(2)根据原始数据进行设计计算。
(3)根据设计计算，选择合理的方案，设计玉米脱粒机总图及各部件的尺寸
(4)绘玉米脱粒机总装图﹑主要零件图。
预期成果：
[1]设计出玉米脱粒机。
[2]系统能够高效地进行玉米脱粒。
[3]完成1万字的设计说明书，绘制出设计零件图及总装图，并进行设计总结。
目 录
摘要…………………………………………………………………………………1
关键词 ………………………………………………………………………………………1
1 前言…………………………………………………………………………………2
2 总体方案拟定………………………………………………………………………2
2.1 工作原理分析…………………………………………………………………… 3
2.2 方案与技术设计…………………………………………………………………3
3 玉米脱粒机的设计计算…………………………………………………………4
3.1 电动机的选择……………………………………………………………………4
3.2 脱粒轴的设计……………………………………………………………………6
3.2.1 最小脱粒轴直径………………………………………………………… 6
3.2.2 脱粒轴的基本结构………………………………………………………7
3.2.3 轴的校核………………………………………………………………… 8
3.3 钉齿条的总体结构设计 ……………………………………………………… 11
3.3.1 钉齿条的功用…………………………………………………………11
3.3.2 钉齿条的结构及选材…………………………………………………12
3.4 钉齿的设计 …………………………………………………………………… 13
3.5 圆盘的设计…………………………………………………………………13
3.5.1 圆盘的特点……………………………………………………………13
3.5.2 圆盘的结构及材料……………………………………………………14
3.6 栅格式凹版的设计 …………………………………………………………… 14
3.6.1 栅格式凹版的功能…………………………………………………14
3.6.2 栅格式凹版的选用…………………………………………………15
3.7 栅格托架的选用 ……………………………………………………………… 16
3.8 入料斗和进料口的设计………………………………………………………16
3.8.1 入料斗和进料口的选择………………………………………………16
3.8.2 入料斗和进料口的结构………………………………………………17
3.9 上盖的设计 …………………………………………………………………… 18
3.10 键的选择与校核……………………………………………………………… 19
3.10.1 轴上键的选择………………………………………………………… 19
3.10.2 键的校核……………………………………………………………… 19
3.11 轴承的选择和校核…………………………………………………………… 19
3.11.1 轴承的型号…………………………………………………………… 19
3.11.2 轴承的校核……………………………………………………………20
3.12 玉米脱粒机上盖螺栓的选择………………………………………………… 20
3.12.1 螺栓的强度校核………………………………………………………20
3.12.2 螺栓的型号选择………………………………………………………21
4 结论……………………………………………………………………………………21
参考文献……………………………………………………………………………………22
致谢……………………………………………………………………………………23
|
