JZL90长螺旋钻机平台结构设计

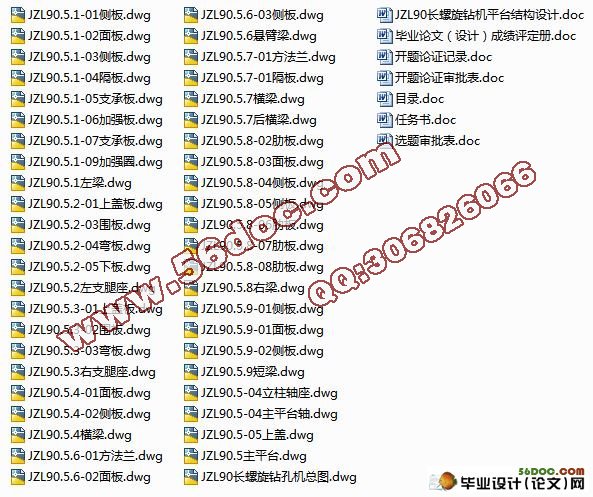

JZL90长螺旋钻机平台结构设计(选题审批表,任务书,开题报告,毕业论文说明书11000字,CAD图纸46张)
摘  要：本文结合传统设计和计算机辅助工程设计，先参考了各种其它相关的机械设计，模仿了其它桩工机械的平台设计，合理选择了主梁的截面，确定平台上各部分尺寸，画出了平台布置图，根据受力情况完成了主梁的设计，然后根据《金属结构》等书选择了主梁使用的材料，对连接部分进行了设计，然后运用工程力学相关知识进行了校核。
关键词：长螺旋钻孔机；平台设计；主梁；工程力学；校核

Design of JZL90 Long Hellcal Drilling Platform Structure
Abstract：The writing combines traditional design with computer aided engineering design. It firstly referes to various other related mechanical design, imitates other pile of work machinery design and reasonable chose platform, determines the section girder dimensions on the platform, draws the platform arrangement according to the working situation finished the design of main girder. And then according to the metal structure "and so other books likes that girders of the materials used, the connection parts design. At last applies engineering mechanics knowledge checks, according to the results of the platform to improve check its final conclusion.
Keywords: long helical drilling machine; Platform design; Girders; Engineering mechanics; checking.

 平台设计
主平台结构必须具有足够的强度、刚度和稳定性，以保证其它各部件的正常工作，通常主平台所受的载荷主要有以下两种：
（1）长螺旋钻孔机处于工作状态，钻杆提钻时对平台的压力；
（2）为平衡主机，钻机另一端所挂配重的重力。
主平台的设计和制造，首先要满足强度、刚度、稳定性的要求，而且也要考虑到自重和外形的因素，加工制造要简单，适合批量生产、运输、存放和使用维修方便、成本低等一系列因素。这些因素往往是相互矛盾的，实际运用中要结合具体使用及制造条件来考虑。目前国内长螺旋厂家的主平台以双主梁箱型梁为主，即主平台由两节主梁和四节横梁及一节长的后横梁构成。主梁主要起到支撑作用，短横梁用来连接两节主梁，后横梁用来连接后支腿。


目    录
摘  要    1
关键词    1
1  前言    2
1.1  JZL90长螺旋钻孔机简介    2
1.2  平台设计    3
1.3 本课题研究的重点和意义    4
2  平台设计过程    5
2.1 总体方案的制定    6
2.1.1 主梁材料的选择    7
2.1.2  主梁构件设计    7
2.1.3  主梁的强度设计    9
2.1.4  主梁的刚度设计    9
2.1.5  对主梁设计的结果进行校核并改进    10
2.1.6    主梁的焊接变形控制    11
2.2  平台布置    12
2.2.1  总体方案    12
2.2.2  平台上各部分尺寸    12
2.2.3  平台布置具体方案    14
3  平台连接    14
3.1  连接类型    14
3.2  后横梁与后支腿螺栓组连接的设计    15
3.3  立柱与主平台轴连接设计    19
3.3.1  材料选择    19
3.3.2  轴的结构设计    20
4  总结    21
参考文献    21
致  谢    23
