某模具加工车间经济专用型桥式龙门铣床整体设计

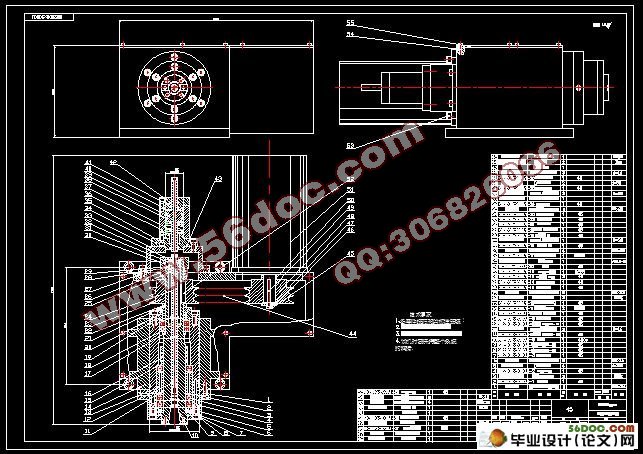

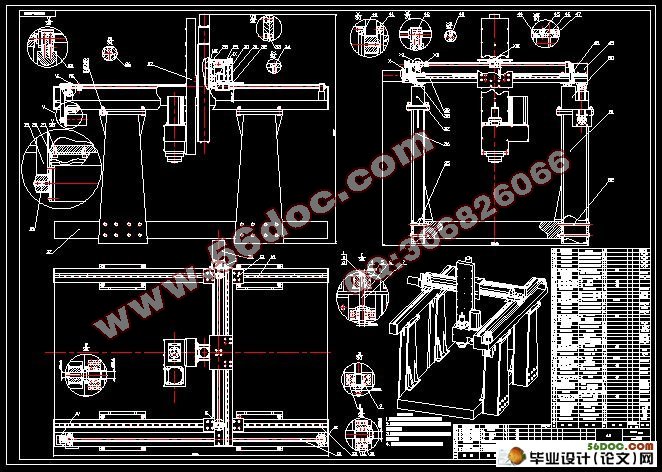

某模具加工车间经济专用型桥式龙门铣床整体设计(毕业论文说明书11000字,CAD图纸56张)
 系统方案的总体设计
(一)     设计原始参数
本次毕业设计题目是：某模具加工车间经济专用型桥式龙门铣床整体设计。主要用来加工泡沫，机床的切削力小，其速度、精度要求不高。参数如下：
行程： X方向   2500mm
       Y方向   1500mm
       Z方向    750mm
快速进给速度：7.5m/min
驱动电机最大转速：750 r/min
进给速度：4 m/min
X、Y、电机联接方式： 同步带
Z电机联接方式：       直联
主轴鼻端至工作台距离    ：170-920mm
工作台面积：        1500×2530mm
主轴直接用电机：1500 r/min～3000 r/min   不用变速。
机械结构主要参数如下：
X方向长度为2530mm
Y方向宽度为2000mm
Z方向宽度为1500mm
(二)    机械系统
整机分为床身、龙门架、滑台、主轴箱、三轴进给驱动机构机械部分及相关数控伺服部分。支承件是机床的基础构件，如立柱、桥梁、滑座、横梁、拖板、滑枕及工作台等。机床的各种支承件中有的互相固定连接，有的则在导轨上作相对运动。在切削加工中，刀具与工件间相互作用的力沿着大部分支承件逐个传递并使之变形。支承件的变形将直接影响机床的加工精度，因此，它是机床十分重要的构件。
(1)支承件的基本设计要求如下：
①应具有足够的刚度。即支承件在规定的最大载荷作用下，变形不得超过一定的数值，以便保证刀具和工件间的相对位移不超过加工精度允差。
②应具有足够的抗振性。抗振性包括两方面的意义：一个是抵抗受迫振动的能力——限制受迫振动的振幅不超过允许值；另一个是抵抗自激振动的能力——在给定的切削条件下保证切削的稳定性。
③一般应具有较小的热变形和热应力。
④应该排屑畅通，吊运安全，并具有良好的工艺性以便于制造和装配。
(2)刚度是设计支承件应该满足的首要条件。提高支承件的刚度方法主要有以下几个：
①选择有利的截面形状
机床支承件受载荷的情况是复杂的，但不外乎拉、压、弯、扭四种情况及其组合。当支承件受弯曲和扭转载荷时，支承件的变形不但与截面面积大小有关，而且与截面形状，即与截面惯性矩有很大关系。表2为截面近似地皆为10000 的十种不同的截面形状的抗弯和抗扭惯性矩的比值。这个比值是以圆形截面惯性矩为对比基准，其他惯性矩与之相比荷得的数值。
