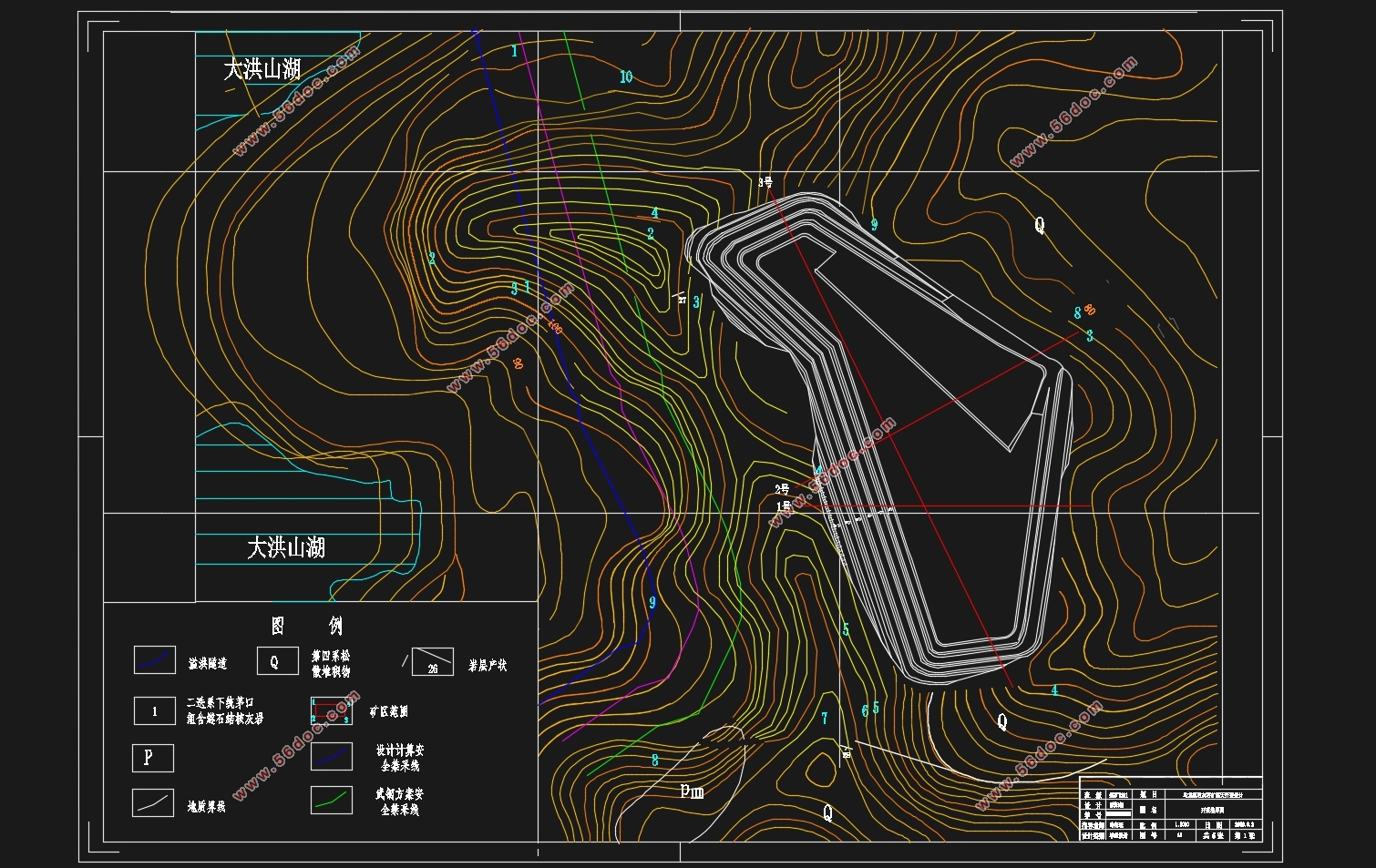

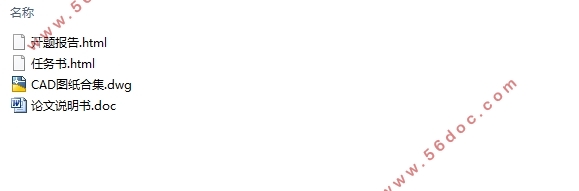

乌龙泉石灰石矿露天开采设计(含CAD图)(任务书,开题报告,论文说明书13000字,CAD图5张)
摘要
此次毕业设计的是乌龙泉石灰石矿露天开采，设计年产建筑用灰岩10万吨。矿山除表土外均为矿石，因此具有较高的矿山开采效益。设计过程中根据设备选型及爆破设计确定了台阶坡面角为70°,台阶高度为10m；根据相关手册和法规确定了安全平台宽度为4m,清扫平台宽度为6m；通过绘制开采境界剖面图来确定露天矿最小底宽和最终开采底部标高为60m，通过围岩稳固性确定露天矿的最终边坡角为50°；采场最大长度450m，最大宽度为210m，。露天矿开采境界内可采储量67万吨，通过计算得出服务年限为8年。
运输设备为三辆SH-360型自卸汽车和一台W1001型单斗挖掘机，采用1台KQ—100型潜孔钻机进行穿孔，开拓方式选用公路汽车运输。
关键词： 露天开采 剥采比 爆破
Abstract
The graduation design is the Wulongquan Limestone Mine open-pit mining, design and construction of an annual output of 100 thousand tons of limestone mines. In addition to topsoil are ore, therefore it has higher mining efficiency. In the design process, according to the equipment selection and the blasting design to determine the bench slope angle is 70 degrees, step height is 10m; according to the relevant manual and safety regulations platform width is 4m , cleaning platform width is 6m; by drawing the mining boundary profile to determine the minimum pit bottom width and the final mining bottom elevation is 60m, through the rock stability of open pit final slope angle of 50 degrees; stope maximum length 450m, maximum width of 210m.. open-pit limit recoverable reserves of 670 thousand tons, obtained by calculating the length of service for 8 years.
Transportation equipment for three units of the SH-360 type dump truck and a W1001 type single bucket excavator, using 1 KQ - 100 type for hole. For perforation, the way to open up the use of road car transport.
Key words: surface mining stripping ratio blasting
1.1 题目名称
乌龙泉石灰石矿露天开采方案设计
1.2 矿区概况
1.2.1 矿区地理位置
武汉市江夏区乌龙泉灰石厂建筑石料用灰岩矿矿区位于武汉市江夏区纸坊西南约10公里处。属江夏区乌龙泉镇街道办事处管辖，面积0.0879平方公里。X座标：3350465—3350863 Y座标：38528540—38528918，矿区紧贴大洪水库东侧。紧边邻近107国道，距京珠公路入12公里；东边紧靠京广铁路及纸贺公路，交通极为便利（见交通位置图）。
1.2.2 矿区矿产资源概况
本矿山石灰岩矿位于武汉市江夏区大洪山，矿区西500米内就有107国道通过，23公里即达到武汉，道路运输条件较好。检测后累计探明矿区石灰岩保有资源/储量为67万吨,资源量较为丰富。目前矿山主要开采设备已基本备齐。矿山开采和生活供水可抽取附近水塘中的水进行利用。供电可直接从附近村庄中接电，附近劳动力比较充足。因此，矿山建设条件较好。
1.3 矿体地质
目 录
第一章 矿山地质部分 1
1.1 题目名称 1
1.2 矿区概况 1
1.2.1 矿区地理位置 1
1.2.2 矿区矿产资源概况 1
1.3 矿体地质 2
1.3.1 地层 2
1.3.2 地质构造 2
1.3.3 水文地质 2
1.3.4 工程地质 3
1.3.5 矿体特征 3
第二章 露天开采部分 4
2.1 露天开采境界 4
2.1.1 影响露天开采境界的主要因素 4
2.2 确定露天开采境界的原则和方法依据 5
2.2.1露天开采境界设计的考虑原则 5
2.2.2确定露天矿经济合理剥采比的主要原则如下 5
2.2.3露天矿境界确定的方法与原则 5
2.2.4露天矿采场各要素的确定 7
2.3矿山生产能力 10
2.3.1矿山服务年限 10
2.3.2 矿山制度及生产能力 11
2.4露天矿床开拓系统 11
2.4.1 开拓方式的选择 11
2.4.2挖掘机的选择 12
2.4.3自卸汽车相关参数 13
2.5采剥设计 14
2.5.1开采方法 14
2.5.2掘沟工程 15
2.6穿孔爆破 16
2.6.1爆破工作 16
2.6.2 穿孔工作 21
2.7采装设计 23
2.7.1挖掘机的类型 23
2.8矿岩运输 24
2.8.1 设备的选择 24
2.9 排土场 24
2.9.1排土场的位置 24
2.9.2 排土场的容积 24
2.9.3 排土方法的选择 25
2.9.4 排土场的堆置要素 25
2.9.5汽车运输-推土机排土场堆置参数 25
2.9.6 汽车运输-推土机排岩设备 26
2.10露天采场排水 28
2.10.1露天矿防水的主要措施 28
参考文献： 29
附 录 30
致谢 31
|
