一个基于修剪和补偿精密恒流源的设计
来源:56doc.com 资料编号:5D23277 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D23277
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 密 保 惠 帮助
资料介绍

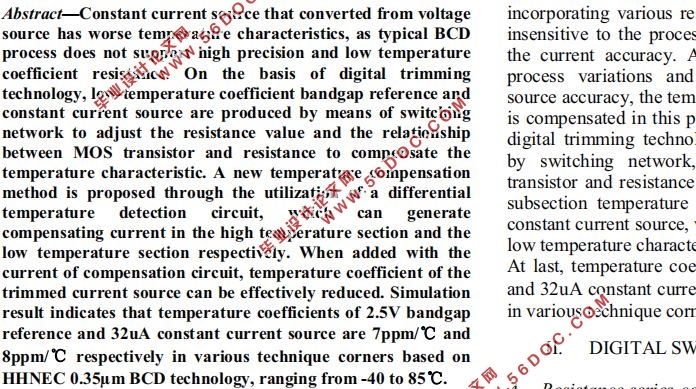

一个基于修剪和补偿精密恒流源的设计(中文3000字,英文PDF)
摘要
从电压源转换的恒流源有更糟糕的温度特性,作为典型的BCD过程不支持精度高和低温度阻力系数的电阻。数字削减技术的基础上,低温隙系数参考和恒流源是通过交换网络产生以此来调整电阻值和MOS晶体管和电阻之间的补偿温度特性关系。通过利用微分温度检测电路一种新的温度补偿方法被提出,一种分别能够在高温部分和低温部分可以产生补偿电流的方法。当添加当前电流补偿电路,电流源的温度系数可以有效地减小。仿真结果表明2.5 v带隙参考和32uA的恒流源的温度系数分别为7ppm/ć和8ppm/ć其各技术基于HHNEC 0.35μm BCD技术,温度从-40到85摄氏度。
关键字:带隙参考;精密恒流源;分段温度补偿;温度系数
|
