十层6965平米扬州剪力墙结构酒店式公寓设计(含建筑图结构图)

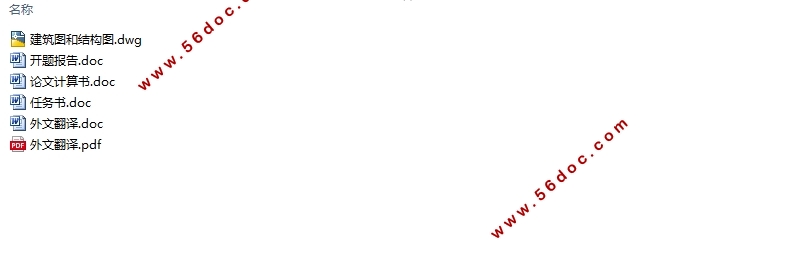

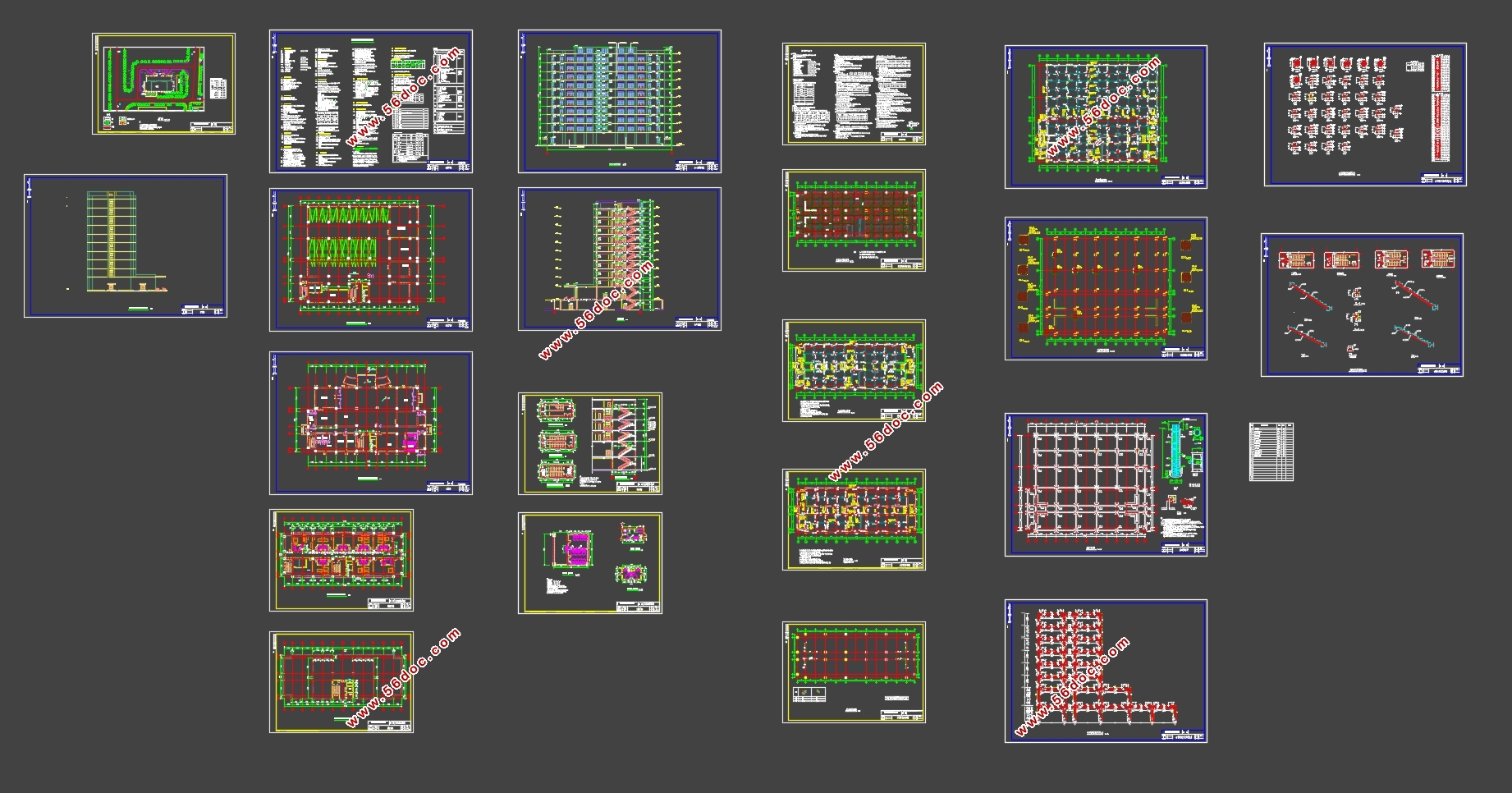

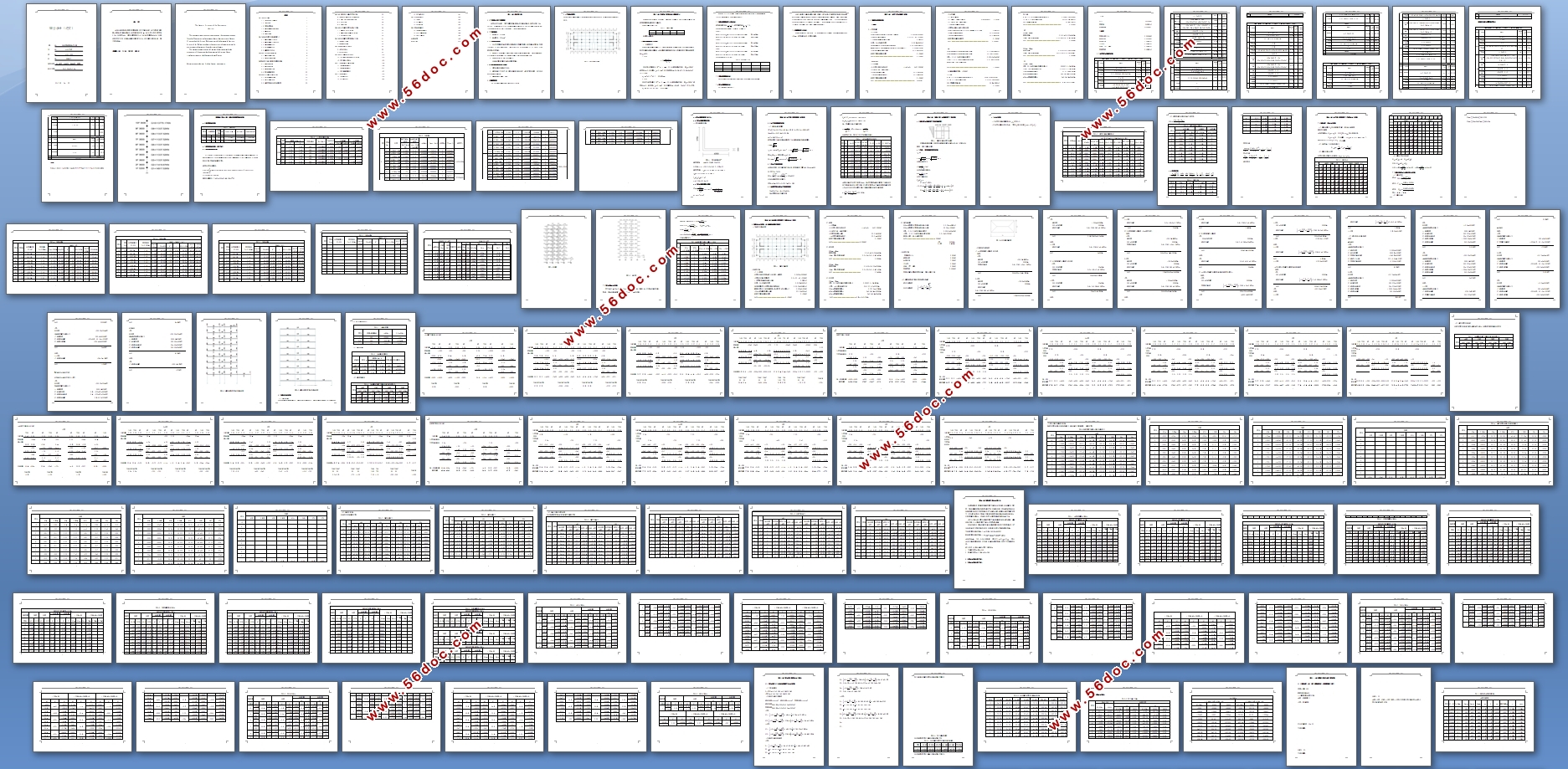

十层6965平米扬州剪力墙结构酒店式公寓设计(含建筑图结构图)(任务书,开题报告,外文翻译,论文计算书28000字,CAD建筑图10张,CAD结构图10张)
摘  要
本毕业设计题目为实际工程应用课题，位于江苏省扬州市，该工程为钢筋混凝土框架—剪力墙结构体系。该建筑总高度为37.6m，地上十层。建筑一层层高5.2米，标准层3.6米，建筑标准层面积731㎡，地上总建筑面积6965㎡。抗震设防烈度为7度，设计基本地震加速度值为0.10g，设计地震分组为第一组，属于Ⅱ类场地土。
关键词： 抗震   剪力墙   高层建筑   截面设计

The General Situation of the Engineering
Abstract
The graduation project is practical application issues，this engineering located in Yangzhou,The project is a reinforced concrete frame - shear wall structure. Housing 37.6 m total height of 10 layers. The building layers of high standards of 3.6m, level by level to 5.2m. The floor using frame - shear wall structure. In order to improve the overall seismic performance, all the works are cast slab column.
The engineering seismic intensity of 7 degrees, the basic design earthquake acceleration is 0.10g, design earthquake grouped into the first group. No soil liquefaction project site, which belongs to the class Ⅱ site soil.
Keywords: seismic shear wall  high-rise building  section design

1.1 工程地点及工程概况

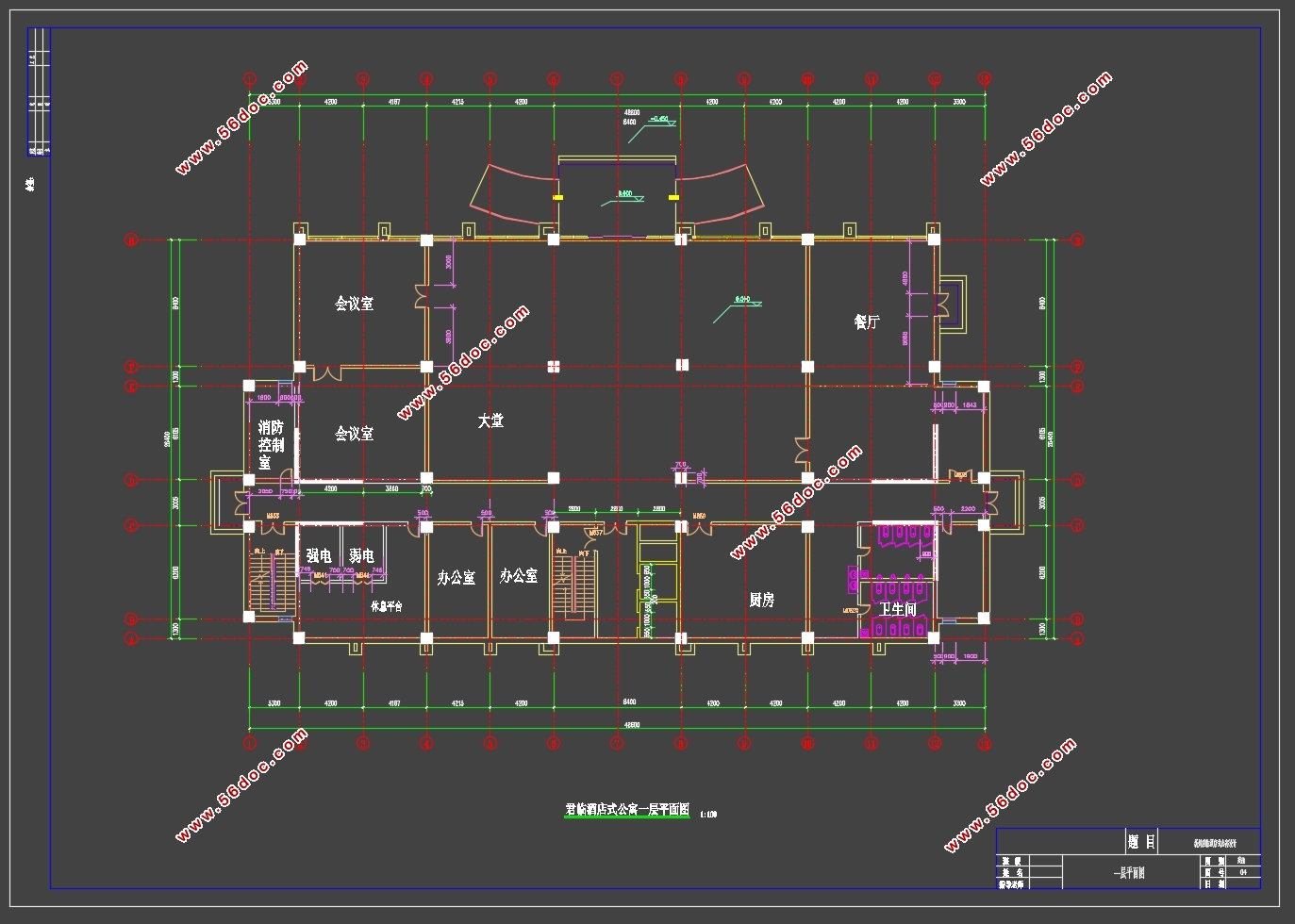

该项目位于扬州市，工程为钢筋混凝土框架—剪力墙结构体系。房屋总高37.6米，共10层，抗震设防烈度为7度，设计基本地震加速度值为0.10g，设计地震分组为第一组。工程场地无液化土层，属于Ⅱ类场地土。工程的平面图见附图。
1.2 气象资料
1. 基本风压：0.25kN/m2
2. 基本雪压：0.35kN/m2
1.3 工程地质资料
1、岩土工程勘察报告由某建筑设计院提供，根据勘测报告，拟建场地地势平坦，表面为素填土，以下粉土和粉质粘土；无液化土层分布，在天然地面以下2.0~2.5米处，对钢筋混凝土无侵蚀性。
2、基础形式：根据场地工程地质特征及拟建建筑物结构荷载特征，建议采用桩基础，以中等风化岩作为桩端持力层，单桩竖向承载力设计值以试桩结果为准。
3、场地无液化土层，属于Ⅱ类场地土。
详细地质勘查情况见本任务书附录资料。


目录
第一章 设计资料    1
1.1 工程地点及工程概况    1
1.2 气象资料    1
1.3 工程地质资料    1
1.4 结构和基础的安全等级    1
1.5 荷载取值    1
1.6 平面布置图    2
第二章 结构布置及初选截面尺寸    3
2.1 框架柱截面尺寸初选    3
2.2 框架梁截面尺寸的初选    4
2.3 填充墙截面初选    4
2.4 剪力墙截面初选    4
2.5 板截面尺寸初选    5
第三章  各层重力荷载计算    6
3.1 荷载标准值计算    6
3.2 各层重力荷载计算    9
第四章 剪力墙、框架及连梁刚度计算    17
4.1 柱线刚度计算    17
4.2 梁柱刚度计算    17
4.3 柱侧移刚度计算    17
4.4 剪力墙等效刚度    22
第五章 水平地震作用效应分析    23
5.1 水平地震荷载计算    23
5.2 总水平地震作用    23
5.3 各楼层质点的水平地震作用    23
第六章  框架-剪力墙协同工作计算    25
6.1框架-剪力墙协同工作计算简图    25
6.2 结构 值及荷载类型计算    25
6.3 内力计算    26
6.4 位移计算    28
第七章 水平地震作用下结构内力计算    30
7.1 框架梁、柱内力计算    30
7.2 框架柱轴力与框架剪力计算    31
7.3 剪力墙内力计算    39
第八章 竖向荷载作用下框架内力分析    41
8.1框架内力计算    41
8.2框架弯矩计算    55
第九章 框架梁柱内力组合    92
9.1梁内力组合    92
9.2柱内力组合    92
第十章 剪力墙连梁内力组合    120
10.1剪力墙在竖向荷载下内力计算    120
10.2剪力墙内力组合    124
第十一章 截面设计与配筋计算    126
11.1框架梁截面设计    126
11.2框架柱截面设计    141
11.3剪力墙截面设计    157
第十二章 楼梯设计    159
12.1梯段板设计    159
12.2平台板设计    160
12.3平台梁设计    161
第十三章 楼板设计    163
13.1荷载    163
13.2计算跨度    163
13.3弯矩计算    163
第十四章 桩基设计    165
14.1框架柱桩基设计    165
14.2 剪力墙桩基设计    166
14.3 地下室底板    168
电算结果    169
参考文献    205
