一种CT患者床预装工装设计(含CAD零件装配图,IGS,SolidWorks三维

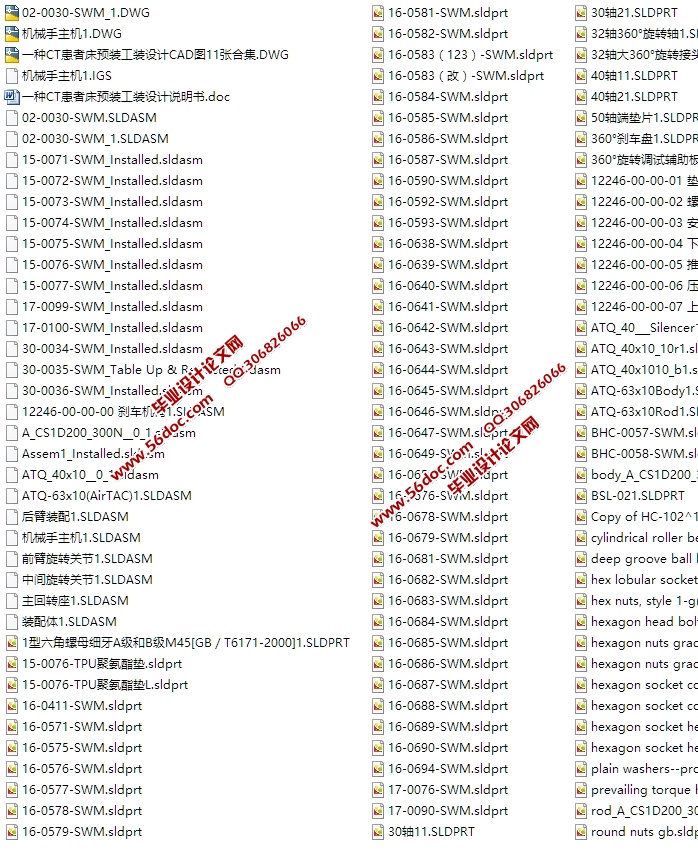

一种CT患者床预装工装设计(含CAD零件装配图,IGS,SolidWorks三维图)(论文说明书8400字,CAD图纸11张,STEP,IGS,SolidWorks三维图)
摘要
    本次毕业设计是关于CT患者床预装工装的结构设计，首先对CT患者床作了简单的概述；接着分析了该CT患者床中预装工装的结构的方案布局及工作原理，然后根据这些设计准则按照给定参数要求进行选型设计；接着对所选择的CT患者床预装工装的结构各主要零部件进行了校核。CT患者床预装工装由立柱，机械臂，吸盘组件以及气缸等几个部分组成。目前，CT患者床预装工装正朝着功能复合化，高效化，低摩擦的方向发展，近年来出现的夹持式CT患者床预装工装就是其中的一个。在患者床预装工装的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造患者床预装工装过程中存在着很多不足。
本次设计是关于CT患者床预装工装的结构设计，通过对传统的CT患者床患者床预装工装的结构进行了改进和优化，使得此种类型的CT患者床患者床预装工装的结构的使用范围更广泛，更加灵活，并且对今后的选型设计工作有一定的参考价值。

关键词：CT患者床预装工装；结构；改进；价值

2 CT患者床预装工装结构的设计

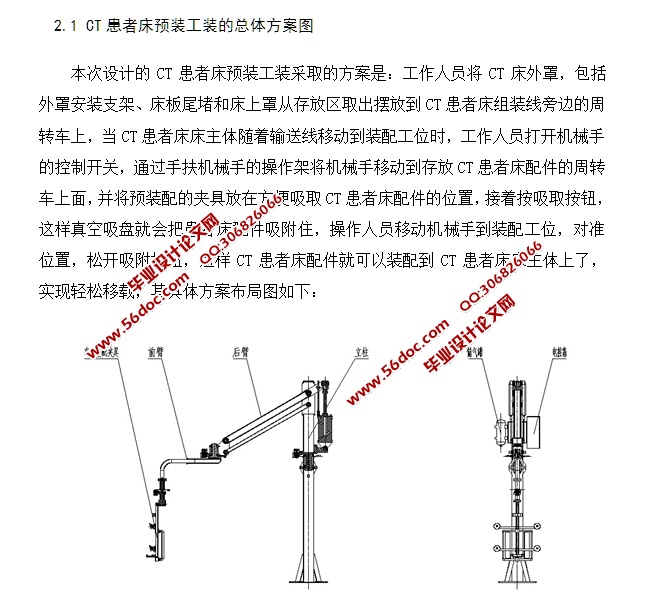

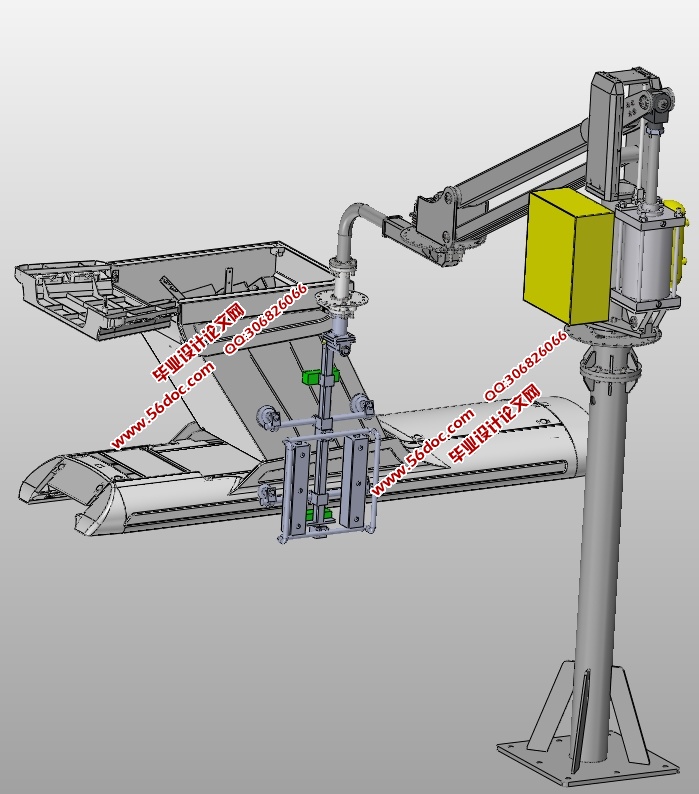

  2.1 CT患者床预装工装的总体方案图
本次设计的CT患者床预装工装采取的方案是：工作人员将CT床外罩，包括外罩安装支架、床板尾堵和床上罩从存放区取出摆放到CT患者床组装线旁边的周转车上，当CT患者床床主体随着输送线移动到装配工位时，工作人员打开机械手的控制开关，通过手扶机械手的操作架将机械手移动到存放CT患者床配件的周转车上面，并将预装配的夹具放在方便吸取CT患者床配件的位置，接着按吸取按钮，这样真空吸盘就会把患者床配件吸附住，操作人员移动机械手到装配工位，对准位置，松开吸附按钮，这样CT患者床配件就可以装配到CT患者床床主体上了，实现轻松移载，其具体方案布局图如下：

  2.2 CT患者床预装工装的工作原理
    CT患者床预装工装的工作原理为：工作人员将CT床外罩，包括外罩安装支架、床板尾堵和床上罩从存放区取出摆放到CT患者床组装线旁边的周转车上，当CT患者床床主体随着输送线移动到装配工位时，工作人员打开机械手的控制开关，通过手扶机械手的操作架将机械手移动到存放CT患者床配件的周转车上面，并将预装配的夹具放在方便吸取CT患者床配件的位置，接着按吸取按钮，这样真空吸盘就会把患者床配件吸附住，操作人员移动机械手到装配工位，对准位置，松开吸附按钮，这样CT患者床配件就可以装配到CT患者床床主体上了，实现轻松移载。


目 录
绪论    1
    1.课题的来源与研究的目的和意义    2
       1.1本课题研究的内容    3
   1.2 Solidworks设计基础    6
       1.2.1 草图绘制    7
1.2.2 基准特征，参考几何体的创建    10
1.2.3 拉伸、旋转、扫描和放样特征建    12
1.2.4 工程图的设计    12
1.2.5 装配设计    12
    2. CT患者床预装工装结构的设计    12
    2.1 CT患者床预装工装总体方案图    12
    2.2 CT患者床预装工装的工作原理    13
    2.3 CT患者床预装工装的功能特点    13
    2.4 机械传动部分的设计计算    14
         2.4.1真空吸盘的选型计算    15
         2.4.2气缸的选型计算    17
         2.4.3 轴承的选型计算    17
    2.5 方管强度的校核计算    17
    2.6 CT床支架强度的校核计算    17
3. CT患者床预装工装中主要零件的三维建模    18
     3.1 立柱的三维建模    19
     3.2 前臂的三维建模    20
     3.3 CT患者床预装夹具的三维建模    20
     3.4 CT患者床预装工装的三维建模    21
4. 三维软件设计总结    21
结    论    22
致    谢    23
参考文献    24
