垂直升降立体车库设计(含CAD零件图装配图,SolidWorks三维图)

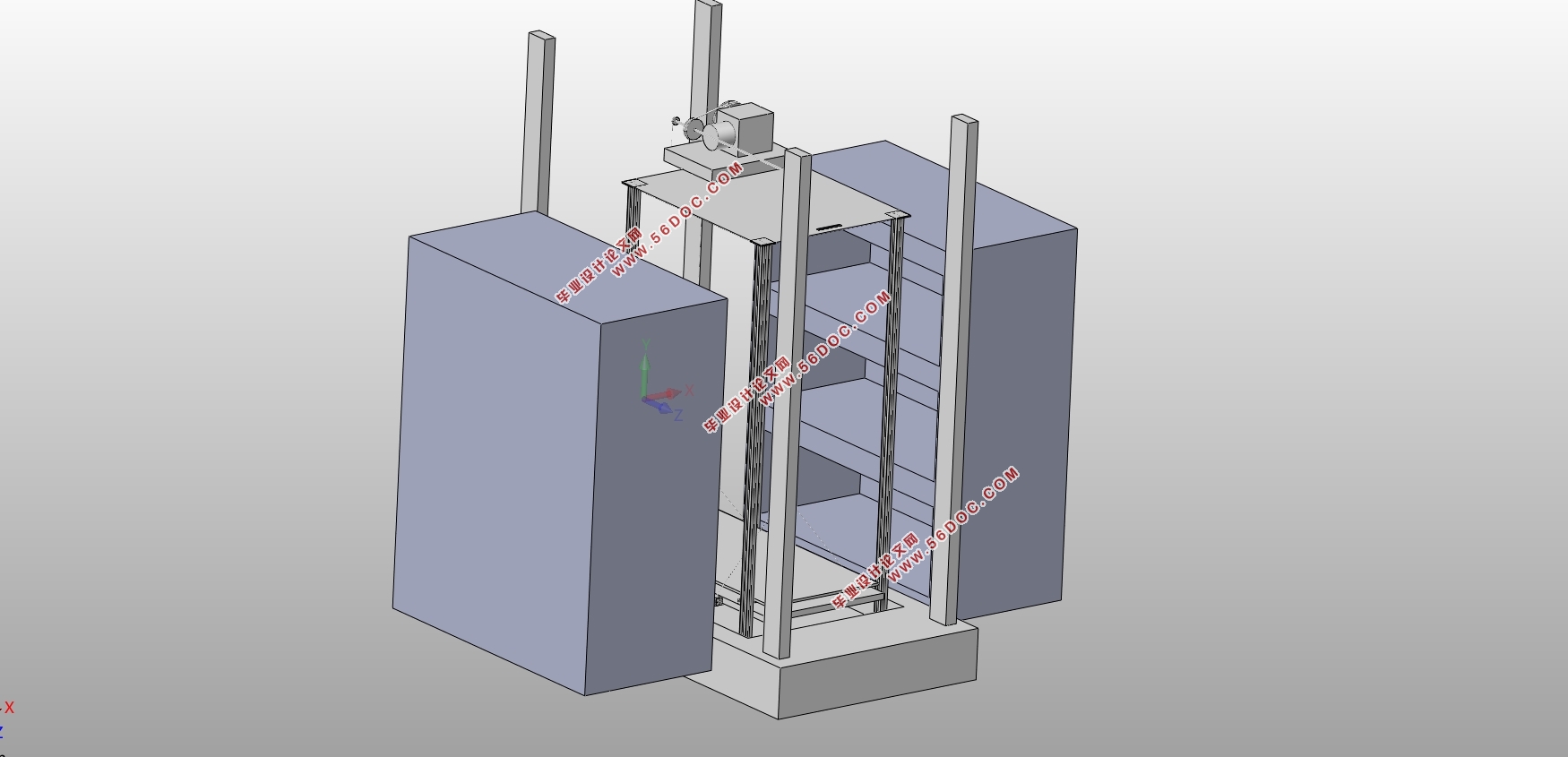

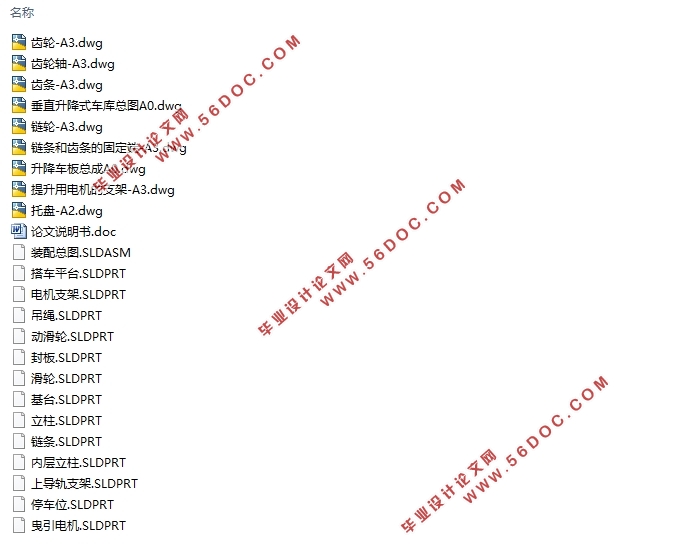

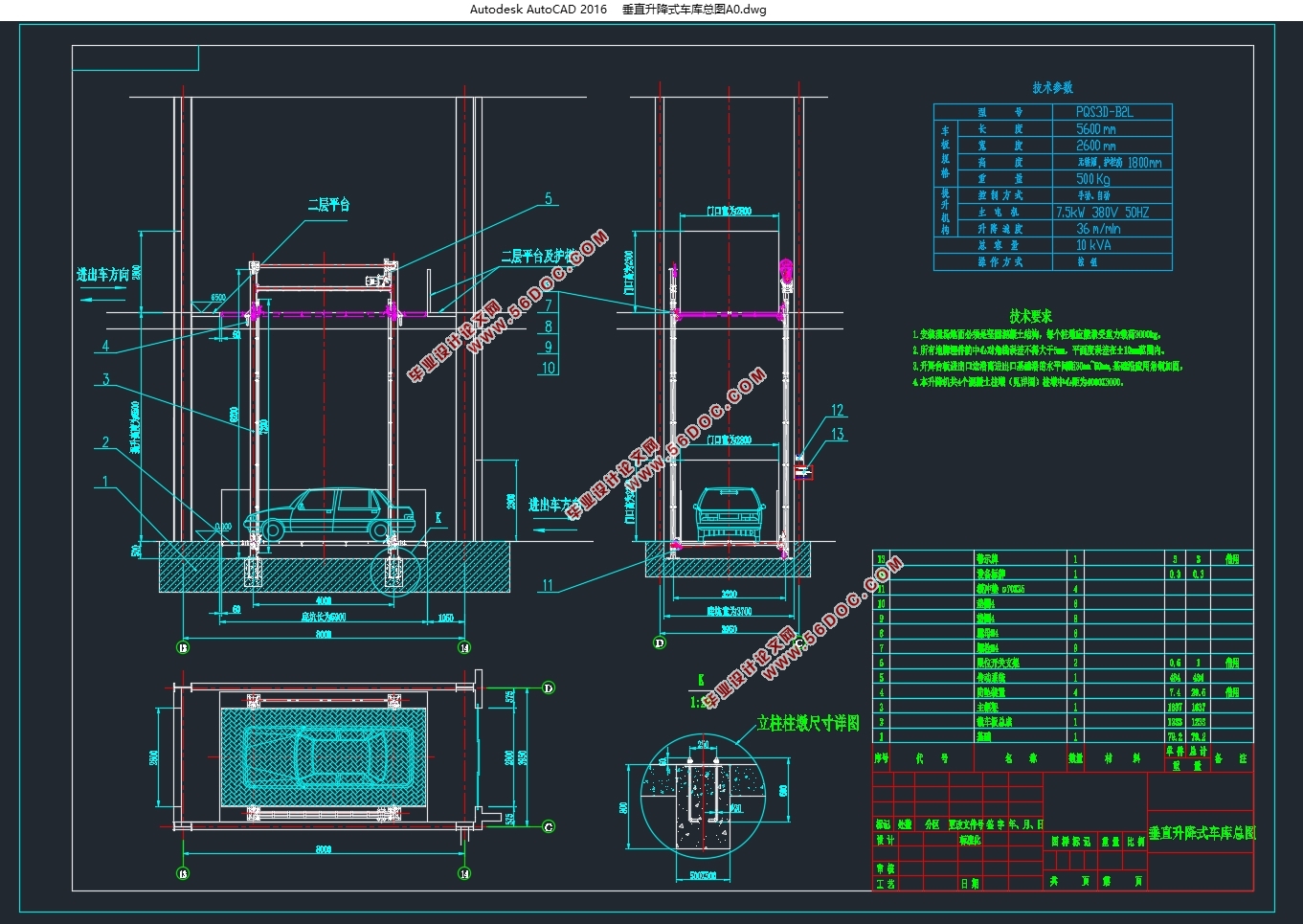

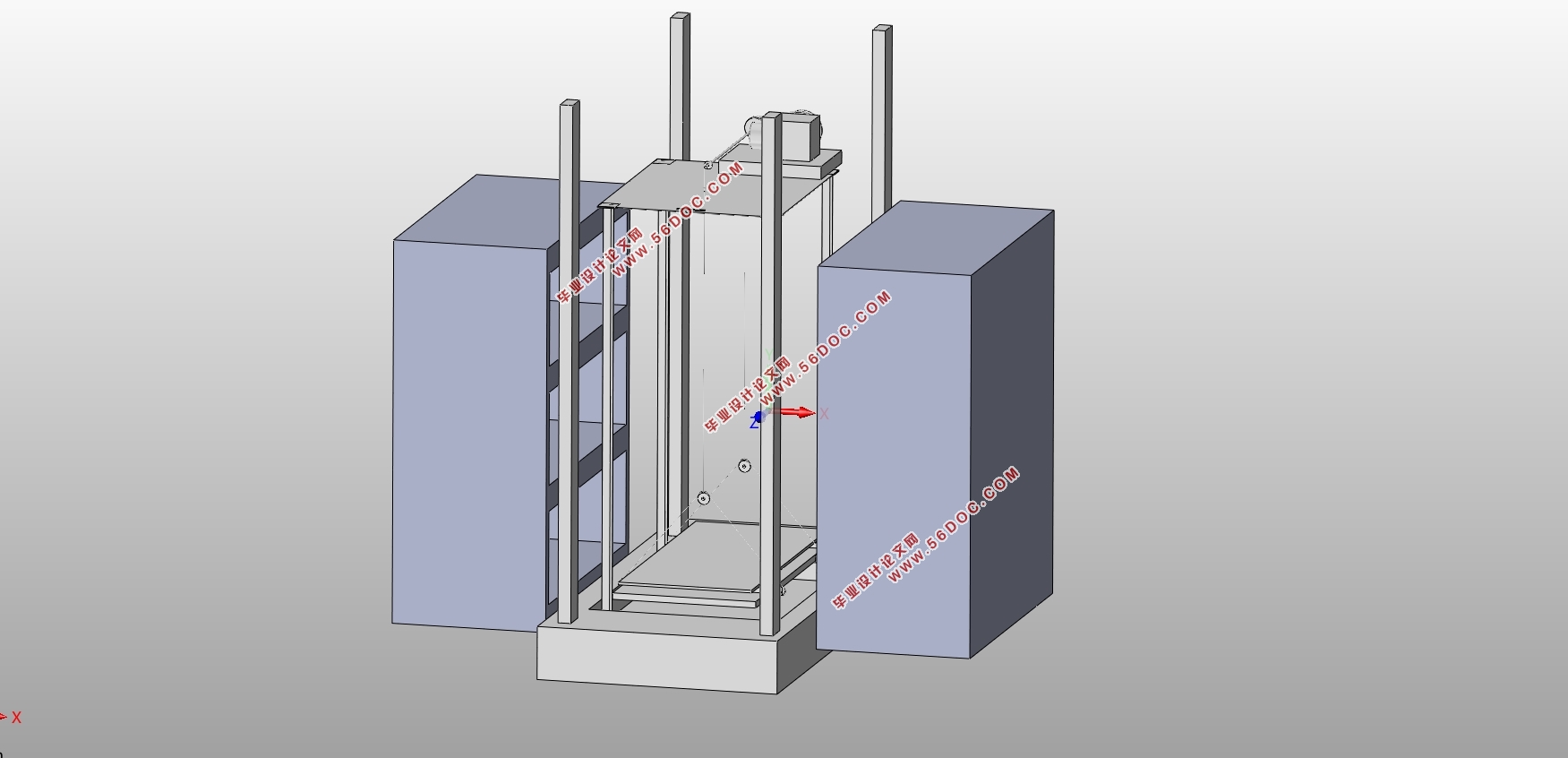

垂直升降立体车库设计(含CAD零件图装配图,SolidWorks三维图)(论文说明书13000字,CAD图9张,SolidWorks三维图)
机械式停车设备是解决城市停车问题的有效途径。它被广泛应用于各种场合。
本文对垂直升降式停车设备进行了认真的分析研究。首先简要介绍了垂直升降式停车设备的特点和概况，然后对垂直升降立体车库的总体结构进行了探讨。选择链传动横移作为车库的检修形式，选择牵引传动作为车库的升降驱动形式。
在完成总体框架设计之后，对车库的工作原理进行了详细的研究。分析了停车位的布局及有关要求，确定了符合国家标准的停车位和车辆承载板的具体结构。讨论了工作过程的设计功能要求和实现方法。完成了链传动横向接入和车载板的设计计算和验证。
提升系统是车库的关键部件。在提升系统中选择牵引系统，并对牵引系统进行了研究。分析了影响牵引力的因素，并对牵引力进行了校核。根据车库提升系统的工作特点，选择交流变频电机。针对车库运行中的不安全因素，采用超速保护系统和底部碰撞保护装置，提高了举升系统的可靠性。
关键词：垂直升降式；立体车库；存储系统


目 录
第一章 绪 论    IV
第二章 立体车库总体结构研究    1
  2.1 垂直升降式停车设备概况    1
  2.2 车库整体方案    1
  2.3 升降驱动系统    2
  2.4 车辆存取方式    3
第三章 车库存取机构研究设计    1
  3.1 车库停车位研究    1
  3.2 载车板结构    3
  3.3 存取机构研究    3
第四章 立体车库升降机构的研究与设计    1
  4.1 升降机构的整体结构    1
  4.2 曳引系统研究分析    3
  4.3 安全机构研究分析    10
第五章 总 结    1
第六章 参考文献    1
第七章 致 谢    2
