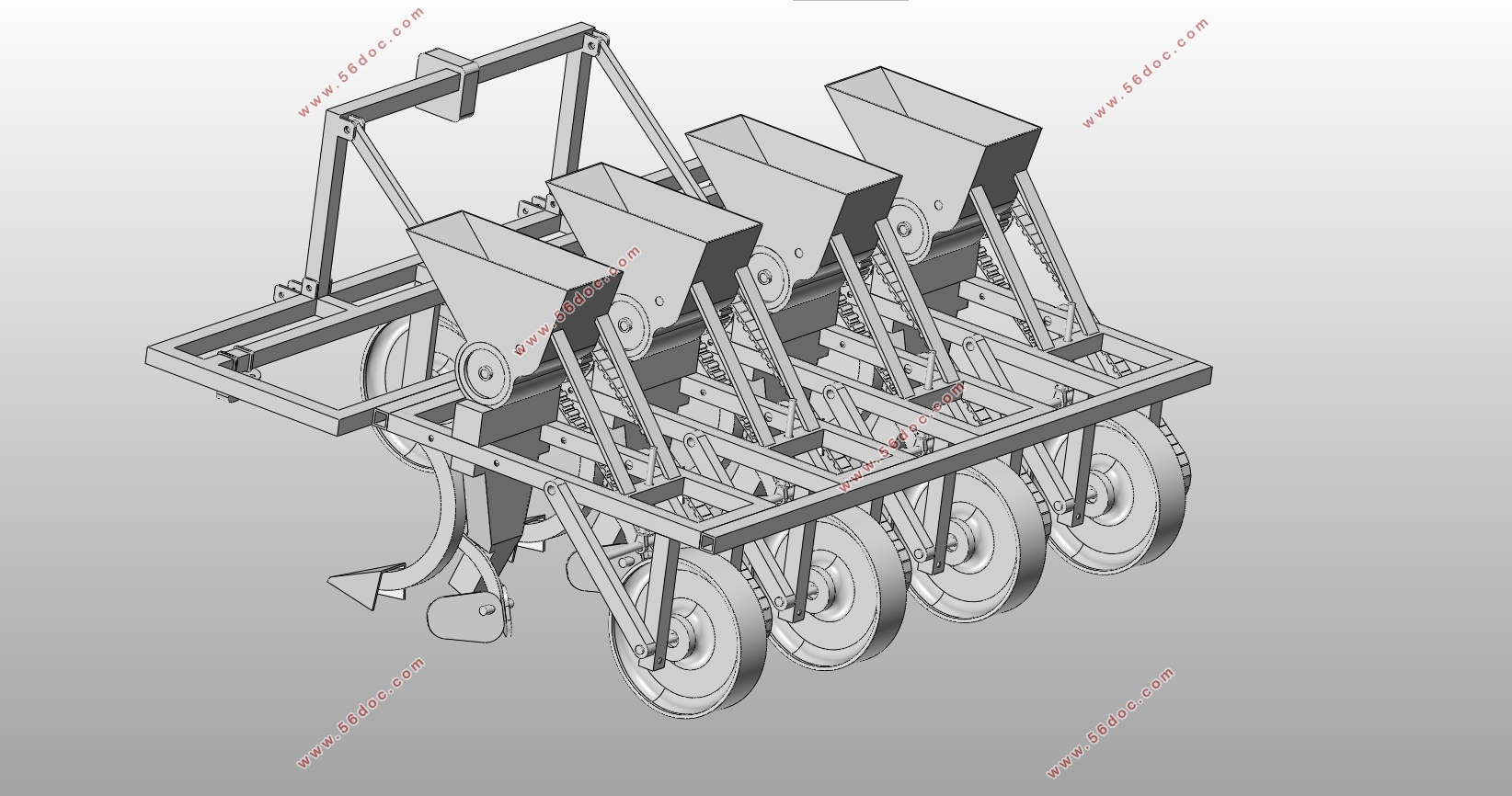

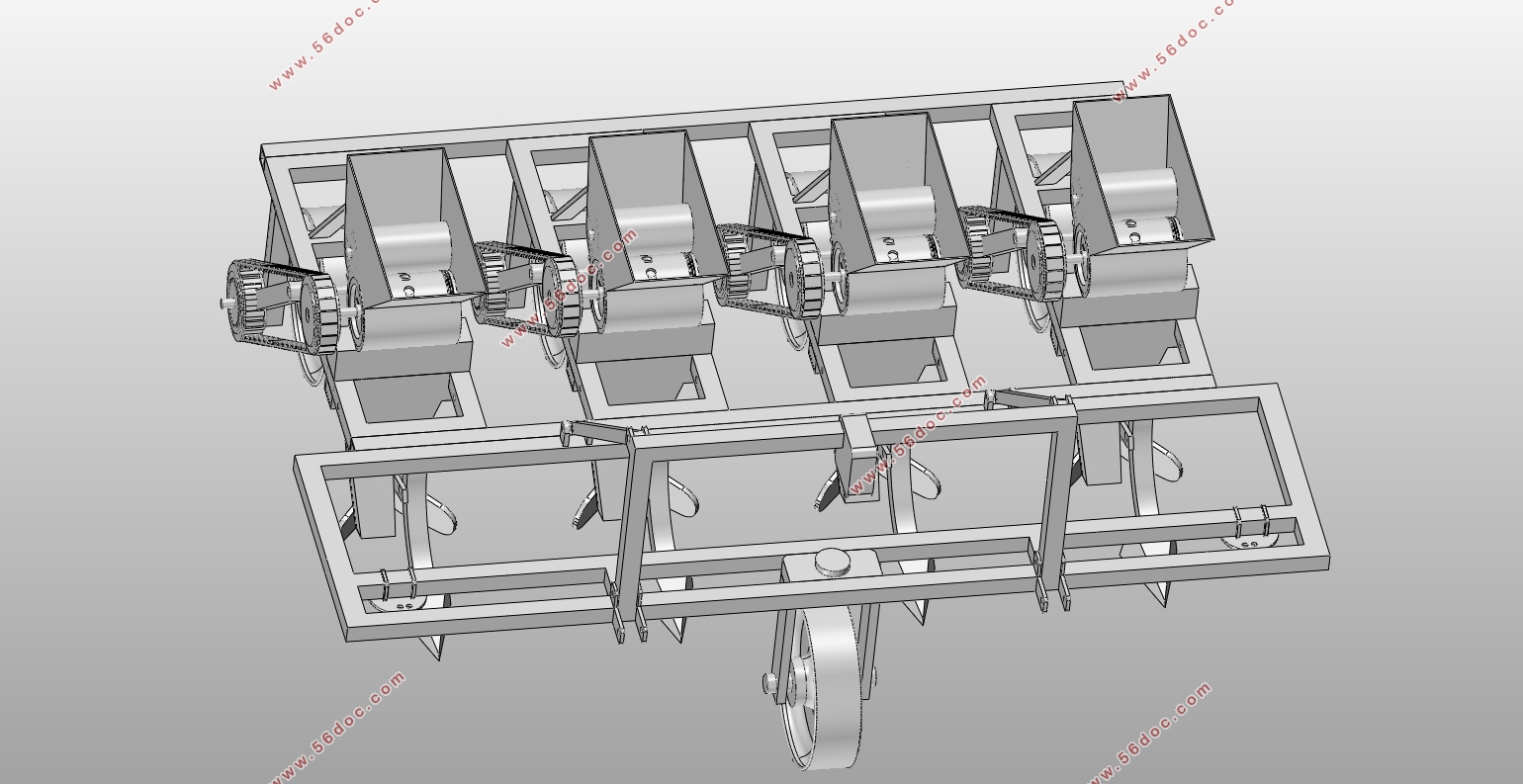

小型小麦播种机的设计(含CAD零件图装配图,UG三维图)

小型小麦播种机的设计(含CAD零件图装配图,UG三维图)(论文说明书9000字,CAD图纸7张,UG三维图)
总体方案
小麦播种机主要由播种箱、播种轮、压紧轮、动力装置和播种轮旋转机构五部分组成。其总体设计方案如图2-1所示。播种箱和播种轮运动装置连接在一起，由人工提供动力，使播种轮能实现转动和播种分开的操作，播种轮运动机构以及压紧轮其动力也是由动力装置提供。总体方案拟将开沟装置、播种装置、覆土装置及镇压装置与选用拖拉机融为一体，使之能一次性顺利完成开沟、播种、覆盖、镇压等功能，悬挂机构要有效的控制工作部件作业时的播深以及运输时的通过性，挖土器除了能开出平整的地沟外还具备自动覆土的功能；播种装置确保在播种过程中出现漏播、重播等现象的几率不超过5%。镇压轮要求镇压效果好，作业后的地面平整。
工作原理
本机通过悬挂与拖拉机相连，拖拉机前进时输出动力带动播种机工作，作业速度为1m/s。播种机具工作的动力来源为：行走轮随拖拉机前进转动输出的动力。随着拖拉机前进而转动，由播种轮轮传递动力，在播种轮轴端装传动带轮, 播种机工作时，拖拉机通过动力输出轴将动力传递给行走轮，行走轮上的主动轴将动力传递给中间轴，行走轮随拖拉机前进而转动，通过链条将动力传给播种机构，排出的种子先后进入开好的地沟中，覆土器进一步覆盖种沟，镇压轮的圆锥滚筒随即以均匀适当的压力压密。


目  录
小型小麦播种机的设计    1
1 绪论    2
1.1研究的背景和意义    2
1.2 国外研究现状    2
1.3 国内研究现状    4
1.4技术路线图    5
2播种机整体结构方案设计    6
2.1总体方案    6
2.2播种轮旋转机构    7
2.3拟采取的技术措施    7
2.4工作原理    7
3 播种机主要零部件设计计算    9
3.1 小麦播种机播种轮断面设计方式    9
3.2整体支架架强度的计算    10
3.3支撑架变形度计算    12
4 播种轮的设计方法    14
4.1 播种轮旋转装置    14
4.2播种轮的设计    15
5 压紧轮的设计    15
5.1 压紧轮的三维图    15
5.2 最大歪斜侧向力    15
5.3 播种轮中央断面合成应力：    16
6 播种箱的设计计算    17
6.1计算播种箱工作循环中的最大载荷    17
6.2  轴的设计计算    21
6.3 轴的结构设计    22
6.4传动结构及设计    23
7 运动学仿真    24
9 轴的加工工艺    26
结论与展望    27
致  谢    28
参考文献    29
