CA6140车床法兰盘加工工艺,钻4×φ9mm孔的钻床夹具(课程设计)

来源:56doc.com  资料编号:5D13578 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D13578
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

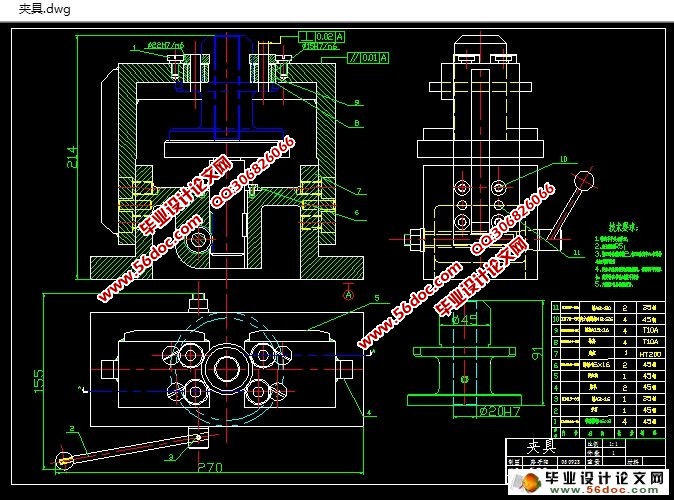

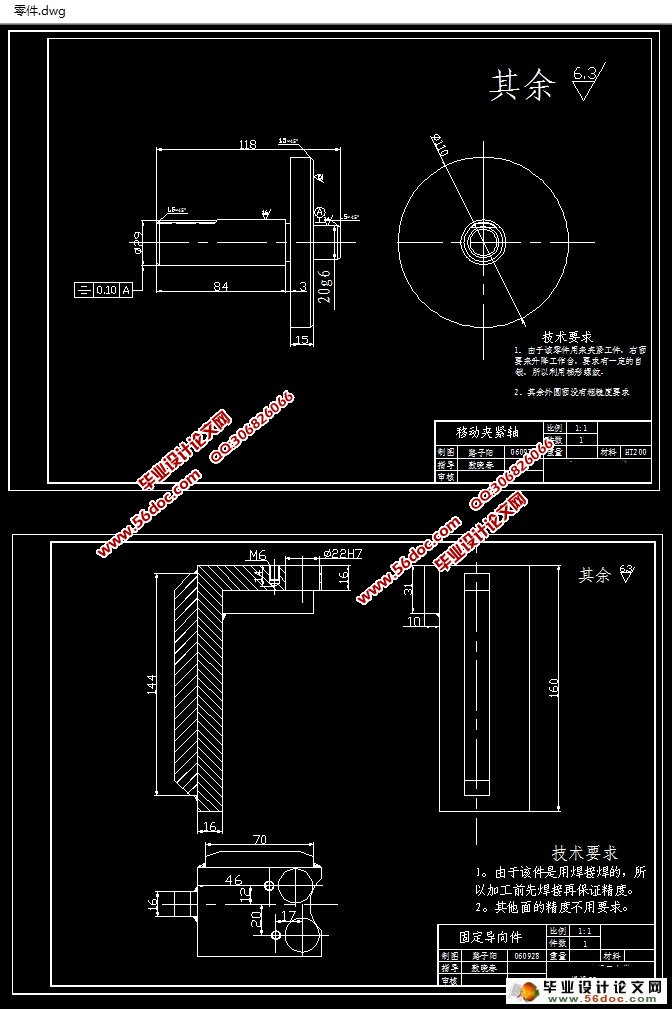

CA6140车床法兰盘加工工艺,钻4×φ9mm孔的钻床夹具(课程设计)(任务书,设计说明书2800字,CAD图纸4张,工序卡)
一、零件的分析
(一)  零件的作用
题目所给的零件是CA6140车床的法兰盘。主要是要来安装在机床上,起到导向的作用使机床实现进给运动。
(二)  零件的工艺分析
CA6140车床共有八处加工表面,其间有一定位置要求。分述如下:
1.   以φ100 为基准面加工表面
这一组加工表面包括:   , 的右端面
2. 以   端面为基准, 先用 的钻头钻孔,然后再用铰刀铰孔
由于孔与 有跳动的要求,所以要以. 以   端面为基准
3.以   端面为基准,车 、 、 外圆,并导 ,和 ,
4.要以孔 为基准,精车所有外圆面,使其达到要求


CA6140车床法兰盘加工工艺和钻4×φ9mm孔的钻床夹具(课程设计)
CA6140车床法兰盘加工工艺和钻4×φ9mm孔的钻床夹具(课程设计)
CA6140车床法兰盘加工工艺和钻4×φ9mm孔的钻床夹具(课程设计)
CA6140车床法兰盘加工工艺和钻4×φ9mm孔的钻床夹具(课程设计)


目录
序言    2
一、零件的分析    2
(一)  零件的作用    2
(二)  零件的工艺分析    2
二、      工艺规程设计    3
(一)确定毛坯的制造形式    3
(二)基面的选择    3
(三)制定工艺路线    4
(四)机械加工余量、工序尺寸及毛皮尺寸的确定    5
(五)确立切削用量及基本工时    6
夹具设计:    10
