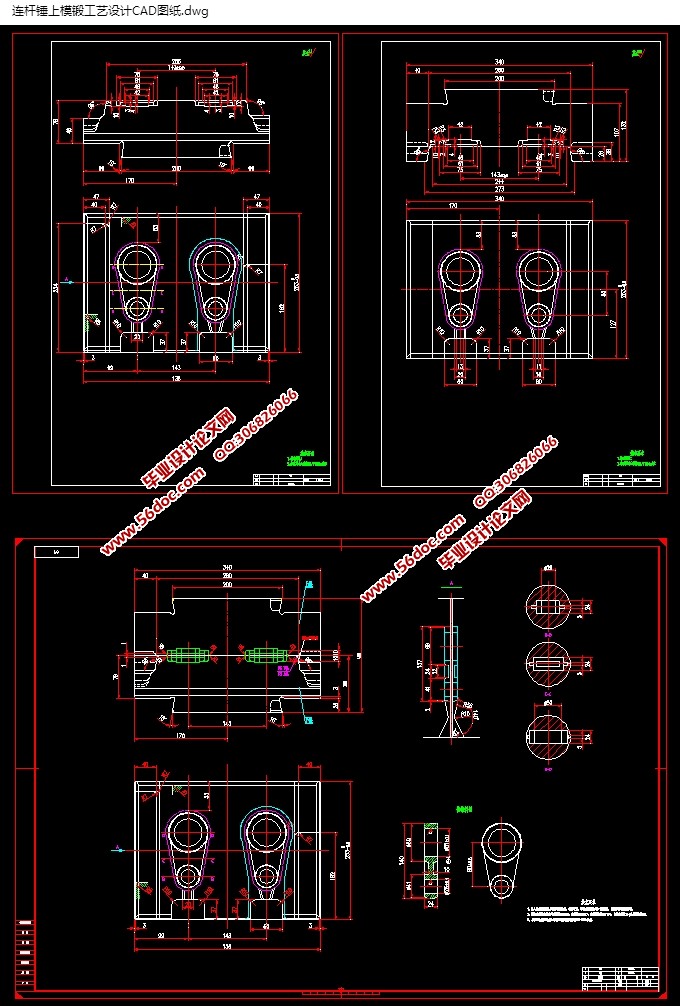

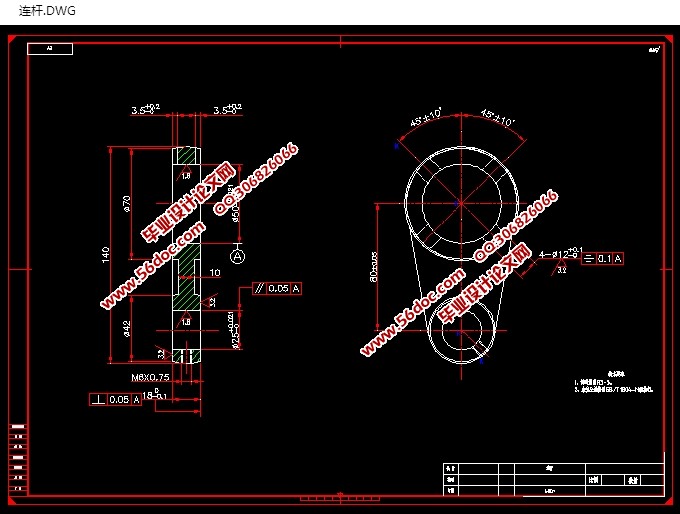

连杆锤上模锻工艺设计(含CAD零件装配图)(论文说明书15700字,CAD图纸4张)
摘要
    锻造是一种利用锻压机械对金属坯料施加压力,使其产生塑性变形以获得具有一定机械性能、一定形状和尺寸锻件的加工方法,锻压(锻造与冲压)的两大组成部分之一。锻造生产是机械制造工业中提供机械零件毛坯的主要加工方法之一。通过锻造,不仅可以得到机械零件的形状,而且能改善金属内部组织,提高金属的机械性能和物理性能。一般对受力大、要求高的重要机械零件,大多采用锻造生产方法制造。如汽轮发电机轴、转子、叶轮、叶片、护环、大型水压机立柱、高压缸、轧钢机轧辊、内燃机曲轴、连杆、齿轮、轴承、以及国防工业方面的火炮等重要零件,均采用锻造生产。
国内部分企业已配备检测仪表和测试技术,采用计算机控制数据处理的现代自动化超声波探伤检测系统,采用各种专用的自动超声波探伤系统,完成各种质量体系的认证等。高速重载齿轮锻件产品的关键生产技术不断被攻克,并在此基础上实现了产业化生产。在引进国外先进生产技术和关键设备的基础上,中国已能自己设计和制造高速重载齿轮锻件的生产装备,这些装备已接近国际先进水平,技术和装备水平的提升有力的促进了国内锻造行业的发展。
关键词:锻造;制造;生产装备;行业
ABSTRACT
    This paper is based on the machinery design and machinersoftware to conduct the part modeling which was designed well, and  then conduct assembly design which the parts was built, get the corresponding assembly model, finally conduct movement simulation to the corresponding assembly model. first of all, design the main parts institutional model of the sewing machine, secondly use the drawing software to conduct the part modeling which was designed well, and then conduct assembly design which the parts was builty principle and the 3d drawing software and related knowledge and theory, by collecting relevant data of sewing machine and reading the related literature books and referring to the sewing machine in the tailor shop, first of all, design the main parts institutional model of the sewing machine, finally conduct movement simulation to the corresponding assembly model. ing machine and reading the related literature books and referring to the sewing machine in the tailor shop.
    At present, part of the processing of domestic have begun to close to the  machine tool, but also need to clamp the workpiece, that is to say, although the technology has been greatly improved but his nature has not changed much, on the flip side, because of his skill  therefore, tool holder part can clamp the tool also needs our staff to develop.first of all, and then conduct assembly design which the parts was built, get the corr.
Key Words: sewing machine, part modeling,assembly design, movement simulation

2 零件结构及工艺性分析
2.1 材料分析
本次设计的连杆所采用的材料是40Cr,40Cr是我国GB的标准钢号,40Cr钢是机械制造业使用最广泛的钢之一。调质处理后具有良好的综合力学性能,良好的低温冲击韧性和低的缺口敏感性。钢的淬透性良好,水淬时可淬透到Ф28~60mm,油淬时可淬透到Ф15~40mm。这种钢除调质处理外还适于氰化和高频淬火处理。切削性能较好,当硬度为174~229HB时,相对切削加工性为60%。该钢适于制作中型塑料模具。
2.2 结构工艺分析
    题目给出的零件是连杆。连杆主要是起传动作用,一个设备的正常运行离不开轴,轴承等一些传动零件和传动机构,同样,连杆的作用是连接在两个零件之间,起到连接的作用。故连杆零件的加工精度和表面光洁度直接影响着传动的精度和效率,可以说,一个加工精度高的连杆与加工精度的低的连杆相比,其传动效果很明显。


连杆锤上模锻工艺设计(含CAD零件装配图)
连杆锤上模锻工艺设计(含CAD零件装配图)
连杆锤上模锻工艺设计(含CAD零件装配图)



目录
摘要    1
目录    2
1 绪论    4
1.1 模具的意义    4
1.2 各种模具的分类和占有量    5
2 零件结构及工艺性分析    5
2.1 材料分析    5
2.2 结构工艺分析    6
3 锻件图的设计    7
3.1 分模面在选择    7
3.2 锻件公差及余量的确定    8
3.2.1锻件公差及余量的分析    8
3.2.2模锻件的公差的确定    10
3.3 圆角半径及模锻斜度的选择    12
3.3.1圆角半径的确定    12
3.3.2模锻斜度的选择    13
3.4 冲孔连皮的设计    14
3.5 技术要求    15
3.6 锻件图    15
4模锻模镗的设计    15
4.1 终锻模膛设计    16
4.1.1热锻件图    16
4.1.2飞边槽的选择    17
4.1.3钳口的设计    19
5模锻变形工步选择    19
6坯料尺寸的计算    20
6.1 长轴类锻件坯料尺寸的计算    20
7 制坯模镗的设计    22
7.1 制坯工步的选择拔长加开式滚压    22
7.1.1 拔长模膛设计    22
7.1.2滚压模镗设计    24
8 设备吨位的选择    25
9 锻模结构设计    26
9.1模膛的布排    26
9.2 错移力的平衡与锁扣    27
9.2.1 模块的设计    27
9.2.2 锁扣的设计    27
9.3 锻模材料    28
10 模锻后续工序    28
10.1加热方式及锻造温度的选择    28
10.2 锻件的切边与校正    28
10.3 锻模的冷却与热处理    28
10.3.1 锻模的冷却    28
10.3.2 锻模的热处理    29
10.4 锻件的表面清理    29
10.5 锻件的质量检验    30
结 论    30
参考文献    31
致  谢    32
