本田270支架加工工艺及夹具设计(含CAD图)

来源:56doc.com  资料编号:5D15288 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D15288
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

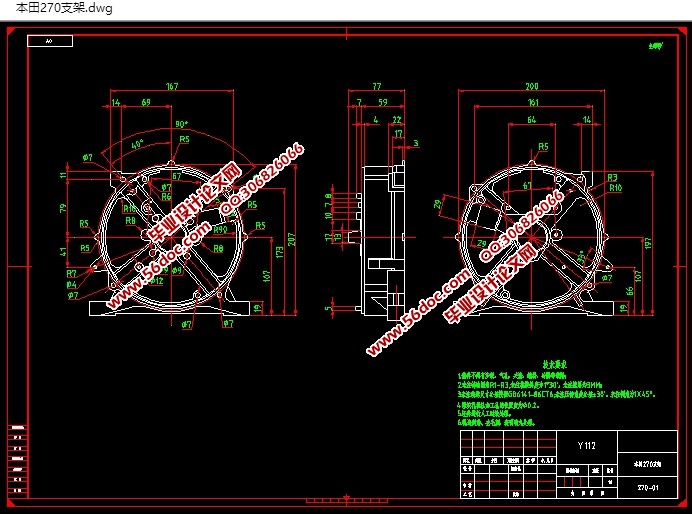

本田270支架加工工艺及夹具设计(含CAD图)(论文说明书9700字,CAD图纸4张,工艺卡,工序卡)
摘 要
 本次设计的主要内容是本田270支架加工工艺规程及镗 孔镗孔夹具的设计。本田270支架主要是用在汽车上面,其主要加工表面及控制位置为 左右两端面和 内孔。由零件要求分析可知,保证 左右两端面的厚度尺寸和 内孔尺寸的同时应该尽量保证其垂直度,这对于后工序装配和总成使用上来说都有重要影响。所以,工序安排时,采取以 左右两端面粗定位夹紧加工后,对 孔进行镗削加工同时成型。因其粗糙度为Ra1.6,可通过粗镗、精镗满足。本文的研究重点在于通过对本田270支架的工艺性和力学性能分析,对加工工艺进行合理分析,选择确定合理的毛坯、加工方式、设计高效、省力的夹具,通过实践验证,最终加工出合格的本田270支架零件。
关键词:本田270支架,工艺规程,镗孔夹具,工艺路线,加工方式;

2、零件的分析
2.1、零件的作用:
题目所给的零件是本田270支架,而支架一般是架子类似的结构,上面钻或铣有直孔或者是螺纹孔,其作用是用来与其它部件进行连接的。而本课题的任务就是”本田270支架加工工艺及夹具设计“。

2.2、零件的工艺分析:
(1)以主视图为主要加工表面的加工面。
这一组加工表面包括:

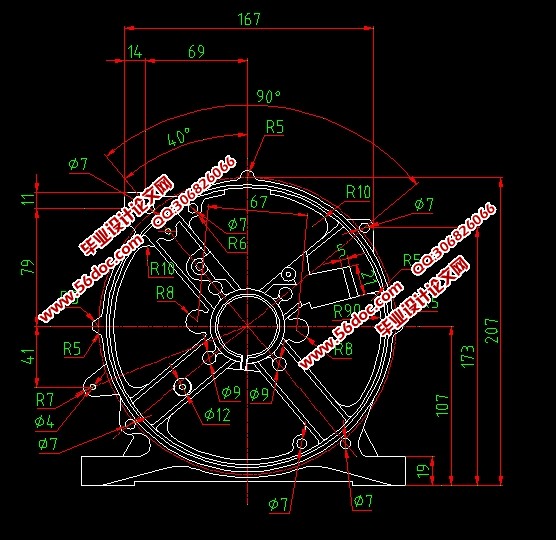

本田270支架的左右端面的铣削加工, 内孔的铣削加工以及 4-M5-6H螺纹孔的加工,4-∮6.6通孔的加工,2-∮6.8,2-∮10,7-M5-6H螺纹孔、直孔的加工,其中四个侧面的表面粗糙度要求为 ,4-M6螺纹孔、2-M10、4-∮12直孔,2-M5螺纹孔的表面粗糙度要求为 。

3、确定毛坯,绘制毛坯图、零件图
3.1、确定毛坯的制造形式及材料:
“本田270支架”零件材料采用Y112制造。本田270支架材料为Y112,需人工时效,生产类型为大批量生产,采用铸造毛坯。
由于零件尺寸不大,结构比较复杂,因此我们采用直接铸坯的形式,从而提高劳动生产率,降低成本。


本田270支架加工工艺及夹具设计(含CAD图)
本田270支架加工工艺及夹具设计(含CAD图)
本田270支架加工工艺及夹具设计(含CAD图)
本田270支架加工工艺及夹具设计(含CAD图)


目录
摘 要    3
Abstract    4
1、绪  论    4
2、零件的分析    5
2.1、零件的作用    5
2.2、零件的工艺分析    5
3、确定毛坯,绘制毛坯图、零件图    8
3.1、确定毛坯的制造形式及材料    8
3.2、机械加工余量、工序尺寸及毛坯尺寸的确定    8
4、工艺规程设计    10
4.1、定位基准的选择    10
4.2、制定工艺路线    10
4.3、选择加工设备及刀、夹、量具    14
4.4  确定切削用量及基本工时    16
  4.4.1粗铣、半精铣厚度尺寸 两端面    17
  4.4.2 粗铣、精铣 内孔,保证高度尺寸3.5到位    18
  4.4.3粗镗∮40内孔    18
  4.4.4粗镗、精镗 内孔至尺寸    19
  4.4.5钻主视图上4-∮6.6通孔    19
  4.4.6钻、攻主视图上4-M5-6H螺纹孔至尺寸    20
  4.4.7钻、攻主视图上M6-6H螺纹孔至尺寸...................................................................................23
      4.4.8钻2-∮6.8深8直孔至尺寸..............................................................................................24
      4.4.9钻2-∮10直孔至尺寸.......................................................................................................24
      4.4.10钻左视图上2-∮6.6通孔................................................................................................25
      4.4.11钻、攻左视图上7-M5-6H螺纹孔至尺寸.......................................................................25
5、镗孔夹具的设计    26
5.1定位基准的选择    26
5.2定位误差的分析    26
5.3切削力及夹紧力的计算    29
5.4镗套与衬套的设计    31
5.5夹紧元件及动力装置确定    32
5.6夹具设计及操作的简要说明    32
小 结    34
致 谢    35
参考文献    36
