法兰盘1加工工艺设计(含CAD零件图夹具图)

来源:56doc.com  资料编号:5D15306 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D15306
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

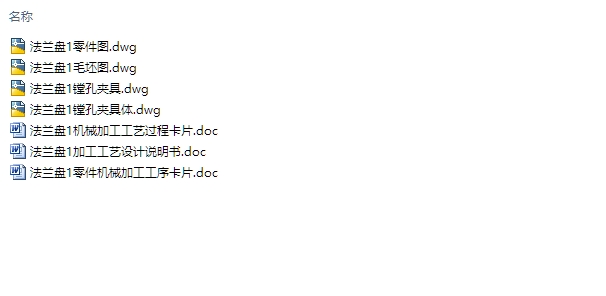

法兰盘1加工工艺设计(含CAD零件图夹具图)(论文说明书9000字,CAD图纸4张,工艺卡,工序卡)
摘 要
本次设计的主要内容是法兰盘1加工工艺设计,法兰盘主要是与其它零件配对使用,其主要加工表面及控制位置为 外圆和 内孔。由零件要求分析可知,保证 外圆和 内孔尺寸的同时应该尽量保证其同轴度,这对于后工序装配和总成使用上来说都有重要影响。所以,工序安排时,采取以 大外圆粗定位夹紧加工后,对 内孔进行镗削加工同时成型。因其粗糙度为Ra3.2,可通过粗镗、半精镗满足。对于钻 孔时,主要以法兰盘的 定位,控制其自由度,以达到加工出来的产品满足要求并且一致性好的目的。
本文的研究重点在于通过对法兰盘的工艺性和力学性能分析,对加工工艺进行合理分析,选择确定合理的毛坯、加工方式、设计高效、省力的夹具,通过实践验证,最终加工出合格的法兰盘零件。
关键词:法兰盘;加工余量;工艺;夹具

ABSTRACT
Enable producing the target in process of production raw materials, the blank , state of quality and quantity on part become always  take place direct course of change ask craft course, if the blank is made, machining, heat treatment , assemble etc. and call it the craft course. In the course of making the craft , is it confirm every erector location and worker step that process need this of process to want, the locomotive of processing , this process , and the entering the giving amount of the lathe, cut depth , the rotational speed of the main shaft and speed of cutting, the jig of this process, the cutter and measuring tool, a one hundred sheets of number of times still leaves and a one hundred sheets of length leaves, calculate basic time of this process , auxiliary time and service time of place of working finally.
At present, part of the processing of domestic have begun to close to the  machine tool, but also need to clamp the workpiece, that is to say, although the technology has been greatly improved but his nature has not changed much, on the flip side, because of his skill and precision is high, so a high quality tool holder of  machine tools is an absolute necessity. As everyone knows, because our technology in the unceasing development, technical requirements for processing of the knife is also more and more high, before an ordinary lathe is clamped four tool, and now there is a large number of will not meet the work requirements, therefore, tool holder part can clamp the tool also needs our staff to develop.

KEYWORDS:fixture multi-function; Die forging links; Group technology;clipping tight

零件的分析
2.1 夹具的发展史
题目所给的零件是法兰盘,而法兰一般是盘状物,上面钻或铣有直孔或者是螺纹孔,其作用是用来与其它部件进行连接的。电机上的法兰主要有两类,一个是“法兰盘”,一般指电机的端盖,是用来支撑电机的转子、安放轴承、有时也起对电机密封〔保护〕的作用。另一个是“小法兰”,一般是指轴承盖,用来固定和防护轴承的,而本课题的任务就是”法兰盘加工工艺设计“。
2.2 零件的工艺分析
(1)以主视图为主要加工表面的加工面。
这一组加工表面包括:
法兰盘的外圆面的车削加工,∮70外圆以及∮70k6外圆的镗削加工以及∮60H11内孔的镗削加工,∮30H7内孔的镗削加工。其中∮30H7内孔的表面粗糙度要求为 ,∮60H11内孔表面粗糙度要求为 ,其余加工表面的粗糙度均为 。
(2)以左视图为主要加工表面的加工面。
这一组加工表面包括:
 孔的钻削加工, 盲孔的铣削加工,


法兰盘1加工工艺设计(含CAD零件图夹具图)
法兰盘1加工工艺设计(含CAD零件图夹具图)
法兰盘1加工工艺设计(含CAD零件图夹具图)


目录
摘要    I
ABSTRACT    II
第一章 绪论    1
第二章 零件的分析    5
    2.1零件的作用    5
    2.2零件的工艺分析    5
第三章 确定毛坯,绘制毛坯图、零件图    8
    3.1确定毛坯的制造形式及材料    8
    3.2机械加工余量、工序尺寸及毛坯尺寸的确定    8
第四章 工艺规程设计    10
    4.1定位基准的选择    10
    4.2制定工艺路线    10
    4.3选择加工设备及刀、夹、量具    14
    4.4 确定切削用量及基本工时    16
        4.4.1粗车∮70左端外圆及端面    17
        4.4.2调头装夹,粗车、精车右端∮70k6外圆及端面    20
        4.4.3粗车沟槽2X0.5    20
        4.4.4铣R30圆弧至尺寸    19
        4.4.5粗镗、半精镗∮60H11内孔至尺寸    19
        4.4.6粗镗∮62内孔    20
        4.4.7粗镗、半精镗∮30H7内孔    20
        4.4.8钻3-∮11直孔    20
        4.4.9铣3-∮18深10盲孔    20
 第五章 镗孔夹具的设计    26
     5.1定位基准的选择    26
     5.2定位误差的分析    26
     5.3切削力及夹紧力的计算    20
     5.4镗套与衬套的设计    27
     5.5夹紧元件及动力装置确定    28
     5.6夹具设计及操作的简要说明    28
小 结    28
致 谢    29
参考文献    30
