齿轮箱机械加工工艺及夹具设计(含CAD零件夹具图,SolidWorks,IGS三维)

来源:56doc.com  资料编号:5D15973 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D15973
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

齿轮箱机械加工工艺及夹具设计(含CAD零件夹具图,SolidWorks,IGS三维)(论文说明书9900字,CAD图4张,SolidWorks三维图,IGS通用三维格式,工艺卡,工序卡)
摘    要

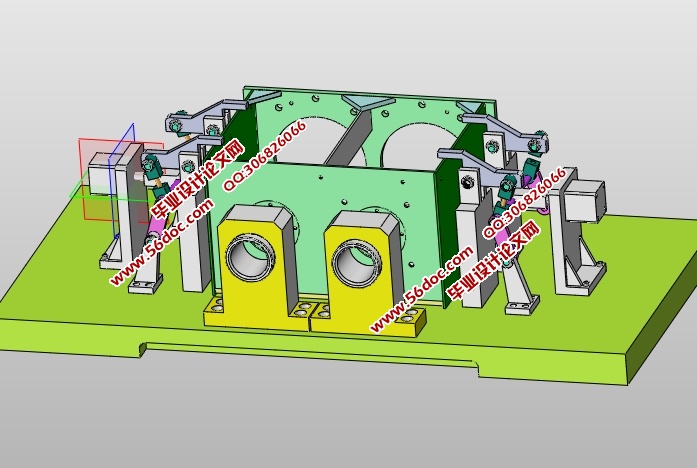

齿轮箱箱体是齿轮箱的重要零件,其作用是支承传动轴,保证各轴之间的中心距及平行度,并保证齿轮箱体部件与其他部件正确安装。本论文主要论述齿轮箱箱箱体机械加工工艺专用夹具的设计。在对齿轮箱齿轮箱体及工艺分析的基础上,合理地选择了毛坯,确定了加工方法,拟定了零件的工艺路线。根据加工过程中的技术要求编写了工艺过程卡和工序卡。然后根据零件技术要求,进行专用夹具的设计,以确保设计出的专用夹具合理经济。
【关键词】齿轮箱、工艺路线、夹具

2 零件的工艺设计
2.1零件的功用及工艺分析
2.1.1零件的作用
题目给出的零件是齿轮箱。齿轮箱箱体的主要作用是支承传动轴,保证轴中心高及同轴度,并保证齿轮箱部件与发动机正确安装。因此齿轮箱零件的加工质量,不但直接影响齿轮箱的装配精度和运动精度,而且还会影响工作精度、使用性能和寿命。齿轮箱零件的顶面用以安装齿轮箱盖,前后端面支承孔φ90H7、φ120H9、2-φ225,2-φ125H9,φ95H7用以安装传动轴,实现其减速功能。
2.1.2零件的工艺分析
(1)以主视图为主要加工表面的加工面。这一组加工表面包括:顶面和底面的铣削加工; 4-φ16H7 孔的加工。其中顶面有表面粗糙度要求为 ,4-φ16H7 孔的表面粗糙度 。
(2)以中间视图为主要加工表面的加工面。这一中心轴线上加工包括:φ180H8、φ90H7 ;2-φ120H9,φ95H7,φ117.5,2-φ125H9孔的镗削加工。
(3)以左视图为主要加工表面的加工面。这一组加工表面包括:顶面和底面的铣削加工;12-M6螺纹孔钻削加工,4-M12螺纹孔的钻、攻螺纹加工。其中顶面和底面有表面粗糙度要求为 ,4-M12螺纹孔的表面粗糙度为Ra6.3,12-M6螺纹孔的表面粗糙度为Ra6.3。


齿轮箱机械加工工艺及夹具设计(含CAD零件夹具图,SolidWorks,IGS三维)
齿轮箱机械加工工艺及夹具设计(含CAD零件夹具图,SolidWorks,IGS三维)
齿轮箱机械加工工艺及夹具设计(含CAD零件夹具图,SolidWorks,IGS三维)
齿轮箱机械加工工艺及夹具设计(含CAD零件夹具图,SolidWorks,IGS三维)
齿轮箱机械加工工艺及夹具设计(含CAD零件夹具图,SolidWorks,IGS三维)
齿轮箱机械加工工艺及夹具设计(含CAD零件夹具图,SolidWorks,IGS三维)
