发射机盒加工工艺及夹具设计(含CAD零件图夹具图,工序卡,工艺卡)

来源:56doc.com  资料编号:5D16082 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D16082
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

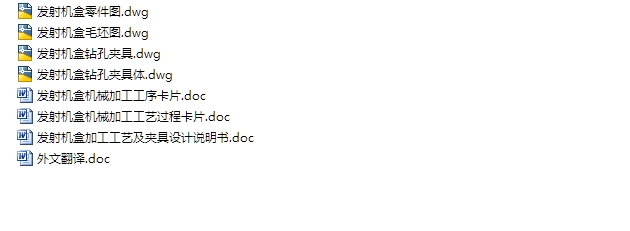

发射机盒加工工艺及夹具设计(含CAD零件图夹具图,工序卡,工艺卡)(论文说明书13600字,外文翻译,CAD图4张,工序卡,工艺卡)
在这次毕业设计中,根据课题所给的零件图、技术要求,通过查阅相关资料和书籍,了解和掌握了的机械加工工艺和编程的一般方法和步骤,并运用这些方法和步骤进行了发射机盒的机械加工工艺及夹具设计。整个设计的指导思想“简便、高效、经济”。力求生产处符合要求的产品。发射机盒零件是铝造而成的,其主要加工表面及控制位置为上下表面及四侧面。由零件要求分析可知,保证上下左右各面的平行度和表面光洁度的同时应该尽量保证其与其他部位的位置度,这对于后工序装配和总成使用上来说都有重要影响。所以,工序安排时,采取以先粗铣,半精铣上下大底面以及侧面,然后对发射机盒的各个凹台进行铣削,然后就是对表面的各螺纹孔和直孔进行钻,攻,最后就是精铣各表面,包括上下表面及四个侧面。对于钻M3底孔时,主要以发射机盒的大底面和外圆面定位,控制其自由度,以达到加工出来的产品满足要求并且一致性好的目的。本文的研究重点在于通过对发射机盒的工艺性和力学性能分析,对加工工艺进行合理分析,选择确定合理的毛坯、加工方式、设计高效、省力的夹具,通过实践验证,最终加工出合格的发射机盒零件。

关键词  工序,工艺,工步,加工余量,定位方案,夹紧力

2零件的分析
2.1零件的作用
 作为板材类零件的一种,发射机盒有很多种类型,不同的发射机盒的作用不尽相同,发射机盒主要是起到连接的作用,其上面开有很多孔,通过螺纹连接,起到连接各个零件的作用。
2.2.零件的工艺分析
外形尺寸为120*92*28,材料为铝板LY12,主要加工面是上、下、左、右个端面以及各个螺纹孔、直孔的加工和各个凹台的铣削加工,工件的尺寸公差及主要技术指标为:工件上、下,左右以及各个侧面的尺寸精度≤IT7级;位置度≤0.01mm;同轴度≤0.01mm;表面粗糙度≤Ra0.8。
因工件的5个面 要加工,要求保证面与面之间的平行度、位置度等等的公差要求。


发射机盒加工工艺及夹具设计(含CAD零件图夹具图,工序卡,工艺卡)
发射机盒加工工艺及夹具设计(含CAD零件图夹具图,工序卡,工艺卡)
发射机盒加工工艺及夹具设计(含CAD零件图夹具图,工序卡,工艺卡)
发射机盒加工工艺及夹具设计(含CAD零件图夹具图,工序卡,工艺卡)



目录
摘 要    3
Abstract    4
1、绪  论    4
2、零件的分析    5
2.1、零件的作用    5
2.2、零件的工艺分析    5
3、毛坯的确定以及毛坯图和零件图的绘出    8
3.1、分析毛坯的制作以及其组成    8
3.2、加工余量和工序、毛坯尺寸的确定    8
4、发射机盒的工艺规程的设计    10
4.1定位基准的选择    10
4.2制订工艺路线    10
4.3选择加工设备及刀具、夹具、量具    10
    4.4加工工序设计    10
5、发射机盒铣面夹具的设计    ......11
    5.1研究原始质料    10
    5.2定位基准的选择    10
    5.3分析误差    10
5.4切削力及夹紧力的计算    10
5.5夹紧元件及动力装置的确定    10
6、发射机盒钻孔夹具的设计..... 10
结轮    28
致 谢    29
参考文献    29
