拖拉机传动箱零件的加工工艺分析(含CAD图,UG三维图,工序卡,工艺卡)

来源:56doc.com  资料编号:5D16743 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D16743
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

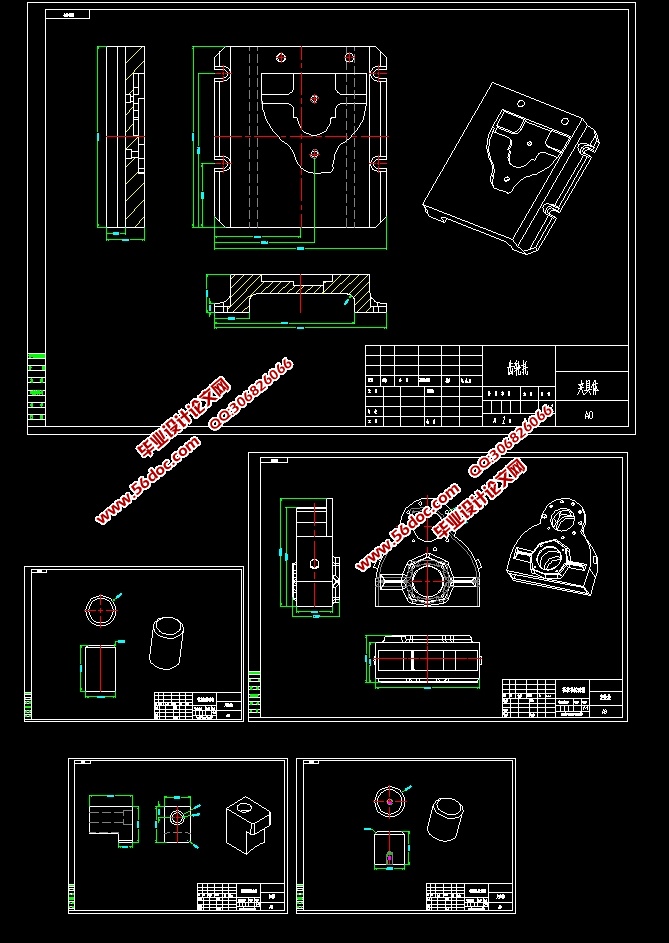

拖拉机传动箱零件的加工工艺分析(含CAD图,UG三维图,工序卡,工艺卡)(论文说明书12000字,CAD图纸6张,UG三维图,工序卡,工艺卡)
拖拉机传动箱零件是箱体的一个重要零件, 因为其零件尺寸较大, 结构形状也比较复杂, 但内腔和底面孔的精度要求较高, 此外还有顶面的斜度特征, 但是对精度要求不是很高。拖拉机传动箱零件的底面孔和内腔的粗糙度要求都是 , 所以都要求精加工。其各个端面之间都存在垂直度等公差要求等。因为其尺寸精度、几何形状精度和相互位置精度, 以及各表面的表面质量均影响机器或部件的装配质量, 进而影响其性能与工作寿命, 因此它的加工是非常关键和重要的。

加工工艺路线方案

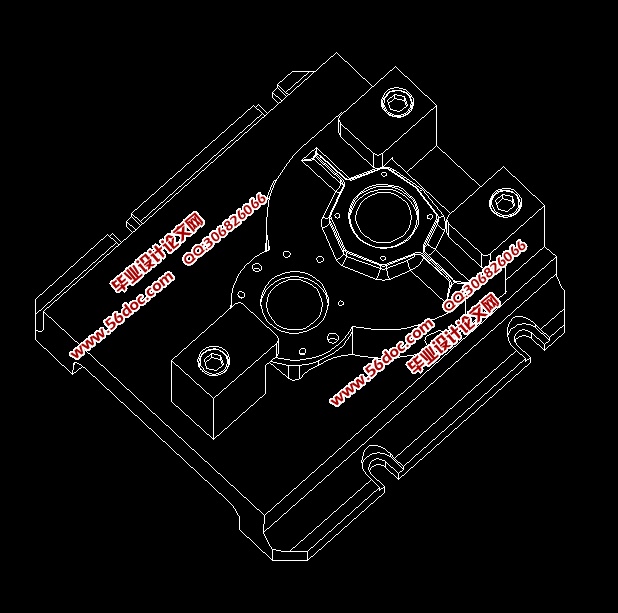

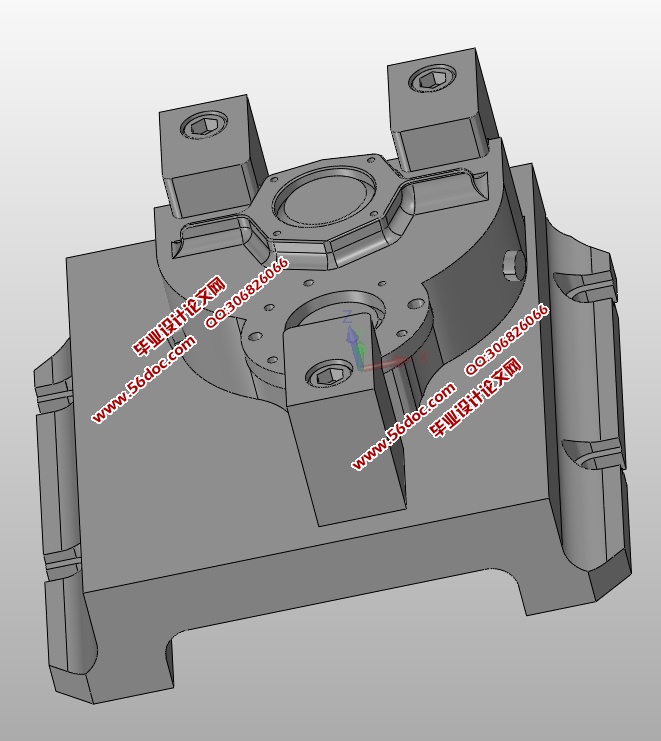

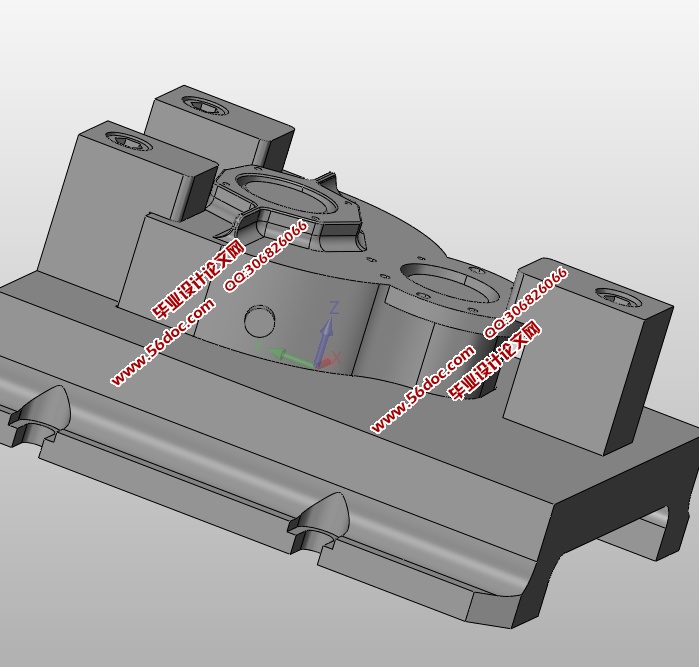

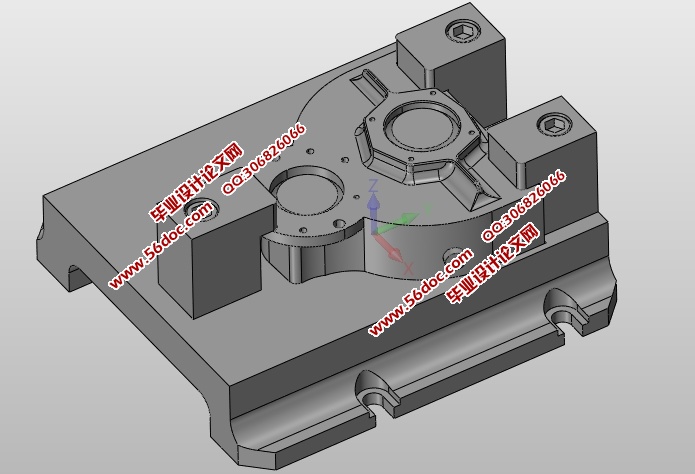

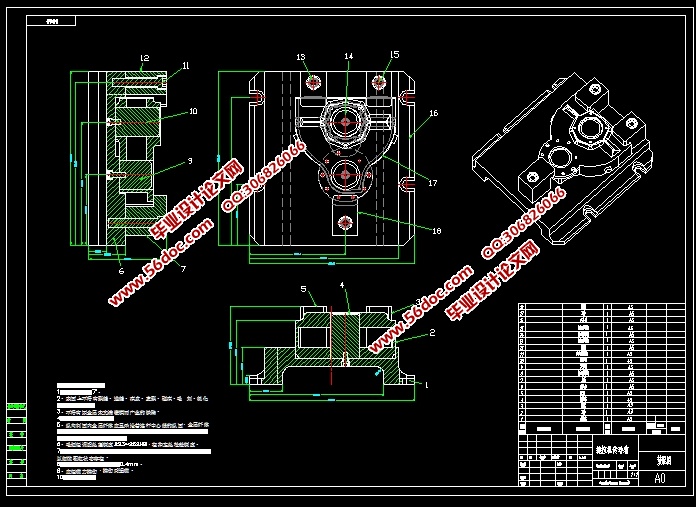

在保证零件尺寸公差、形位公差及表面粗糙度等技术条件下, 成批量生产可以考虑采用专用机床, 以便提高生产率。拖拉机传动箱铣削夹具图加工工艺见下表2-1,拖拉机传动箱铣削见下表2-1-1:
表2.1加工工艺路线方案
工步号    工序名称    工序内容
1    铣    粗铣顶部平面, 保证尺寸173
2    铣    粗铣底平面, 保证尺寸173
3    铣    铣上平面, 保证尺寸145
4    铣    精铣底平面, 保证尺寸145
5    钻    钻 15
6    铣    铣 110
7    铣    铣 132
8    铣    铣 110
9    攻    攻M14牙
10    检验
11    入库
