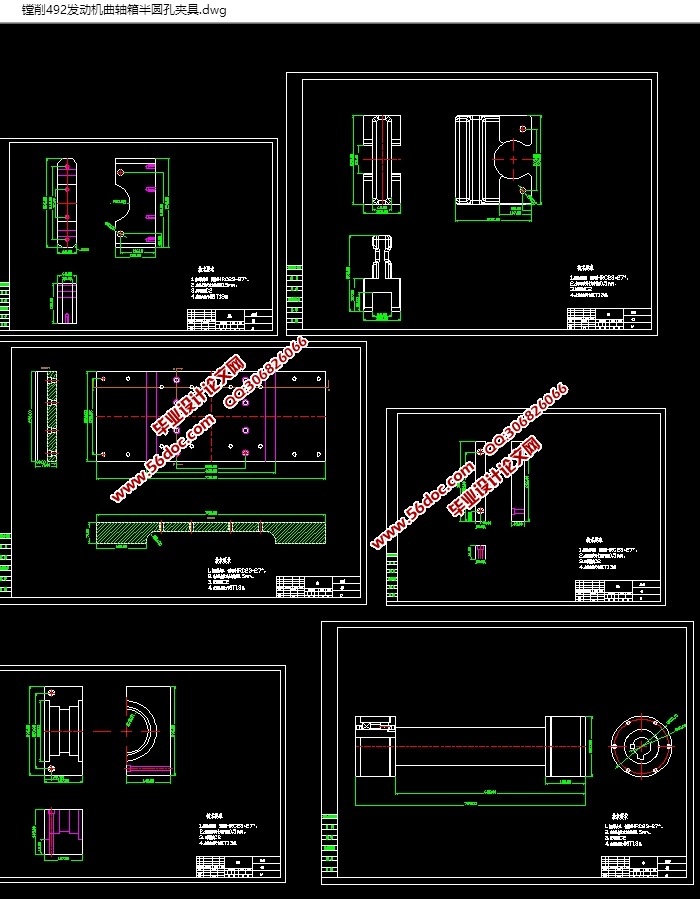

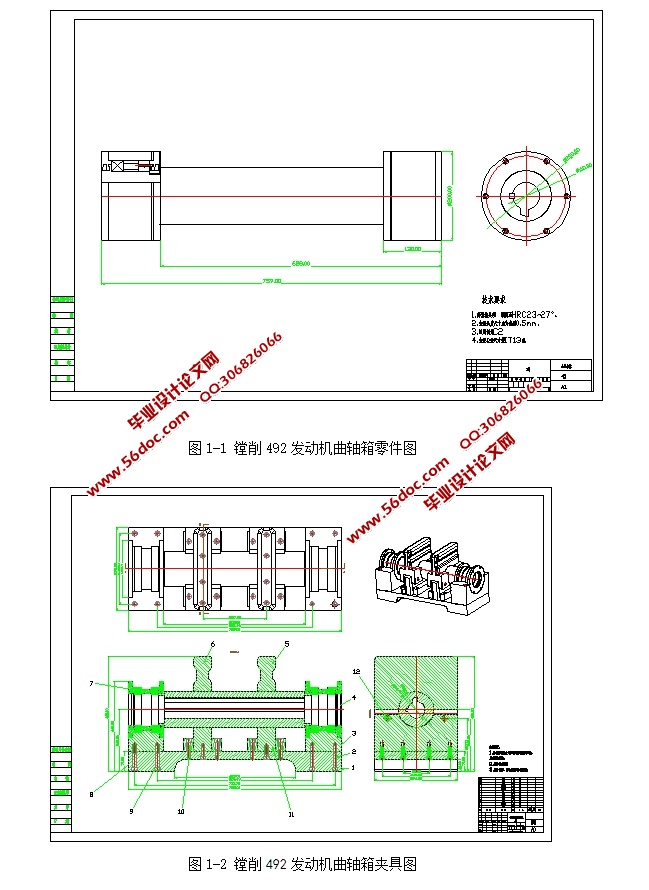

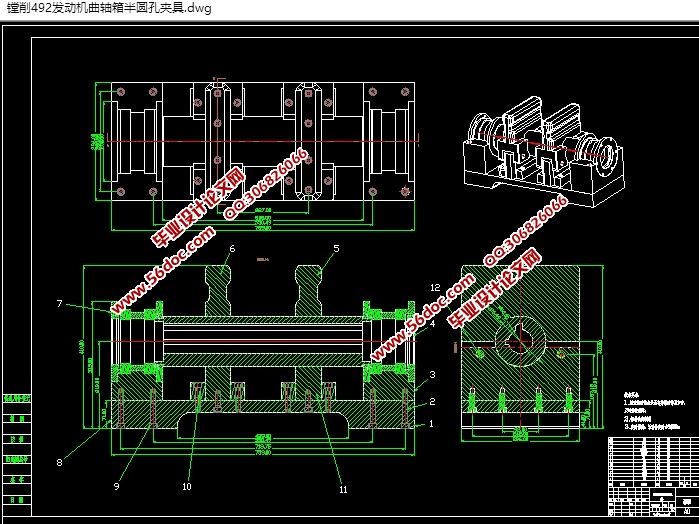

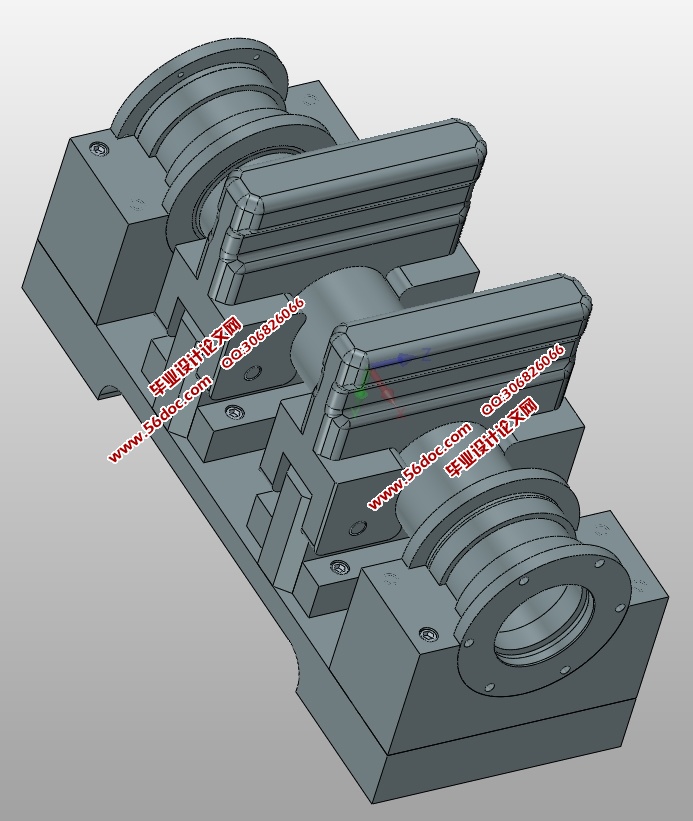

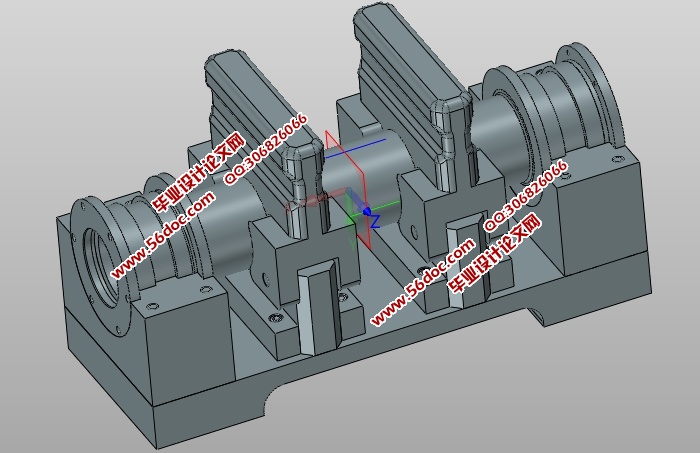

镗削492发动机曲轴箱半圆孔的机械制造工艺及夹具设计(含CAD图,UG三维图)(任务书,论文说明书10000字,CAD图纸7张,UG三维图,工艺卡,工序卡)
镗削492发动机曲轴箱零件的加工工艺分析
镗削492发动机曲轴箱零件是箱体的一个重要零件, 因为其零件尺寸较大, 结构形状也比较复杂, 但内腔和底面孔的精度要求较高, 此外还有顶面的斜度特征, 但是对精度要求不是很高。镗削492发动机曲轴箱零件的底面孔和内腔的粗糙度要求都是 , 所以都要求精加工。其各个端面之间都存在垂直度等公差要求等。因为其尺寸精度、几何形状精度和相互位置精度, 以及各表面的表面质量均影响机器或部件的装配质量, 进而影响其性能与工作寿命, 因此它的加工是非常关键和重要的。


镗削492发动机曲轴箱半圆孔的机械制造工艺及夹具设计(含CAD图,UG三维图)
镗削492发动机曲轴箱半圆孔的机械制造工艺及夹具设计(含CAD图,UG三维图)
镗削492发动机曲轴箱半圆孔的机械制造工艺及夹具设计(含CAD图,UG三维图)
镗削492发动机曲轴箱半圆孔的机械制造工艺及夹具设计(含CAD图,UG三维图)
镗削492发动机曲轴箱半圆孔的机械制造工艺及夹具设计(含CAD图,UG三维图)
镗削492发动机曲轴箱半圆孔的机械制造工艺及夹具设计(含CAD图,UG三维图)


目录
1  引言    3
2  镗削492发动机曲轴箱零件加工工艺设计    4
2.1  镗削492发动机曲轴箱零件的加工工艺分析    4
2.2  确定毛坯    6
2.3  选择定位基准    6
2.3.1  粗基准的选择    6
2.3.2  精基准选择的原则    6
2.4  工艺路线的确定    6
2.4.1  选择各表面及孔的加工方法    7
2.4.2  平面的加工    7
2.4.3  孔的加工方案    7
2.5  工艺路线的拟订    8
2.5.1  加工阶段的划分    8
2.5.2  加工工艺路线方案    8
2.5.3  工序的合理组合    9
2.7  确定工时    9
.2.7.1  粗精车顶面    10
2.7.2  粗、精车底面    11
2.7.3  车底面并钻底面孔    13
2.7.4  底面槽加工    16
2.7.5  车侧面端面    18
2.7.6  精车侧平面及加工    22
3  镗削492发动机曲轴箱零件专用工装夹具设计    25
3.1  研究材料    25
3.2  选择定位基准    25
3.3  定位机构与夹紧机构的确定    25
3.4    切削力及夹紧分析计算    28
压板提供的压紧力计算    29
3.5  误差分析与计算    29
3.6  工装夹具操作的简要说明    30
结  论    31
致  谢    32
参 考 文 献    33
