法兰盘的机械加工工艺及专用夹具设计(课程设计)

来源:56doc.com  资料编号:5D2105 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D2105
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

零件作用及设计任务
CA6140卧式车床上的法兰盘,为盘类零件,用于卧式车床上。车床的变速箱固定在主轴箱上,靠法兰盘定心。法兰盘内孔与主轴的中间轴承外圆相配,外圆与变速箱体孔相配,以保证主轴三个轴承孔同心,使齿轮正确啮合。主要作用是标明刻度,实现纵向进给。
分析法兰盘的技术要求,并绘制零件图。设计零件技术机械加工工艺规程,填写工艺文件。设计零件机械加工工艺装备。设计机床专用夹具总装图中某个主要零件的零件图。

计算生产纲领、确定生产类型
设计题目给定的零件是CA6140车床法兰盘(0404)零件,该零件年产量为4000件,设其备品率 为4%,机械加工废品率 为1%,则该零件的年生产纲领为:N=Qn(1+ + )=4000×1(1+4%+1%)=4200(件/年)
法兰盘的年产量为4200件,查表可知该产品为中批生产。

零件的作用
题目给的零件是CA6140卧式车床上的法兰盘,它位于车床丝杆的末端,主要作用是标明刻度,实现纵向进给。零件的φ100外圆上标有刻度线,用来对齐调节刻度盘上的刻度值,从而能够直接读出所调整的数值;外圆上钻有底部为 mm上部为 的定位孔,实现精确定位。法兰盘中部 的通孔则给传递力矩的标明通过,本身没有受到多少力的作用。







一、序言……………………………………………………………………2
二、设计任务………………………………………………………………3
三、计算生产纲领、确定生产类型………………………………………3
四、零件的分析……………………………………………………………3
五、确定毛坯的制造方法、初步确定毛坯形状………………………… 4
(毕业设计)
六、工艺规程设计………………………………………………………….4
1、定位基准的选择……………………………………………………  4
2、工件表面加工方法的选择……………………………………………5
3、制定工艺路线………………………………………………………… 6
4、确定加工余量、工序尺寸及毛坯尺寸…………………………………8
5、确定切削用量…………………………………………………………9
(毕业设计)
七、夹具设计………………………………………………………………10

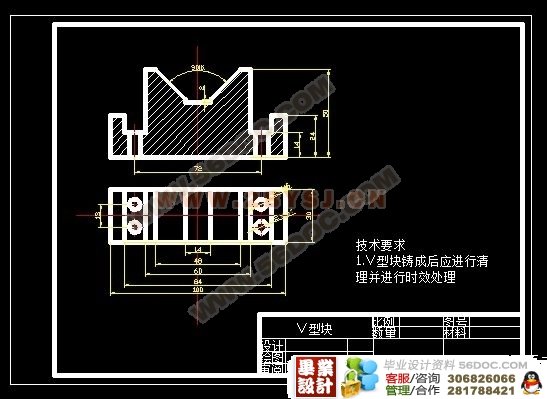

1、设计要求……………………………………………………..  10
2、定位基准的选择及夹具说明…………………………………………10
八、参考文献……………………………………………………………….11
