CA6140机床中托板的工艺及夹具设计(含CAD图,SolidWorks三维图,工艺工序卡)

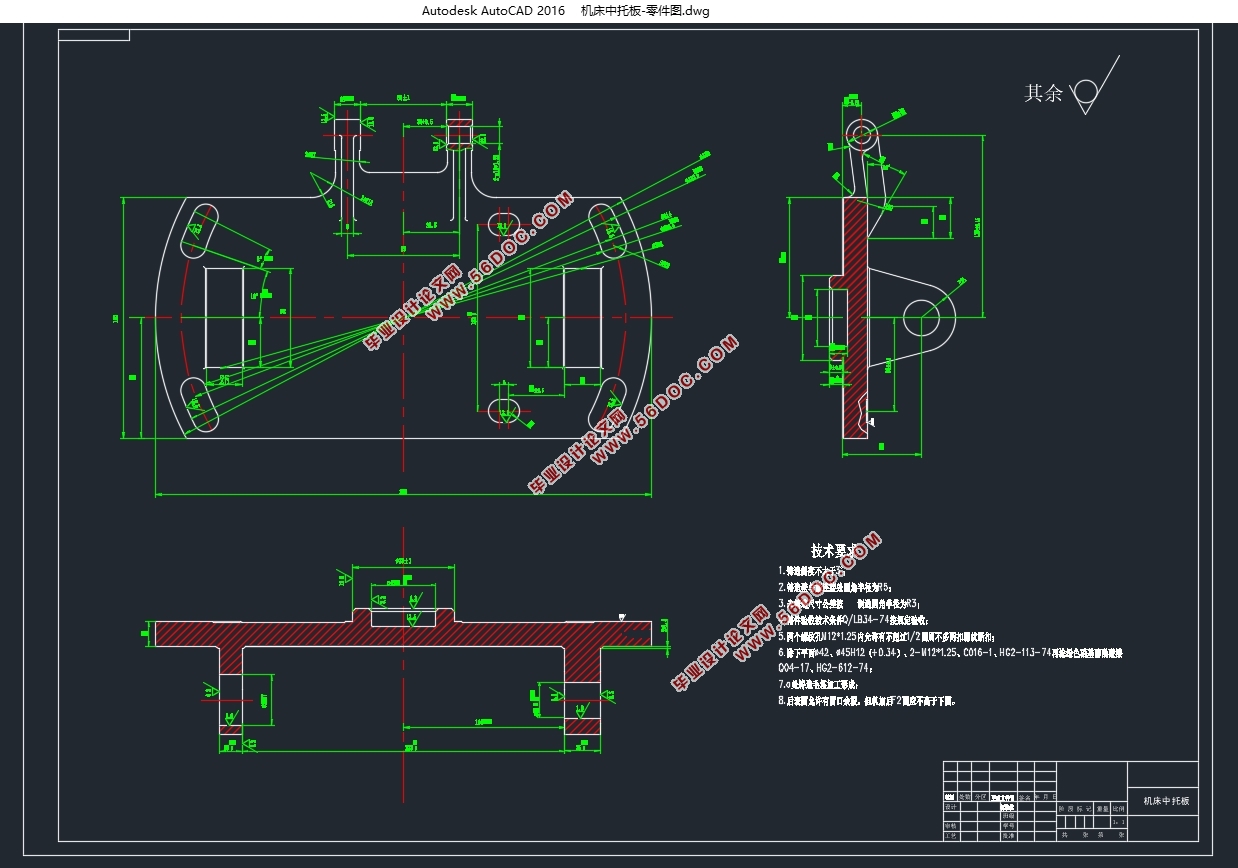

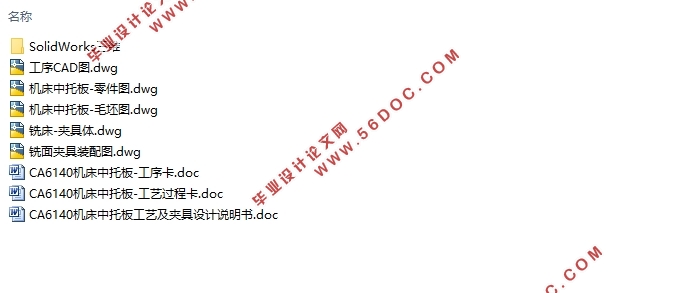

CA6140机床中托板的工艺及夹具设计(含CAD图,SolidWorks三维图,工艺工序卡)(论文说明书11000字,CAD图5张,SolidWorks三维图,工艺卡,工序卡)
摘 要
本文是针对CA6140机床中托板零件进行的加工工艺分析和专用夹具的设计 ，主要的设计内容包含了：1.对零件图的分析2.毛坯类型确定3.工艺制造中机床对CA6140机床中托板的夹紧定位4.CA6140机床中托板的工装选用（通用和专用）5.选择合适的刀具6.切削用量的计算7.零件在加工过程中的优化。其核心内容是选择合理的机械加工方式，以及安排可靠实施性强的工艺流程。

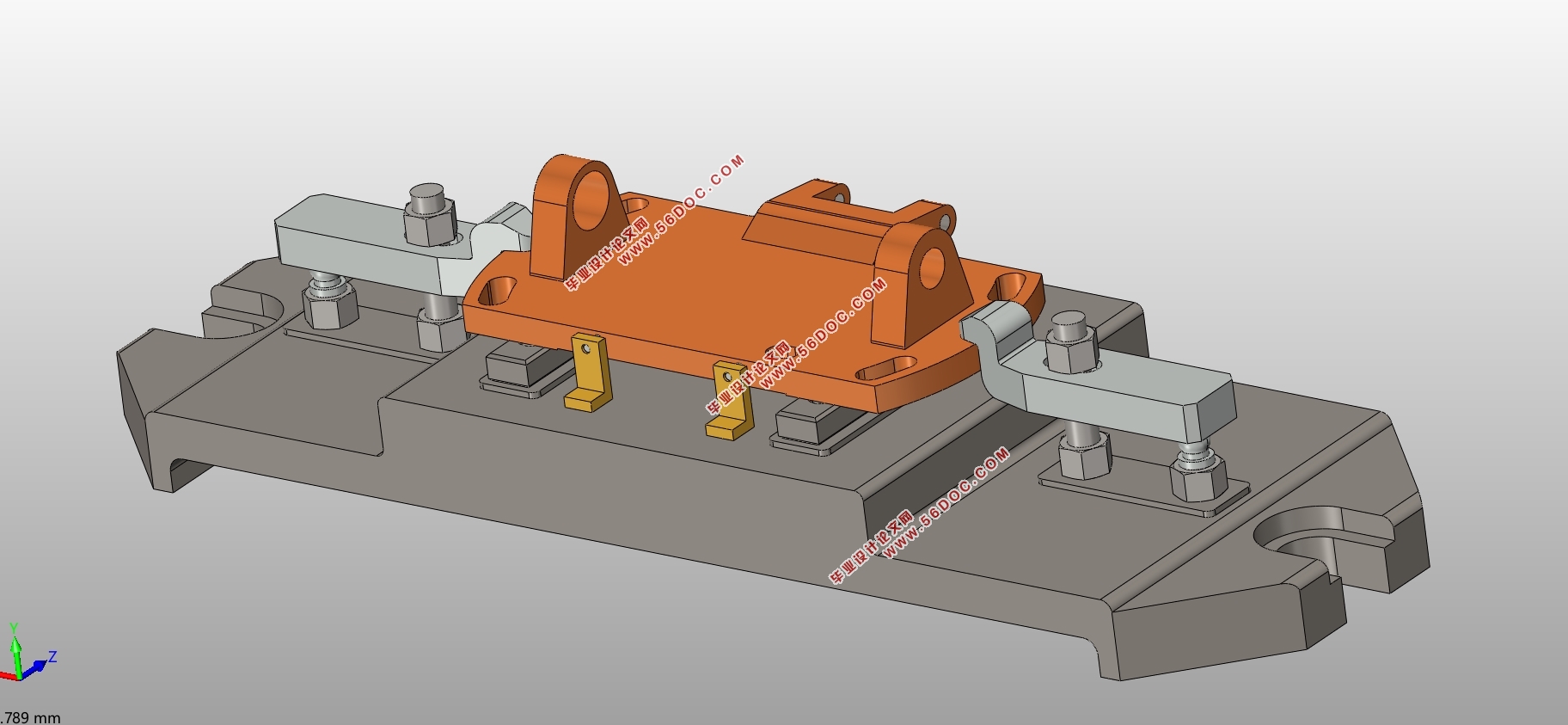

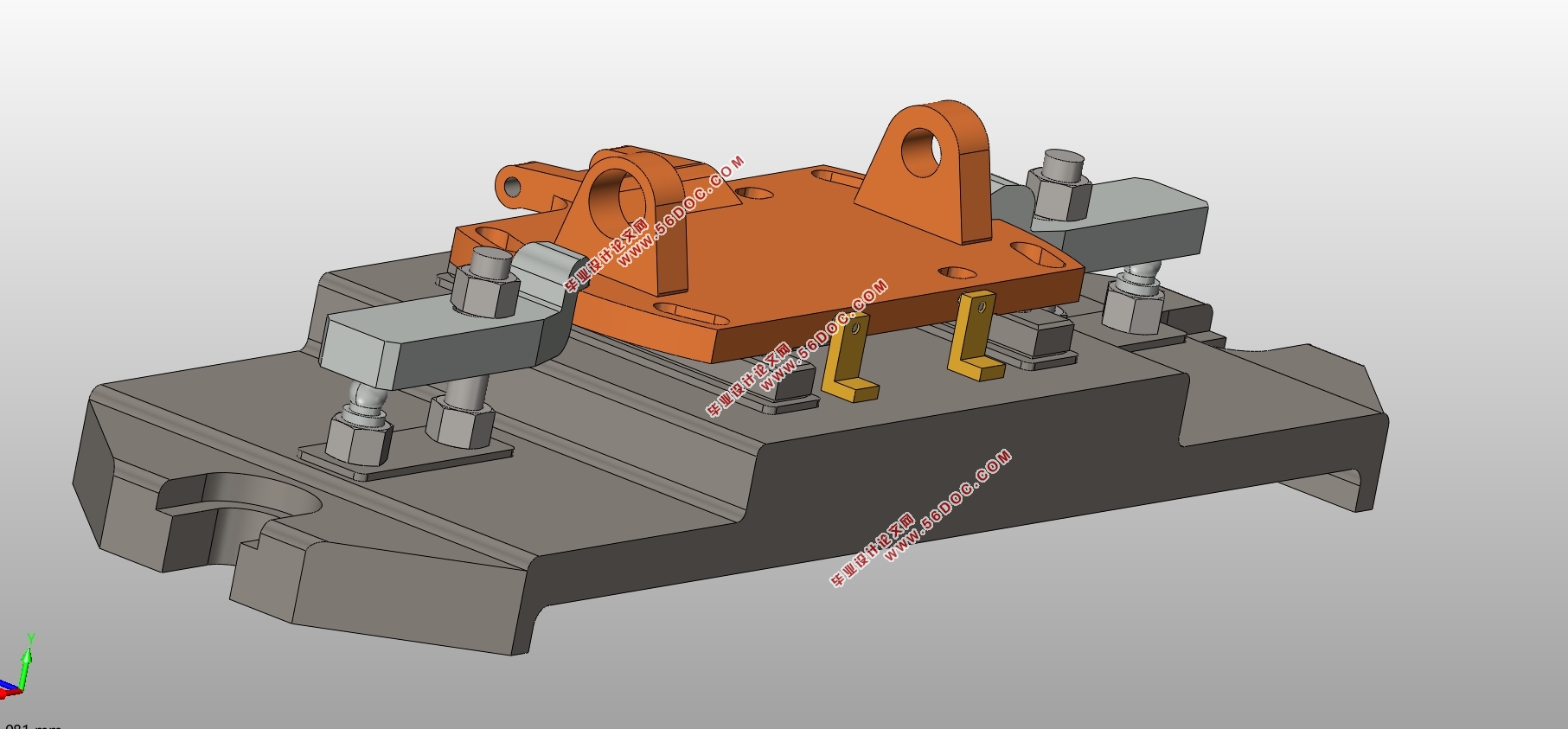

工艺生产中机床夹具的类别繁多，我们尽量采用比较通用的工装类型，这样的工装类型尺寸更规范，在实际生产中更容易获得，成本低效率高，并广泛应用于大批量的生产。对于一些特殊的加工步骤，我们设计专用夹具来为工件加工过程提供服务，需要根据各厂家设备的不同和工艺性的不同来设计制造。夹结合本文设计任务书，我们设计两套气动的专用夹具 。
关键词：工艺；切削用量；刀具；专用夹具

ABSTRACT
The main contents of this paper are as follows: 1. The analysis of the part drawing 2. The determination of the blank type 3. The clamping and positioning of the machine tool to the static plate in the process manufacturing 4. The selection of the tool (general and special) 5. The selection of the suitable tool 6. The calculation of the cutting parameters 7. The optimization of the part in the process of processing. Its core content is to choose a reasonable machining method and arrange a reliable and practical technological process.
There are many kinds of machine tools and fixtures in process production. We try our best to use a more general type of tooling, which is more standard in size, easier to obtain in actual production, high cost efficiency, and widely used in mass production. For some special processing steps, we design special clamps to provide services for the workpiece processing process, which need to be designed and manufactured according to the different equipment and process of each manufacturer. In combination with this design specification, we design two sets of special pneumatic clamps.
Key words: process; cutting amount; cutting tool; special fixture
2 CA6140机床中托板的机械加工工艺规程设计
2.1.零件的工艺分析及生产类型的确定

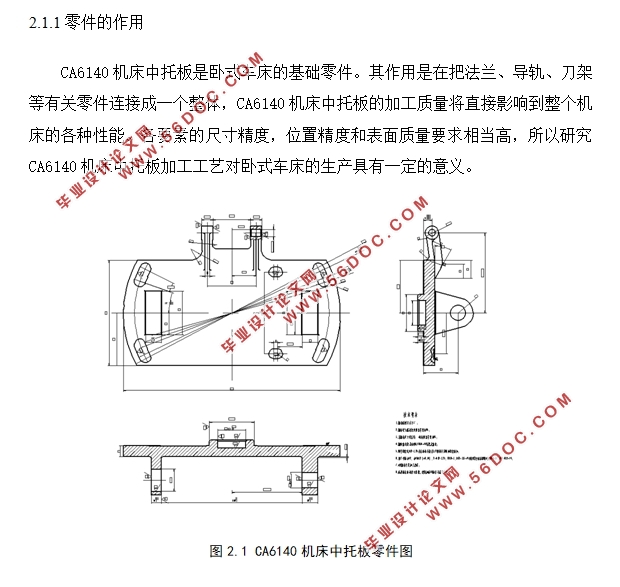

2.1.1零件的作用
CA6140机床中托板是卧式车床的基础零件。其作用是在把法兰、导轨、刀架等有关零件连接成一个整体，CA6140机床中托板的加工质量将直接影响到整个机床的各种性能。各要素的尺寸精度，位置精度和表面质量要求相当高，所以研究CA6140机床中托板加工工艺对卧式车床的生产具有一定的意义。
2.1.2 零件的工艺分析
将其分为三组加工表面。它们相互间有一定的位置要求。现分析如下：
（1）以底面为主要加工表面的加工面。这一组加工表面包括：底面的铣削加工；其中底面有表面粗糙度要求为 ，
（2）以支承孔为主要加工表面的加工面。
（3）以吊耳为主要加工平面的加工面。
CA6140机床中托板材料为灰铸铁HT200，灰铸铁的铸造性能十分的优良，HT200铸铁的生产工艺简单适宜各种机械加工的类型，加工表面主要集中在平面和孔的尺寸加工。


目  录
1 绪论    5
1.1本设计的内容及意义    5
1.2课题背景    7
2 CA6140机床中托板的机械加工工艺规程设计    8
2.1.零件的工艺分析及生产类型的确定    8
2.1.1零件的作用    8
2.1.2 零件的工艺分析    8
2.1.3 确定零件的生产类型     9
2.2 选择毛坯种类    10
2.2.3 确定毛坯尺寸    11
2.3 选择加工方法，制定工艺路线    12
2.3.1 定位基准的选择    12
2.3.2加工阶段的划分    13
2.3.3工序的集中与分散    13
2.3.4操作顺序的安排    13
2.3.5 确定工艺路线    14
2.3.6加工设备及夹具的选择    15
2.3.7主要工序切削用量以及基本时间定额的确定    15
3 铣面夹具的设计     22
3.1 确定夹具的结构方案    22
3.2切削力和夹紧力的计算    23
总   结    25
参 考 文 献    26
致   谢    28
