支架拐件冷冲模设计(含cad零件图和装配图)

来源:56doc.com  资料编号:5D10517 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D10517
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

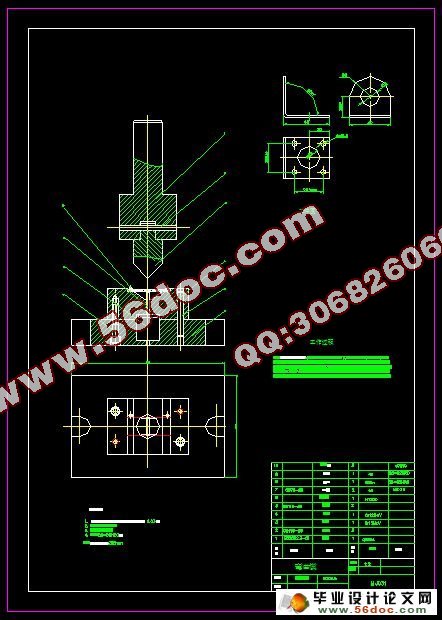

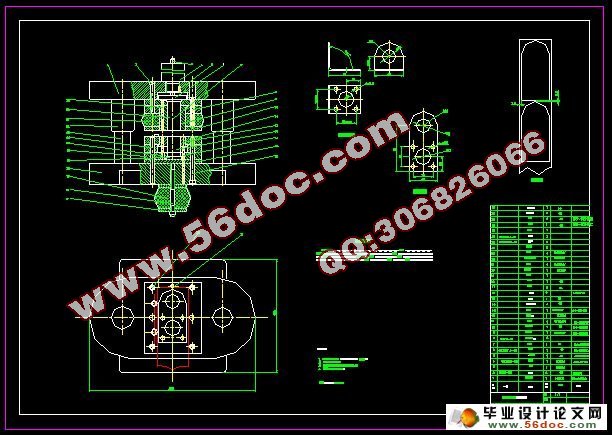

支架拐件冷冲模设计(含cad零件图和装配图)(含任务书,开题报告,中期检查表,论文说明书11600字,CAD图纸11张)
中文摘要:支架拐件——冲孔落料正装复合模以及弯曲模设计。通过分析制件的工艺性可确定制件的成形加工需要二副模具完成。即一套复合模和单工序弯曲模。复合模是指冲床在一次行程中,完成落料、冲孔等多个工序的一种模具结构。相对其他冷冲压模具结构而言,它具有以下一些优点:①工件同轴度较好,表面平直,尺寸精度较高; ②生产效率高,受条料外形尺寸的精度限制较小。但需考虑的问题是:模具零部件加工制造比较困难,成本较高,并且凸凹模容易受到最小壁厚的限制。
单工序弯曲模的通用性能好,且制造简单。容易保证制件精度。
该制件形状较简单、对称。材料为优质05钢。工艺性好。

关键词:复合模  工艺性能    凸凹模  模具制造

Chinese summary:The support turns the piece- the blunt bore falls to anticipate just pack compound mold and bent mold design.The craft that passes the analysis system piece can make sure to make the piece to take shape to process to need two molding tools to complete.Namely a set of compound mold and the single work preface bent mold.The compound mold mean the punching machine is in a route of travel, completing to fall to anticipate, a kind of molding tool structure of several work prefaces of etc. of blunt bore.Opposite and other cold hurtle to press the molding tool structure but speeches, it has following some advantageses:The ① work piece is together the stalk degree is better, the surface is straight and even, the size accuracy is higher; The ② produces the efficiency high, be subjected to the anticipates the shape size of accuracy limit smaller.But need the problem of the consideration is:The molding tool zero partses process the manufacturing more difficulty, the cost is higher, and the convex and cave mold is subjected to the thick restrict of minimum wall easily.
The single work preface curves the in general use function of the mold good, and the manufacturing is in brief.An accuracy of easy assurance system.
Should make a shape to compare simple, symmetry.The material is high-quality 05 steelses.Craft good.

Keyword:Compound mold craft function    The convex and cave mold  molding tool manufacturing

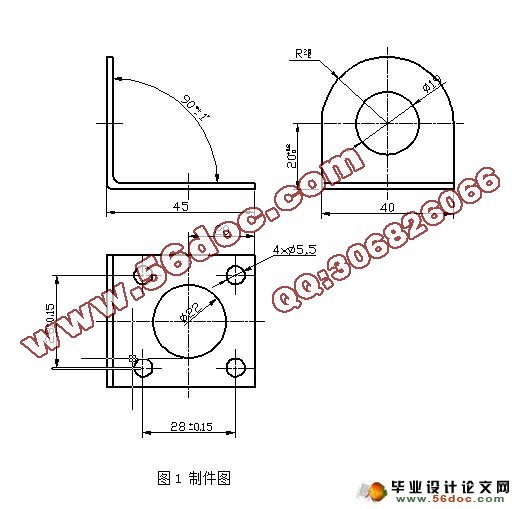

该制件为支架拐件。所用材料等级很高为A 级。05钢。制件形较为简单。但需要多道工序才能完成。制件形状为V形,圆孔分布比较均匀。形状简单,对精度要求不高,材料的利用率高。
从制件图上可以看出,必须先通过落料和冲工艺孔,然后再进行弯曲,需要两套模具,很明显弯曲决定了零件的总体形状和尺寸,所以在此先主要对弯曲工艺进行分析。包括弯曲件的精度、圆角半径、板料的纤维方向与弯曲线夹角、弯曲的直边高度、其他工艺性等。
制件的材料为优质05钢。具有足够的塑性,屈强比小,回弹小,有利于弯曲成形和工具质量的提高 。


支架拐件冷冲模设计(含cad零件图和装配图)
支架拐件冷冲模设计(含cad零件图和装配图)
支架拐件冷冲模设计(含cad零件图和装配图)
支架拐件冷冲模设计(含cad零件图和装配图)


目录
绪论………………………………………………………1
第1章     制件的工艺性分析……………………………………… 2
1.1     制件的总体分析…………………………………………………… 2
      1.2     制件的外形分析……………………………………………………3
1.3     冲裁件的尺寸精度和表面粗糙度………………………………… 4
第2章     工艺方案确定…………………………………………… 5
第3章       主要工艺参数计算……………………………………… 6
 3.1  冲裁的工艺计算……………………………………………………… 6
 3.2  排样的设计与计算…………………………………………………… 6
 3.3  冲压力的计算并初步选取压力机的吨位…………………………… 8
 3.4  压力机的公称压力的确定…………………………………………… 9
 3.5  压力中心的确定及相关计算………………………………………. 9
 3.6  工作部分的尺寸计算 ……………………………………………… 10
第4章   模具总体设计……………………………………………… 11
第5章  模具主要零部件的设计…………………………………… 14
5.1  工作零件的结构设计……………………………………………….16
5.2  定位零件设计……………………………………………………….16
5.3  导向装置的设计…………………………………………………… 16
5.4  打料装置的设计…………………………………………………… 16
5.5  连接装置的设计…………………………………………………….18
5.6  顶件装置设计…………………………………………………….. 18
5.7  模架及组成零件的确定…………………………………………… 19
第6章    模具工作原理…………………………………………… 20
第7章    模具的装配……………………………………………   21
第二部分  弯曲模设计
第1章    零件结构工艺性分析…………………………………… 23
第2章    主要工艺参数计算……………………………………….24
2.1   弯曲力的计算…………………………………………………..  24
2.2   压力机的压力确定………………………………………………. 24
2.3   回弹量的计算………………………………………………………24
第3章    弯曲模工作部分设计…………………………………….25
第4章    模具总体设计…………………………………………….26
第5章    设备的选定……………………………………………… 27
第6章    模具主要零部件的设计………………………………… 28
6.1   凸模部分的设计…………………………………………………. 28
6.2   凹模部分的设计…………………………………………………..28
第7章    模具总装配图………………………………………….. 30
结论……………………………………………………… 31
致谢……………………………………………………….32
参考文献……………………………………………….. 36
