弹簧座模具的设计(含cad零件图和装配图)

来源:56doc.com  资料编号:5D10521 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D10521
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

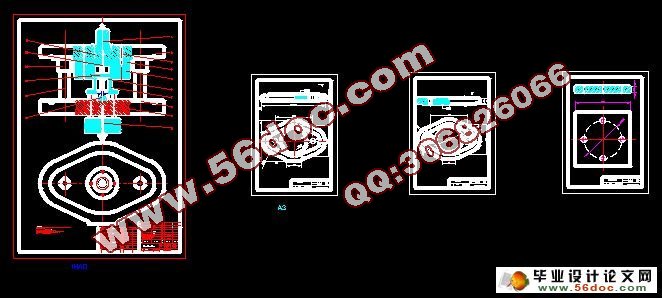

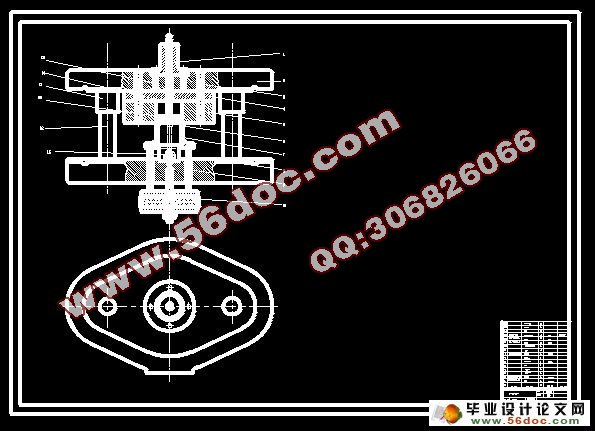

弹簧座模具的设计(含cad零件图和装配图)(含任务书,开题报告,中期检查表,论文说明书12700字,CAD图纸5张)
摘要
本课题系统介绍了弹簧座模具的设计。文章中首先介绍冲压压模具的特点、现状、与发展前景及分类。第一部分介绍了再次拉深模的设计:详细的介绍冲压模的工艺分析与方案确定、主要设计计算(包括压料力、拉深力、冲孔力、工作部分尺寸等的计算)。拉深模的设计(有工作零件、定位零件、卸料与顶件零件、导向零件连接与固定零件等结构进行详细的分析设计等。)压力机的选用,模具的安装与调整以及试模。
    第二部分是对拉深冲孔复合模的设计介绍,简述了多次拉深工艺的设计要点区分了与首次拉深的不同之处。
    本设计内容简明清晰,设计步骤详细有条理通俗易懂,很适合初学设计者。
关键词: 拉深模      复合模         冲孔

ABSTRACT
This topic system introduced the spring holder mold design. In the article first introduces the ramming die set the characteristic, the present situation, and the prospects for development and the classification. The first part introduced once more the drawing mold design: The detailed introduction flushes the die the craft analysis and the plan determined, the main design calculation (including presses material strength, drawing strength, punch holes strength, effective range size and so on computation). The drawing mold design (has work components, localization components, ex-denning and goes against components, guidance components connection and fixed components isostructuralism carries on detailed analysis design and so on.) Press selection, mold installment and adjustment as well as experimental mold.
    The second part is introduced to the drawing punch holes superposable die design that, summarized the drawing craft design main point to differentiate and for the first time the drawing many times similarity.
    This design content concise clear, the design procedure in detail has orderliness to be easy to understand, very suitablly begins studies the designer.
Key words: Drawing mold.  Superposable.  die punch holes


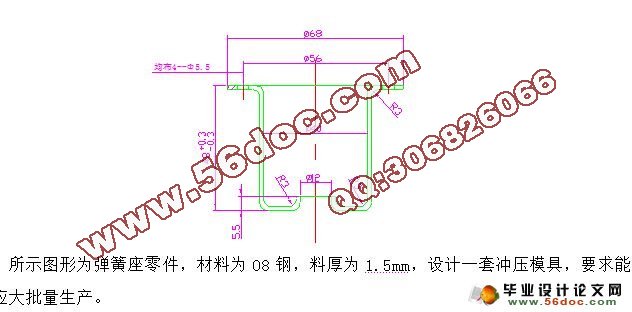

弹簧座模具的设计(含cad零件图和装配图)
弹簧座模具的设计(含cad零件图和装配图)
