衬筒注塑模具的设计(含cad零件图和装配图,工艺卡)

来源:56doc.com  资料编号:5D10635 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D10635
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

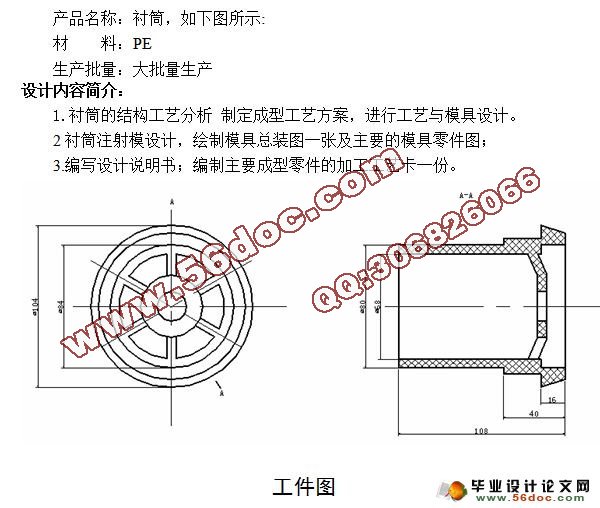

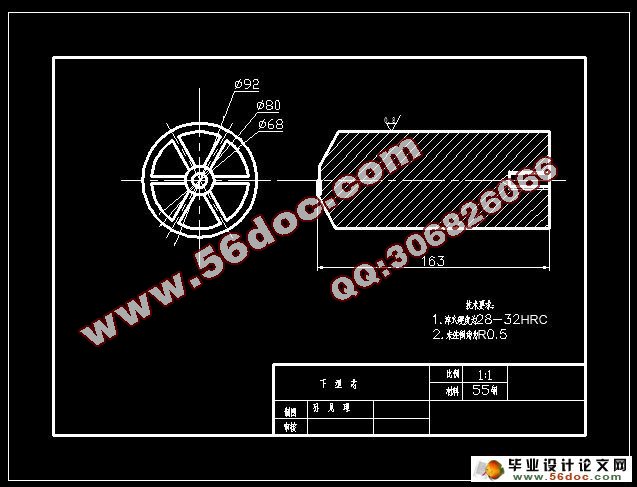

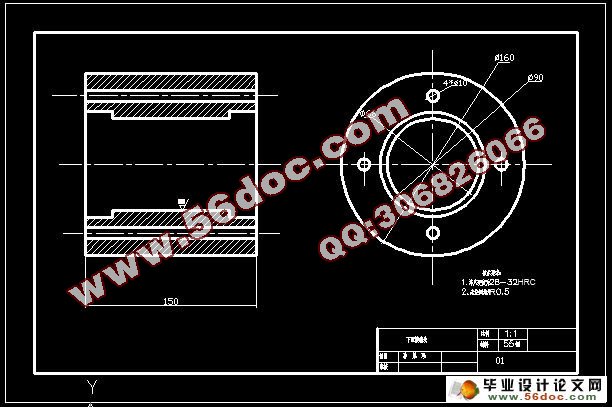

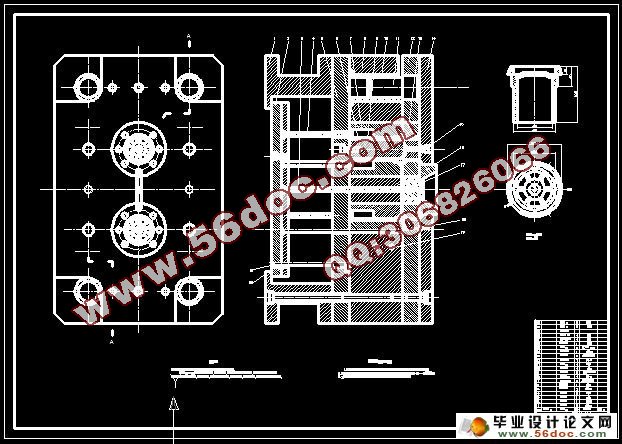

衬筒注塑模具的设计(含cad零件图和装配图,工艺卡)(任务书,开题报告,中期检查,工艺卡,设计说明书11000字,CAD图纸3张)
摘  要
我所学习的专业是模具设计与制造专业,这次的毕业设计任务是衬筒塑料模具设计。该设计结合大学三年来所学习的专业知识和CAD软件所设计出的一套塑料模。这套模具结合了制造厂家和生产厂家的实际情况综合需求。
本文首先简要的概述了塑料模在社会领域中的作用及其以后的发展方向,点明模具设计的重要意义。然后依据工件图进行工艺性分析,进而确定了设计方案,计算出模具工作部分的尺寸,设计出工作零部件;然后依据设计要求选择出各个标准零部件,然后设计出模具的总装配图。在设计中,最重要的就是设计方案的确定、坯料的计算和工作零部件的设计,这是设计的关键,这些设计的正确与否直接关系到成本的高低和设计模具能否正常工作;在设计的最后,总结了自己的心得和体会,并对我的指导老师表示感谢。
通过次毕业设计使我不仅掌握了塑料模具设计的一般流程,更学习到了好多课本上没有学习到的知识,使我受益非浅。
关键词: 塑料模具设计   聚乙烯   注塑机   工艺性分析   模具结构

Line with tube mould plastics the mould
Summary
The speciality of study of our institute is the mold design and speciality of making, the graduation project task this time is lining with a tube of plastic mold design. It's time to design and combine the professional knowledge of study and a set of plastic moulds that CAD software designed over the past three years of university. This set of moulds have accorded with the actual conditions integration requirement of manufacturer and manufacturer .
This text the brief plastic role in social field of mould of summary and developing direction afterwards at first, point out in the important meaning of mold design. Then carry on the craft to analyse according to the work piece picture , and then has confirmed the design plan , calculate out mould work some size , design the job spare part; Then choose each standard spare part according to the designing requirement , then design the total installation diagram of the mould . In the design, the most important one is sureness , calculation of the blank and design of the job spare part of the design plan , this is the key to designing, whether these ones that are designed involve directly or not correctly whether the level of the cost and design mould could work normally; At the end that is designed , have summarized one's own gains and experience , and express thanks for my counselor.
Make me not merely grasp the general procedure of plastic mold design through graduation project once, study to the knowledge not learning to get on many textbooks even more, benefit me a great deal.
Keyword:   Plastic mold design   polyethylene   moulding plastics machine  craft analysis     mould structure
